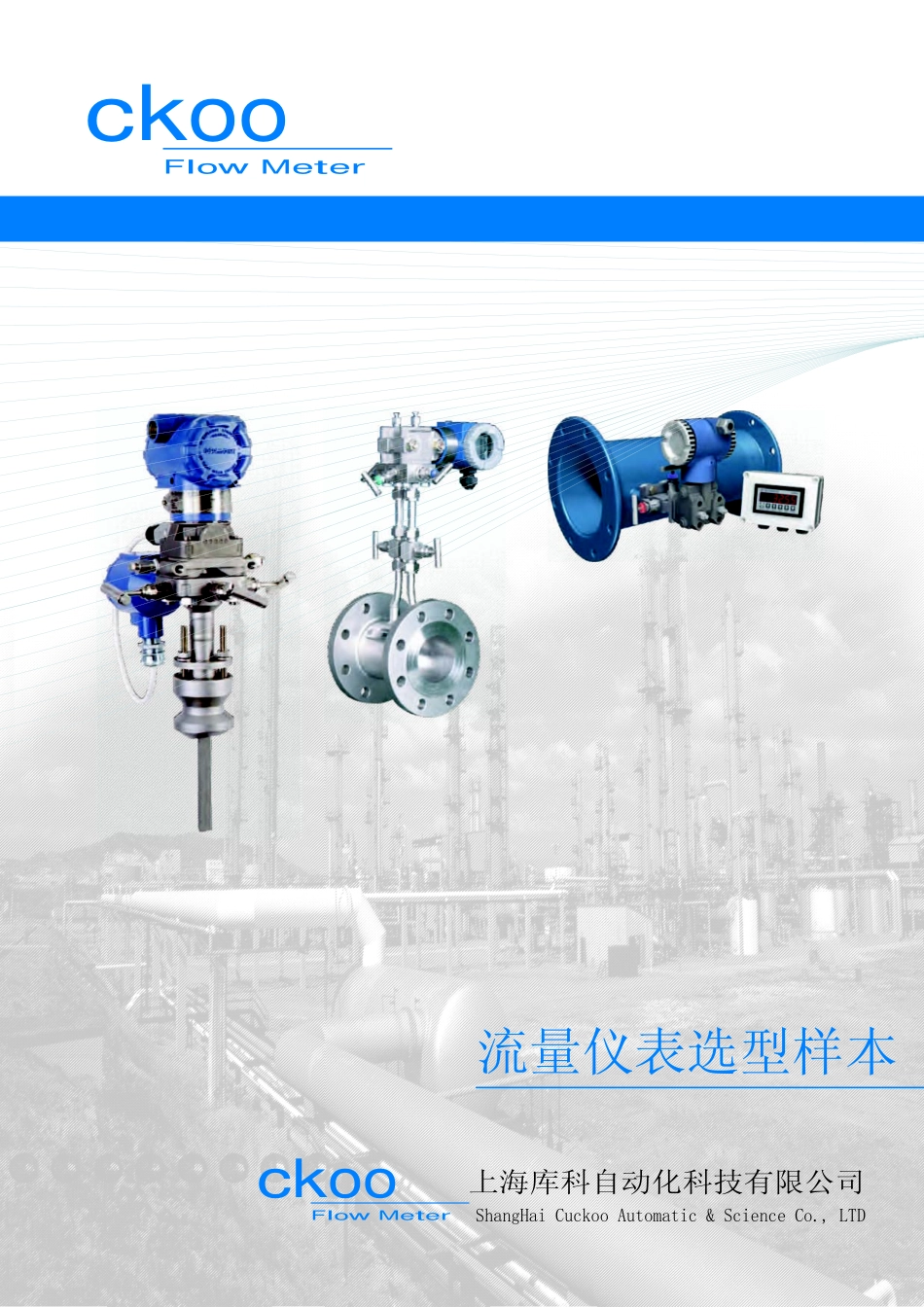

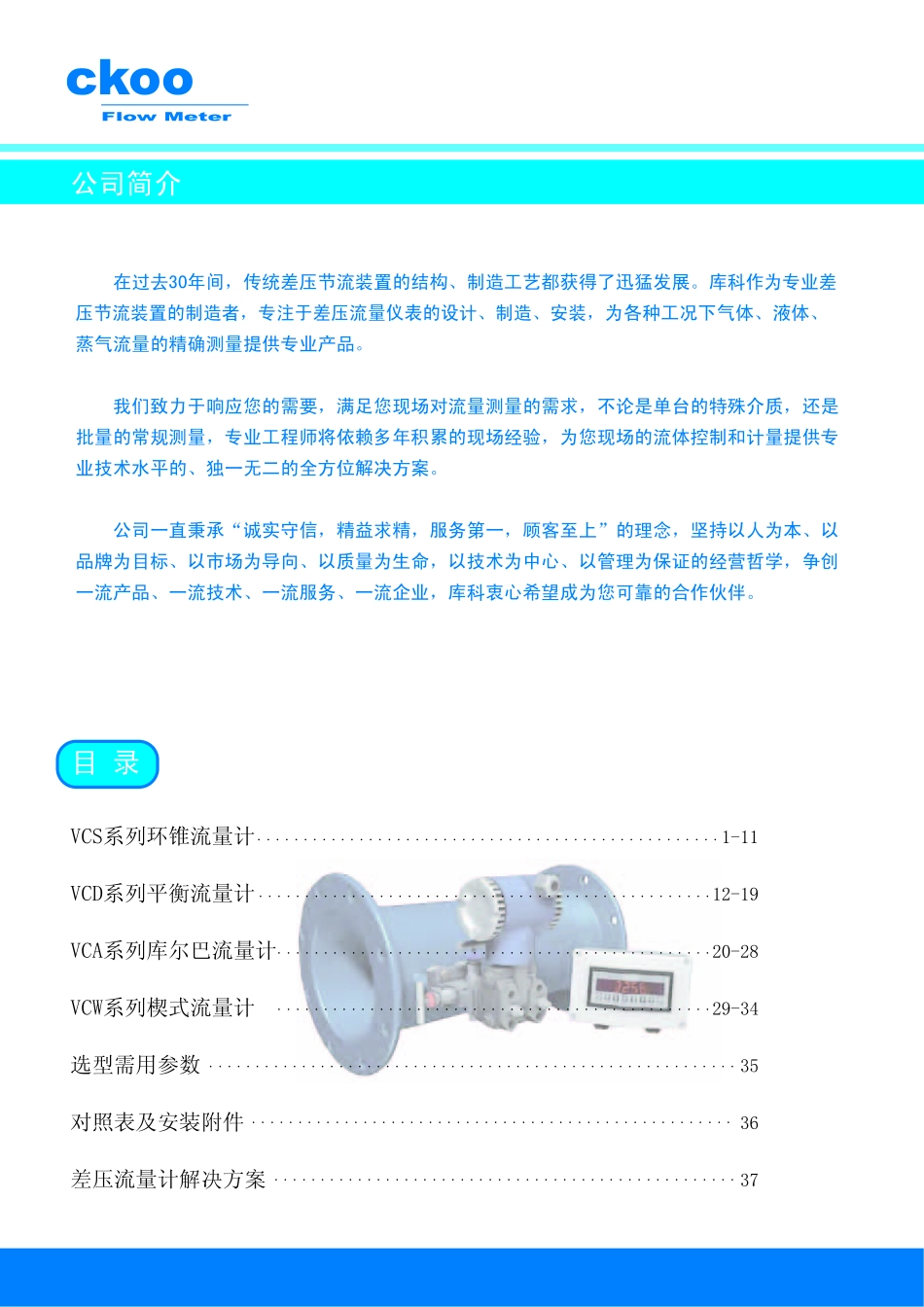

FlowMeterckoo上海库科自动化科技有限公司ShangHaiCuckooAutomatic&ScienceCo.,LTD流量仪表选型样本FlowMeterckoo公司简介6VCS系列环锥流量计1-11VCD系列平衡流量计12-19VCA系列库尔巴流量计20-28VCW系列楔式流量计29-34选型需用参数35对照表及安装附件36差压流量计解决方案37目录在过去30年间，传统差压节流装置的结构、制造工艺都获得了迅猛发展。库科作为专业差压节流装置的制造者，专注于差压流量仪表的设计、制造、安装，为各种工况下气体、液体、蒸气流量的精确测量提供专业产品。我们致力于响应您的需要，满足您现场对流量测量的需求，不论是单台的特殊介质，还是批量的常规测量，专业工程师将依赖多年积累的现场经验，为您现场的流体控制和计量提供专业技术水平的、独一无二的全方位解决方案。公司一直秉承“诚实守信，精益求精，服务第一，顾客至上”的理念，坚持以人为本、以品牌为目标、以市场为导向、以质量为生命，以技术为中心、以管理为保证的经营哲学，争创一流产品、一流技术、一流服务、一流企业，库科衷心希望成为您可靠的合作伙伴。................................................................................................................................................................................................................................................................................................................................................................ckooFlowMeter1ckooFlowMeterVCS系列环锥流量计一、主要特性VCS系列环锥流量计最适合安装在上、下游直管段不足的场合。具有精度高、重复性好，可测量范围宽，安装简单方便、维护费用低等一系列优点，流体的条件可从深低温到超临界状态，工作温度最高达700℃，最大压力可到40MPa，最高雷诺数为500万，最低雷诺数为8000甚至更低。所产生的满刻度差压信号，从最低小于0.1KPa到几十KPa。可在很宽的流量范围内精确测量气体、液体和蒸汽的流量而不受流体物理性质的影响可在系统的任何地方安装——即使安装空间非常狭小也可正确测量可就地或异地显示瞬时量和累积量精度可达测量值的±0.5%测量范围宽，有效测量量程比可达10:1直管段要求低，多数情况前3D，后1D即可满足测量要求无活动部件，无磨损，因而无需维修或更换，后期维护量小可直接测量介质的温度和压力，直接算出蒸汽、气体的质量流量和标况流量阻流（传感）元件和变送器全部通用，可自由互换，节省备品备件费用可选智能型，带HART通讯，进行远程组态VCS系列环锥流量计分两种结构——一体式和分体式。一体式由一次阻流（传感）元件、变送器和阀组组成，分体式除上述部件外还增加了引压管线。变送器将一次阻流（传感）元件测量的信号转换成同流量成正比的4-20mA电流信号，供就地或异地进行流量的瞬时量或累计量的显示；阀组用于简化过程调校。阻流（传感）元件和变送器全部通用，可根据用户的要求自由互换。二、流量计组成流量计算器或PLC、DCS系统阀组差压变送器ckooFlowMeterVCS系列环锥流量计三、工作原理Q：体积流量K：无量纲常数，因流量计不同而不同Y：气体压缩系数，对非压缩流体时Y=1：流体密度K：无量纲常数，因流量计不同而不同gc：重力加速度D：管道内径其中：d：锥体外径：直径比，无量纲常数Cf：标定常数系数，与文丘里公式相同PYKQ∆⋅=fcCDgK⋅−⋅⋅=412422π222DdD−=β环锥流量计是一种新型的差压式流量计。迄今为止以差压原理设计的各种流量仪表已经有一百多年的应用历史了。所谓差压原理就是基于密封管道中的能量守恒定理üü也就是说当流体通过节流装置后，部分压力能转变为动能产生差压信号，应用连续性方程和伯努利方程，可计算出流量：2ρρP=P1-P2，一次阻流件上下游之间的压力差3ckooFlowMeterVCS系列环锥流量计四、主要优势1、量程比宽环锥流量计的量程较其它类型的差压流量计大得多，正常情况下为10：1，若有必要可以加大。在雷诺数高于8000时，输出信号为线性，若低于8000也可测量，但需根据流体状况对输出信号根据曲线进行修正。2、直管段要求低伯努力方程要求受测流体...
