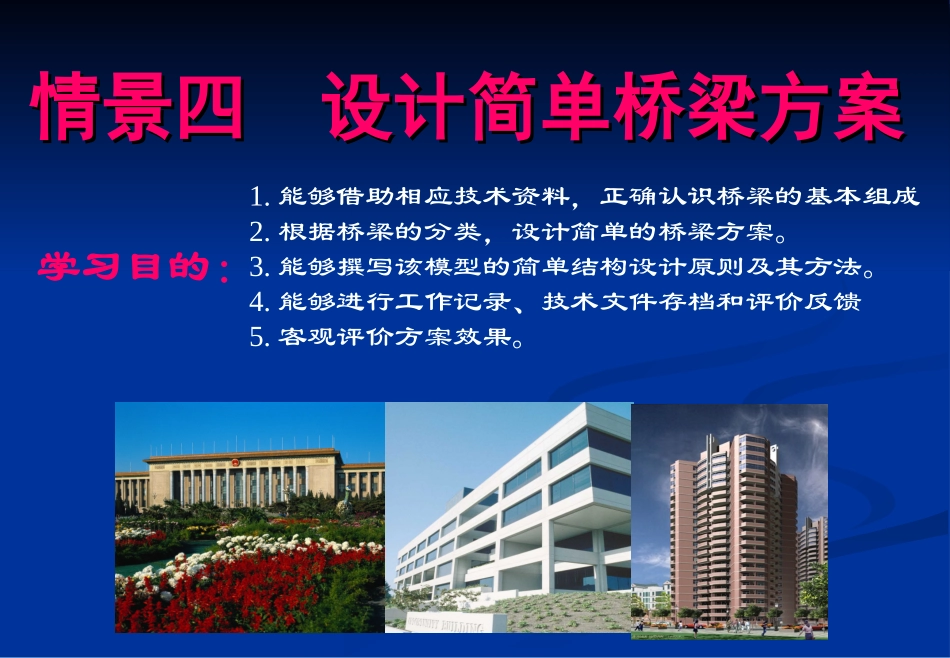

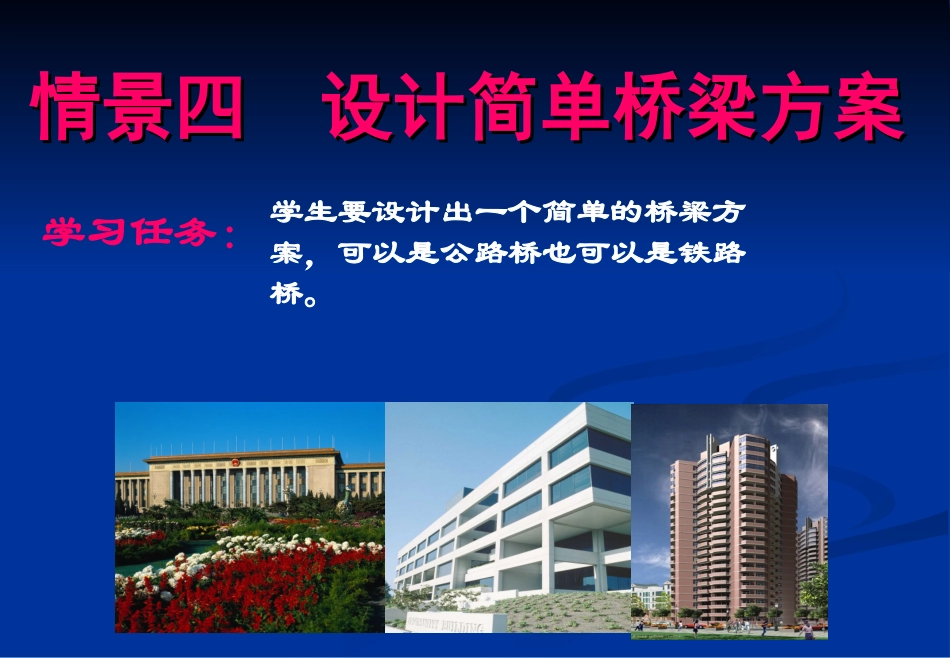

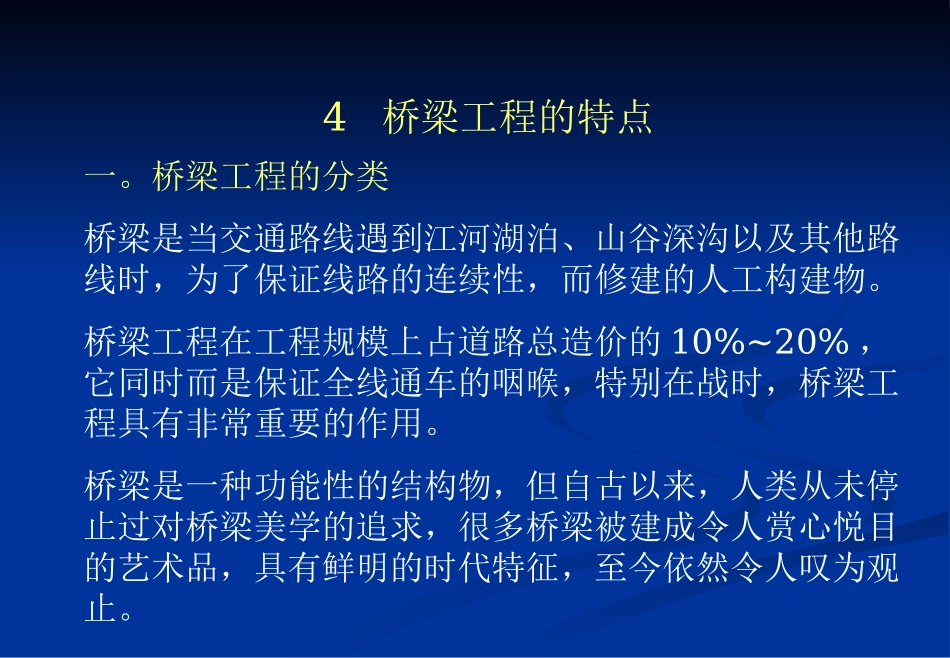

情景四情景四设计设计简单桥梁方案简单桥梁方案学生要设计出一个简单的桥梁方案，可以是公路桥也可以是铁路桥。学习任务：情景四情景四设计简单桥梁设计简单桥梁方案方案1.能够借助相应技术资料，正确认识桥梁的基本组成2.根据桥梁的分类，设计简单的桥梁方案。3.能够撰写该模型的简单结构设计原则及其方法。4.能够进行工作记录、技术文件存档和评价反馈5.客观评价方案效果。学习目的：4桥梁工程的特点一。桥梁工程的分类桥梁是当交通路线遇到江河湖泊、山谷深沟以及其他路线时，为了保证线路的连续性，而修建的人工构建物。桥梁工程在工程规模上占道路总造价的10%~20%，它同时而是保证全线通车的咽喉，特别在战时，桥梁工程具有非常重要的作用。桥梁是一种功能性的结构物，但自古以来，人类从未停止过对桥梁美学的追求，很多桥梁被建成令人赏心悦目的艺术品，具有鲜明的时代特征，至今依然令人叹为观止。土木工程概论•桥梁的组成：桥面、桥跨结构、墩台及基础四部分组成。•桥面:桥跨上铺设轨道、路面等部分，主要指道床、护轨、护栏等。•桥跨结构:桥梁承受载荷、跨越障碍的部分，主要有梁板、支座等。•墩台:支撑桥梁结构的部分；•基础:墩台底部为基础。如桩基础、承台、明挖等。二桥梁的组成土木工程概论二桥梁的组成土木工程概论土木工程概论土木工程概论土木工程概论土木工程概论土木工程概论土木工程概论土木工程概论土木工程概论土木工程概论土木工程概论土木工程概论土木工程概论•2梁式桥的分类梁式桥受力示意梁式桥的组成土木工程概论2梁式桥⑴.概念：在竖向移动式荷载作用下无水平反力的结构体系。⑵类型：简支梁式、连续梁式、伸臂梁式受力特点：梁作为受弯构件由梁跨两端支座（桥墩或桥台）支撑着。连续桁架梁桥。支承在三个支点以上的桥梁。简支梁桥伸臂梁桥土木工程概论土木工程概论土木工程概论土木工程概论土木工程概论三拱式桥⑴.概念：拱桥的主要承重结构是拱圈，在桥面竖向移动荷载作用下桥墩或桥台要承受水平推力。⑵.与梁桥的主要区别spandrelstructure拱上建筑（拱上结构）包括桥面系和向主拱圈传递荷载的构件或填充物。分为空腹式、实腹式。土木工程概论三拱式桥拱式桥受力示意（3）拱桥的主要优点移动荷载作用下的计算简图L－拱桥跨度f－拱桥矢高1、跨越能力较大。钢筋混凝土拱桥目前在世界最大跨度为390m，石拱桥为155m，钢拱桥为518m。2、材料就地取材，与钢桥和钢筋混凝土梁式桥相比，可节省大量的钢材和水泥3、能耐久，养护、维修费用少。4、外形美观、构造构造简单土木工程概论三拱式桥拱式桥的组成•上承式拱桥上承式拱桥：桥面布置在主要承重构件之上。•下承式拱桥下承式拱桥：桥面布置在承重结构之下。•中承式拱桥中承式拱桥：桥面在桥跨结构的高度中间（4）拱桥的承重方式：土木工程概论三拱式桥上承式拱桥上承式拱桥四川渡口金沙江桥四川渡口金沙江桥((跨度跨度180m)180m)中承式拱桥中承式拱桥台湾关渡桥。五孔连台湾关渡桥。五孔连续中承式拱桥。续中承式拱桥。九江长江桥九江长江桥神州解放桥神州解放桥下承式拱桥下承式拱桥武汉江汉武汉江汉三桥三桥江汉三桥是武汉市汉江上建造的又一座大桥，连江汉三桥是武汉市汉江上建造的又一座大桥，连接着汉口集家咀和汉阳南岸咀，是一座跨径接着汉口集家咀和汉阳南岸咀，是一座跨径280280米的下承式钢管混凝土系杆拱桥。它以一条弧形米的下承式钢管混凝土系杆拱桥。它以一条弧形曲线跨越汉江，犹如一到天空的彩虹，为江城武曲线跨越汉江，犹如一到天空的彩虹，为江城武汉又添一道新景观汉又添一道新景观土木工程概论⑴.概念：是梁和柱（或竖墙）整体结合的桥梁结构。在竖向移动荷载作用下，梁部主要受弯，柱脚处有水平推力。⑵.受力特点：受力状态介于梁式桥和拱桥之间。Hv四刚架桥土木工程概论桥跨结构与桥墩整结，即刚性连接。(rigidconnection)刚架桥特点之一桥墩与桥跨刚性连接土木工程概论T形刚架桥，便于施加预应力，加挂梁后，跨度很大。连续刚架桥.有较好的抗震性能。斜腿刚架桥。造型轻巧美观。刚架桥特点之二土木工程概论土木工程概论土木工程概论土木工程概论土木工程概论TT形刚架桥...
