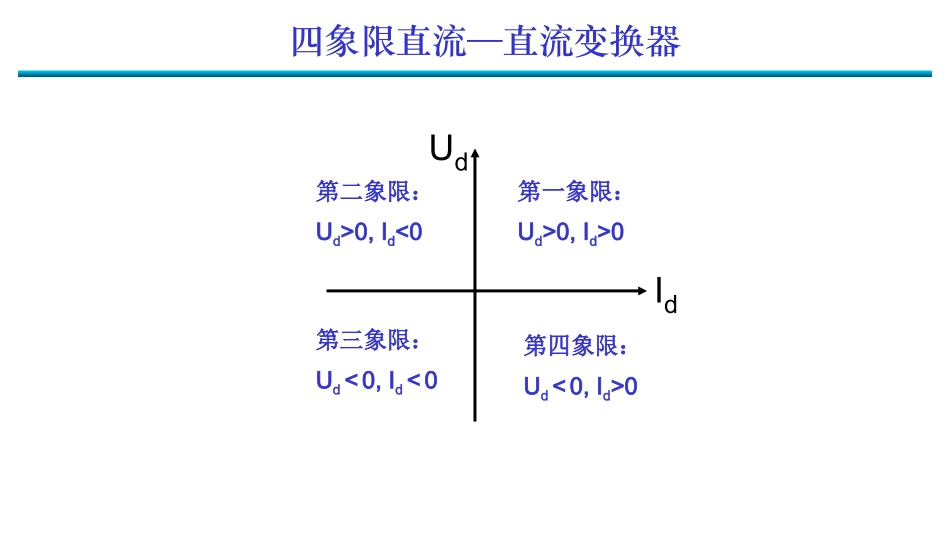

四象限的工作特性与控制原理——电气1310班“六个核桃”小组电力电子研讨四象限DC—DC变换器STATCOMPWM整流器四象限的工作特性与控制原理IdUd第一象限：Ud>0,Id>0第二象限：Ud>0,Id<0第三象限：Ud<0,Id<0第四象限：Ud<0,Id>0四象限直流—直流变换器直流电机电枢绕组的反电势Ea与其励磁磁通和转速N的乘积成正比：NKEea电枢电压平衡方程为：ABABaABaVIRVEeABeABaABeaKVKIRVKEN转速高低由电枢电压的大小决定，转速方向由电枢电压的方向决定。ABTeIKT电机的转矩方程为：转矩大小由电枢电流的大小决定，转矩方向由电枢电流的方向决定。转矩方向与电机转向相同为电动状态，反之为制动状态直流电动机的特性直流电机的四象限运行四象限直流—直流变换器SV1T2TaLaRaEABIAB3T3D4T4D通断、(c)第三第四两象限变换电路SV1T2T1D2DaLaRaEABIAB(a)四象限直流-直流变换电路3T3D4T4DSV1T2T1D2DaLaRaEABIAB、(b)第一第二两象限变换电路3T4T断通四象限直流—直流变换器第一、二象限运行等效电路SV1T2T1D2DaLaRaEABIAB、(b)第一第二两象限变换电路3T4T断通VTTVDSonAB工作模式：降压（将Vd的电压降低后送到负载）输出电压方向：正向输出电压大小：输出电流方向：正向电机运行于正向电动状态，能量由输入直流电源供向负载。(b)降压变换电路第一象限工作四象限直流—直流变换器SV1T2T1D2DaLaRaEABIAB3T4T断通工作模式：输出电压方向：正向输出电压大小：输出电流方向：负向电机运行于正向制动状态，能量由负载向直流输入电源回馈。ABABdVVDV11升压（将负载的电压升高后向Vd回馈电能）(c)升压变换电路四象限直流—直流变换器第二象限工作SV1T2T1D2DaLaRaEABIAB3T4T断通SV1T2TaLaRaEABIAB3T3D4T4D通断、(c)第三第四两象限变换电路四象限直流—直流变换器第三、四象限运行等效电路VTTVDSonBA工作模式：降压（T3D4构成Buck降压变换器）输出电压方向：反向（VAB<0）输出电压大小：输出电流方向：反向电机运行于反向电动状态，能量由直流输入电源供向负载。第三象限工作四象限直流—直流变换器工作模式：输出电压方向：正向输出电压大小：输出电流方向：反向电机运行于反向制动状态，能量由负载供向直流输入电源。11sABABVVVD升压（T4D3构成Boost升压变换器）四象限直流—直流变换器第四象限工作SVaLaRaEABiAB4T3DASTATCOM静止同步补偿器（StaticSynchronouscompensatorSTATCOM）是柔性交流输电系统（FACTS）的重要设备之一，在稳定系统电压、提高功率因数、增加传送容量等方面发挥着重要的作用，代表着无功补偿技术的发展方向。STATCOM的基本结构设有一个并网电压源逆变器，通过某种控制方式，在其逆变输出侧产生一个幅值可调、相位可调与电网同步的正弦电压。STATCOM的基本原理电网电压用Us表示，STATCOM电压用U1表示，则电抗器上的电压为Us和U1的差，STATCOM从电网吸收的电流用I表示。当U1>Us，时，0˙𝐈˙𝐔𝐬˙𝑼𝑰PQ˙𝑼𝑳0P1()ssUUUQX电流从系统流向STATCOM且电流相位超前系统电压90°，装置输出感性无功。当不考虑等效阻抗R时：STATCOM的基本原理˙𝐈˙𝐔𝐬˙𝑼𝑰PQ˙𝑼𝑳当U1
