外墙涂料施工脚手架方案VIP免费

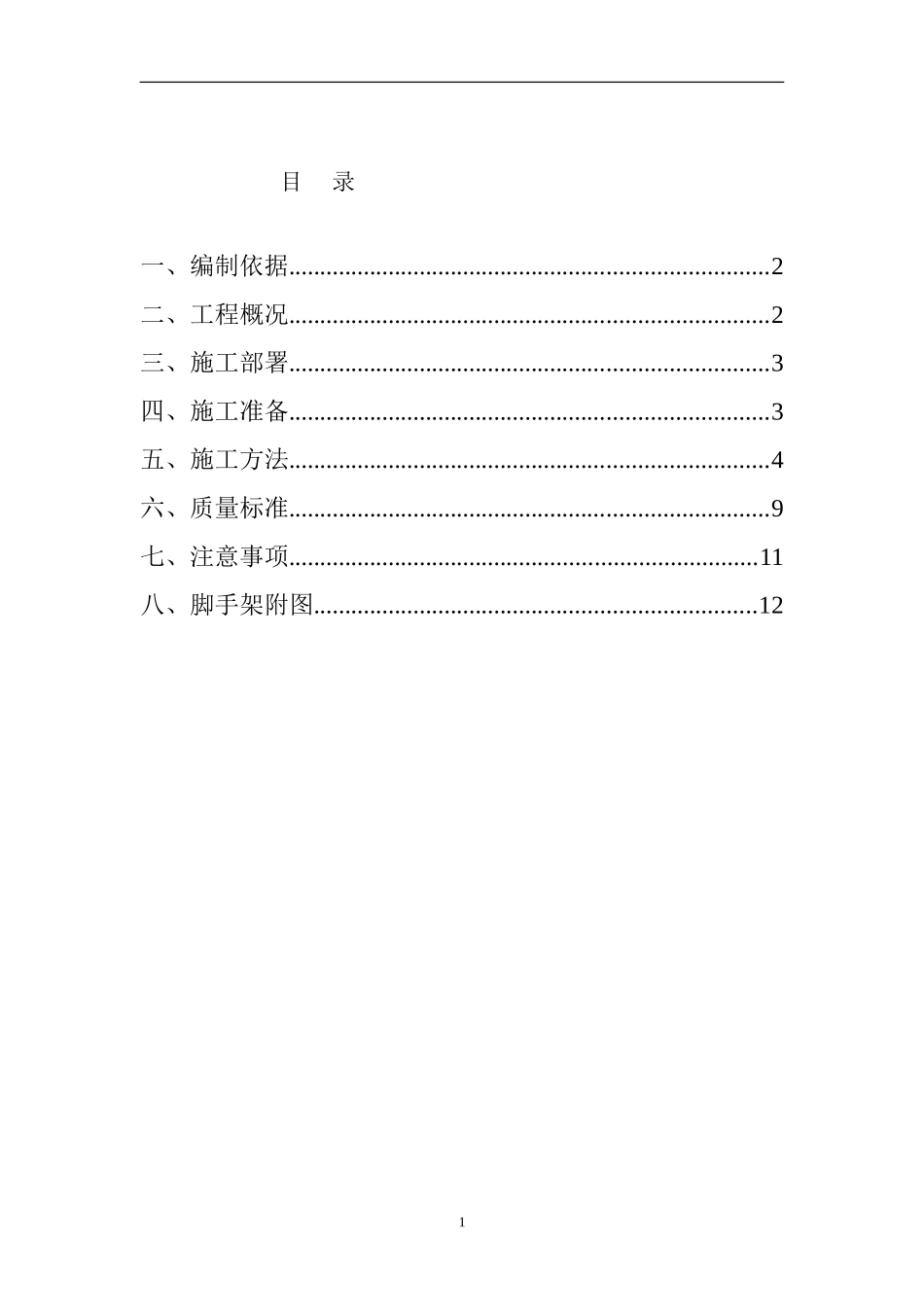

目录一、编制依据.............................................................................2二、工程概况.............................................................................2三、施工部署.............................................................................3四、施工准备.............................................................................3五、施工方法.............................................................................4六、质量标准.............................................................................9七、注意事项...........................................................................11八、脚手架附图.......................................................................121一、编制依据序号名称编号1《湖南省建筑工程施工安全操作规程》2《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20113《建筑结构荷载规范》GB50009-20014《建筑施工安全检查标准》JGJ59-20114常德市第二人民医院原门急诊楼改造工程工程施工图纸5《施工组织设计》6《外墙施工方案》二、工程概况序号项目内容1工程名称常德市第二人民医院原门急诊楼改造工程2地理位置常德市德山开发区德山二医院3建筑功能原门急诊楼4建筑面积总建筑面积：4351.64m25建筑层数一、二层6建筑高度13.05米7建筑尺寸8结构形式框架结构。9外脚手架形式双排单杆扣件式脚手架10外脚手架主要尺寸外脚手架高为：一层：m二层：m立杆间距1.60-1.80m横向间距1.05m，大横杆步距1.50m，连墙杆水平间距4.00m，竖向间距3.6m，按两步三跨设置。2三、施工部署1.脚手架：采用双排单立杆脚手架，脚手架整体高度为7.40m~13.10m，立杆排距1.05m，纵向间距1.50m，大横杆步距1.50m。脚手架主要用途为：外墙涂料甲指分包施工所用，严禁架子上堆放成品腻子。因外墙涂料施工正值春季时期，经甲方对雨季外墙涂料施工方案商定后，考虑施工外墙涂料施工质量难以保证，确定2017年搭设外墙脚手架作为涂料施工用；由我方配合涂料分包搭设脚手架。2.搭设原则：安全第一，满足文明施工的要求。四、施工准备(一)场地准备脚手架搭设前清除场地走边的障碍物，由于本工程外墙施工为改造工程，考虑外墙周边的为医院住院楼，人员、车辆复杂，脚手架搭设前对周边进行一米以外进行围栏封闭施工，确保安全施工。(二)技术准备脚手架工程负责人应按外墙涂料施工方案和脚手架方案中有关脚手架的要求,对架设和使用人员进行技术、安全交底。(三)材料准备1．选用脚手板：选用木脚手板，板长4m，宽200mm，厚50mm，其材质符合国家标准《木结构设计规范》（GB50005）中Ⅱa级材质的规定，两端设8#铅丝包箍。钢管：钢管脚落地手架，选用外径48.3mm，壁厚3.60mm，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用扣件：本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部《钢管脚手架扣件》GB15831的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。3钢管螺栓拧紧力矩达70N.m时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用安全网：采用密目式安全网，网目应满足2000目／100cm2，做耐贯穿试验不穿透，1.6×1.8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证。2．配备量常德市第二人民医院原门急诊楼改造工程工程脚手架主要材料计划表材料名称规格计划数量用途φ48*3.5脚手管2米长500根脚手架搭设4米长400根6米长1400根1.5米长300根扣件对接扣件800个直角扣件3000个旋转扣件700个安全网密...
