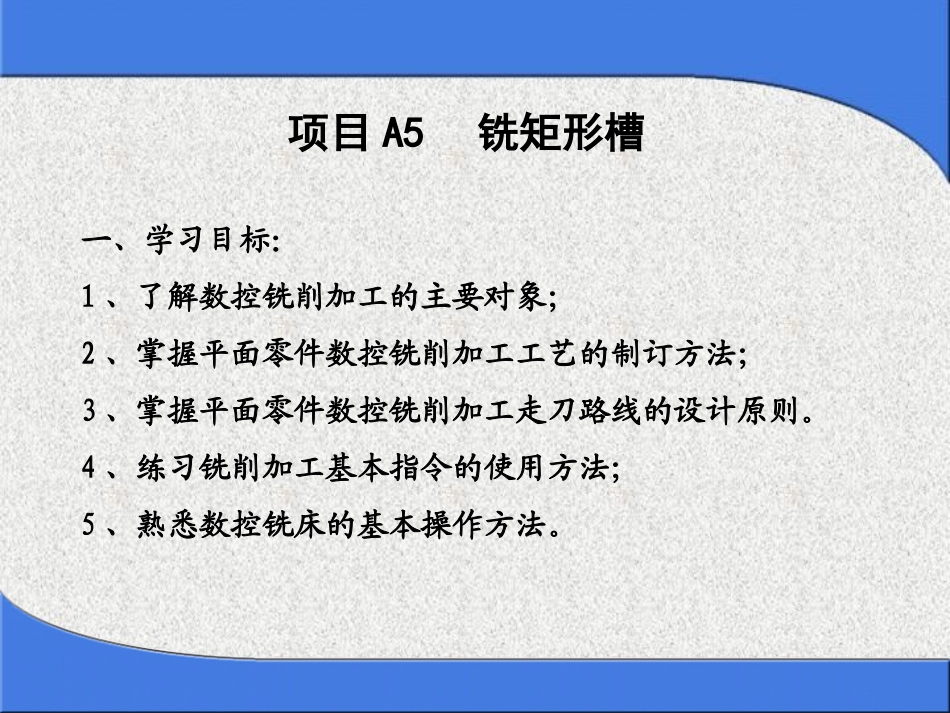

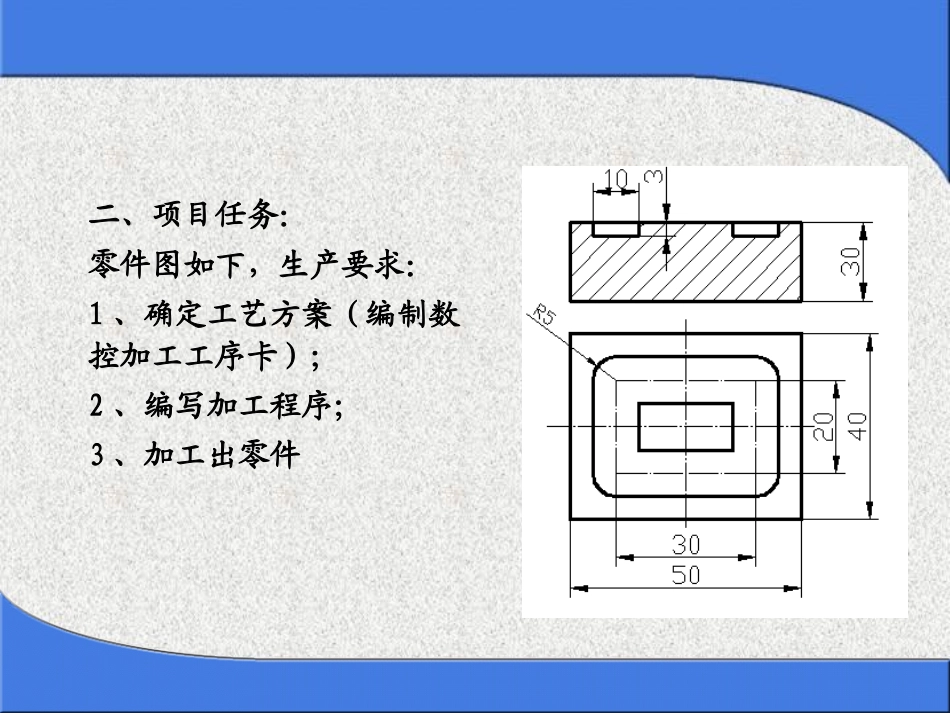

项目A5铣矩形槽一、学习目标：1、了解数控铣削加工的主要对象；2、掌握平面零件数控铣削加工工艺的制订方法；3、掌握平面零件数控铣削加工走刀路线的设计原则。4、练习铣削加工基本指令的使用方法；5、熟悉数控铣床的基本操作方法。二、项目任务：零件图如下，生产要求：1、确定工艺方案（编制数控加工工序卡）；2、编写加工程序；3、加工出零件项目A5铣矩形槽A5-1矩形槽的数控加工工艺设计与编程A5-2数控铣床的基本操作A5-3矩形槽的加工A5-1矩形槽的数控加工工艺设计与编程一、学习目标1、掌握平面零件数控铣削加工工艺的制订方法。2、掌握平面零件数控铣削加工走刀路线的设计原则。3、学习数控铣削加工基本指令的使用方法。项目五铣矩形槽A5-1矩形槽的数控加工工艺设计与编程二、项目任务1、确定该零件数控加工工艺方案（编制数控加工工序卡）；2、编写数控加工程序。项目五铣矩形槽A5-1矩形槽的数控加工工艺设计与编程三、相关知识点（一）数控铣削加工的工艺设计（二）数控铣床的坐标系（三）数控铣床编程的基本指令项目五铣矩形槽A5-1矩形槽的数控加工工艺设计与编程（一）数控铣削加工工艺1、对零件图样进行工艺分析2、毛坯的选择3、选择加工用数控机床的类型4、工件的装夹及夹具的选择5、刀具的选择6、加工顺序（工序、工步）的安排7、加工路线的设计、计算8、切削用量的选择9、数控加工工艺文件的编制项目五铣矩形槽A5-1矩形槽的数控加工工艺设计与编程1、对零件图样进行工艺分析项目五铣矩形槽（一）数控加工工艺设计A5-1矩形槽的数控加工工艺设计与编程1、对零件图样进行工艺分析2、毛坯的选择项目五铣矩形槽（一）数控加工工艺设计A5-1矩形槽的数控加工工艺设计与编程1、对零件图样进行工艺分析2、毛坯的选择3、选择加工用数控机床的类型项目五铣矩形槽（一）数控加工工艺设计A5-1矩形槽的数控加工工艺设计与编程3、选择加工用数控机床的类型项目五铣矩形槽数控铣床加工范围数控铣床与普通铣床相比，具有加工精度高、加工范围广和自动化程度高等显著特点。但是数控铣床的价格较高，加工技术较复杂，零件的制造成本也较高，因此，正确选择合适该机床加工的零件十分重要。数控洗削主要适合于下列几种零件的加工：1.曲线轮廓类零件2.空间曲面类零件3.复杂零件4.高精度零件5.一致性要求好的零件A5-1矩形槽的数控加工工艺设计与编程1、对零件图样进行工艺分析2、毛坯的选择3、选择加工用数控机床的类型4、工件的装夹及夹具的选择项目五铣矩形槽（一）数控加工工艺设计A5-1矩形槽的数控加工工艺设计与编程4、工件的装夹及夹具的选择项目五铣矩形槽数控铣床的夹具1）基本要求：夹具应能保证在机床上实现定向安装，同时还要求能协调零件定位面与机床之间保持一定的坐标尺寸关系。夹具在设计和制造时应尽可能使待加工面充分暴露，同时夹紧机构元件与加工面之间应保持一定的安全距离。夹具的刚性与稳定性要好。A5-1矩形槽的数控加工工艺设计与编程4、工件的装夹及夹具的选择项目五铣矩形槽2）常用夹具：①万能组合夹具②专用铣切夹具③多工位夹具④气动或液压夹具⑤真空夹具。除上述几种夹具外，数控铣削加工中也经常采用平口虎钳、三爪夹盘、分度头和数控回转工作台等通用夹具。A5-1矩形槽的数控加工工艺设计与编程4、工件的装夹及夹具的选择项目五铣矩形槽3）夹具选用的原则：在选用夹具时，通常需要考虑产品的生产批量，生产效率，质量保证及经济性等，选用时可参照下列原则：①在生产量小或研制时，应广泛采用万能组合夹具，只有在组合夹具无法解决工件装夹时才可放弃；②小批或成批生产时可考虑采用专用夹具，但应尽量简单；③在生产批量较大时可考虑采用多工位夹具和气动、液压夹具。A5-1矩形槽的数控加工工艺设计与编程项目五铣矩形槽4）常见的测量工具常见的测量工具有Z轴设定器和寻边器，Z轴设定器有指针式和光电式两种类型，主要作用是对加工的刀具对刀，如图5-7所示。寻边器分光电和机械偏心式两种，主要是对工件坐标进行找正的，如图5-8所示。A5-1矩形槽的数控加工工艺设计与编程1、对零件图样进行工艺分析2、毛坯的选择3、选择加工用数控机床的类型4、工件的装夹及夹...
