给水处理工艺VIP免费

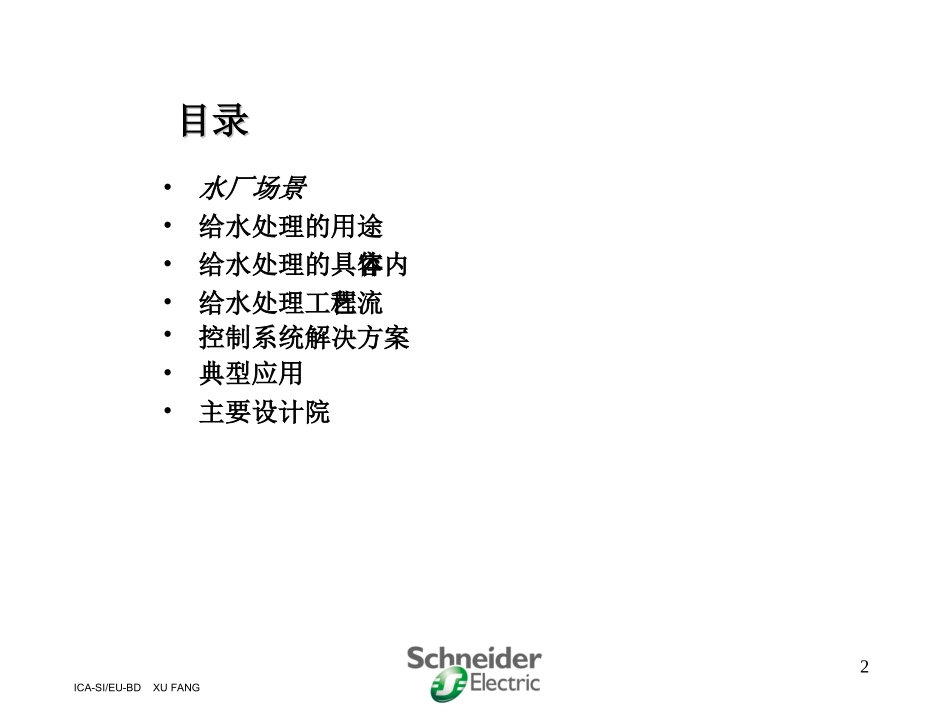

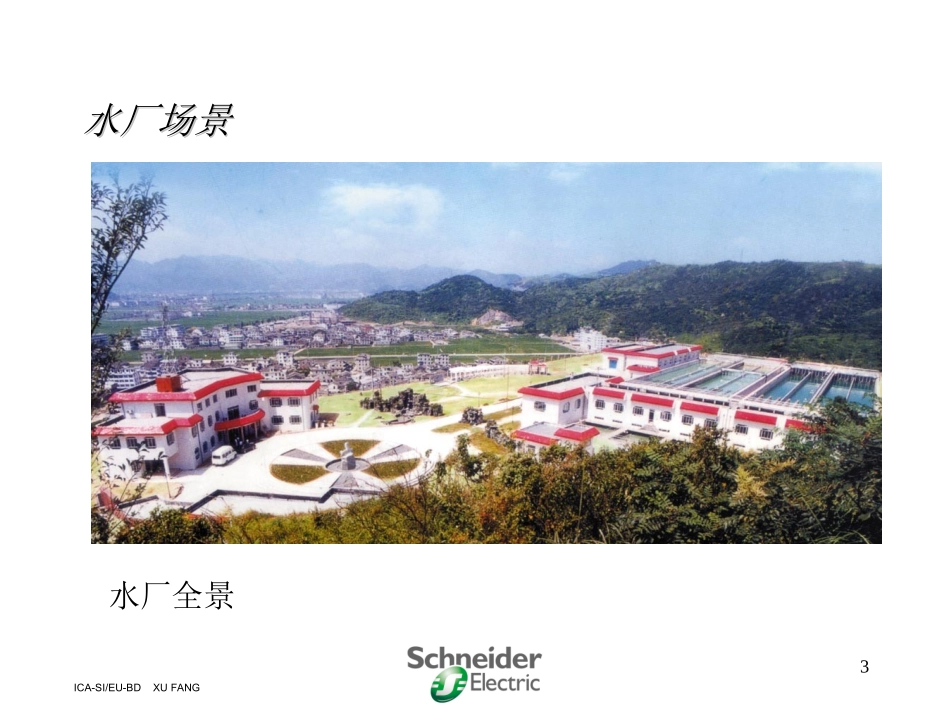

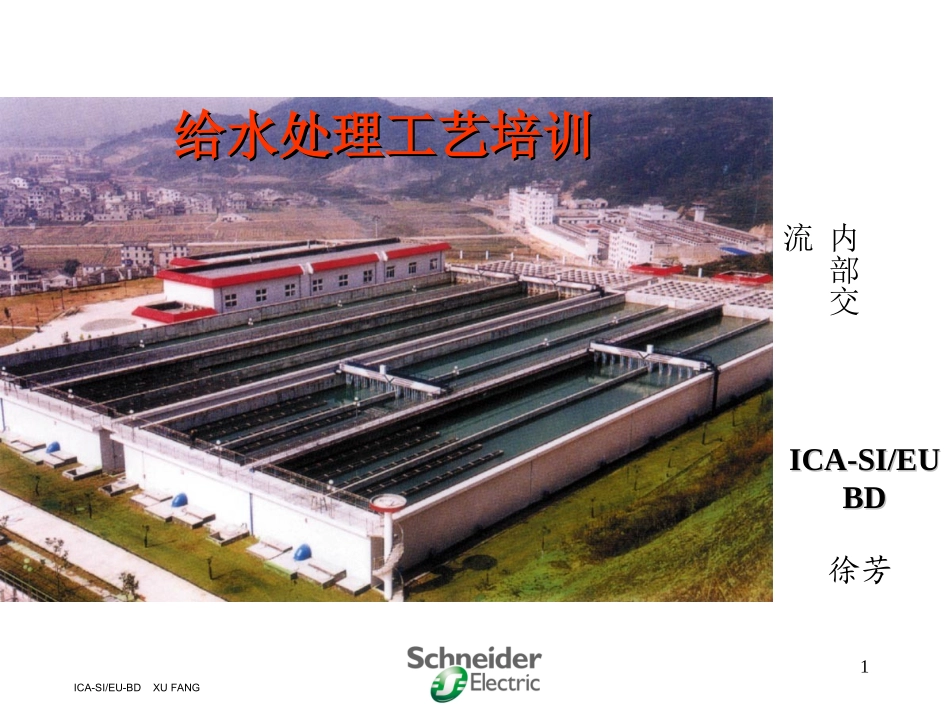

1ICA-SI/EU-BDXUFANG内部交流ICA-SI/EUICA-SI/EUBDBD给水处理工艺培训给水处理工艺培训徐芳2ICA-SI/EU-BDXUFANG目录目录•水厂场景•给水处理的用途•给水处理的具体内容•给水处理工艺流程•控制系统解决方案•典型应用•主要设计院3ICA-SI/EU-BDXUFANG水厂场景水厂场景水厂全景4ICA-SI/EU-BDXUFANG水厂场景水厂场景提升泵房5ICA-SI/EU-BDXUFANG水厂场景水厂场景加药间6ICA-SI/EU-BDXUFANG水厂场景水厂场景加氯间7ICA-SI/EU-BDXUFANG水厂场景水厂场景反应池8ICA-SI/EU-BDXUFANG水厂场景水厂场景沉淀池9ICA-SI/EU-BDXUFANG水厂场景水厂场景滤池10ICA-SI/EU-BDXUFANG给水处理的用途给水处理的用途•饮用水•食品、饮料及其他工业产品的原料•洗涤用水•生产蒸气•传热介质•消防•原料或废料的输送载体11ICA-SI/EU-BDXUFANG（1）去除水中悬浮固体。悬浮固体：泥沙，细菌，病毒，藻类，以及原生动物胞囊，卵囊等。水质参数：浊度，大肠杆菌类。（2）去除水中溶解固体。水质参数：总溶解固体含量或电导率。对于一般天然水，饮水处理一般不存在去除水中溶解固体的问题。除非含盐量超出饮用水标准，才需要去除水中部分溶解固体，以达到饮用水标准。高纯水必须达到接近去除全部溶解固体的程度。给水处理的具体内容给水处理的具体内容12ICA-SI/EU-BDXUFANG（3）去除水中对用水有危害的某些溶解成分。去除原水中的铁，锰，氟或砷等成分。去除原水中的钙和镁离子的软化处理。软化问题主要用于低压锅炉给水的处理。（4）去除水中溶解的有机物。水质参数：BOD,TOC,UV吸光度等。腐殖质是天然水中的主要有机物，是产生色度的主要原因。水中出现大量有机物主要由污染引起。给水处理的具体内容给水处理的具体内容13ICA-SI/EU-BDXUFANG（5）去除水中溶解气体。去除原水中的CO2等。去除原水中的HCO3-，先将HCO3-转化成CO2，然后去除。（6）降低冷却水的温度。循环冷却水系统的基本处理问题。给水处理的具体内容给水处理的具体内容14ICA-SI/EU-BDXUFANG（7）调理改善水质，防止使用过程中产生危害。水对管道及容器的腐蚀作用和产生沉积物作用，常见于循环冷却水系统。缓蚀剂控制腐蚀。阻垢剂控制结垢。也可通过去除水中产生腐蚀和沉积物的成分来达到调理改善水质的目的。（8）对给水处理过程中所产生的废水或污泥加以处理或处置。给水处理的具体内容给水处理的具体内容15ICA-SI/EU-BDXUFANG污泥水回流原水沉淀池进入管网反应池自来水厂排泥和污泥处置反冲洗废水处置从地表水制取自来水过程方框图滤池清水池加氯加混凝剂加氯横岗南坑水厂给水处理工艺流程横岗南坑水厂给水处理工艺流程16ICA-SI/EU-BDXUFANG给水处理工艺流程给水处理工艺流程给水处理的任务就是对原水进行加工，使水质符合于生活或工业用水的各种要求。常见的制取自来水的过程主要分为以下几个步骤：–原水输送–混凝搅拌–沉淀与气浮–过滤–消毒–储存17ICA-SI/EU-BDXUFANG原水输送原水输送18ICA-SI/EU-BDXUFANG混凝搅拌混凝搅拌在反应池加药剂（混凝剂，助凝剂）搅拌混合，使水中的胶体颗粒脱稳，和其他微粒结成絮体。凝聚剂：脱稳。如：硫酸铝，三氯化铁等。助凝剂如：石灰，氯等。絮凝剂：结成絮体。一般指聚合物，往往可以起到凝聚剂和絮凝剂的双重作用。19ICA-SI/EU-BDXUFANG混凝搅拌混凝搅拌药剂的配制和投加：干法：把药剂直接投放到被处理的水中。湿法：把药剂配制成一定浓度的溶液，再投放到被处理的水中。（较多使用）•水力溶药池•用压缩空气•用搅拌器20ICA-SI/EU-BDXUFANG混凝搅拌混凝搅拌药剂的配制和投加：•虹吸流量控制设备•浮子流量控制设备•浮球流量控制设备•重力投药系统•压力投药系统计量泵21ICA-SI/EU-BDXUFANG混凝搅拌混凝搅拌混合：将药剂投入后,在水中发生水解反应并产生异电荷胶体，与水中胶体和悬浮物接触，形成细小的矾花，这一过程叫混合。混合过程一般10-30秒，不超过2分钟，要求快速和均匀。混合设备：使药剂均匀迅速地扩散到所投加的水流中。按动力来源分有水力和机械搅拌两种：•水力混合：穿孔板式混合池、涡流式混合池、管道混合器。•机械搅拌：如机械搅拌混合槽、水泵混合槽。22ICA-SI/EU-...
