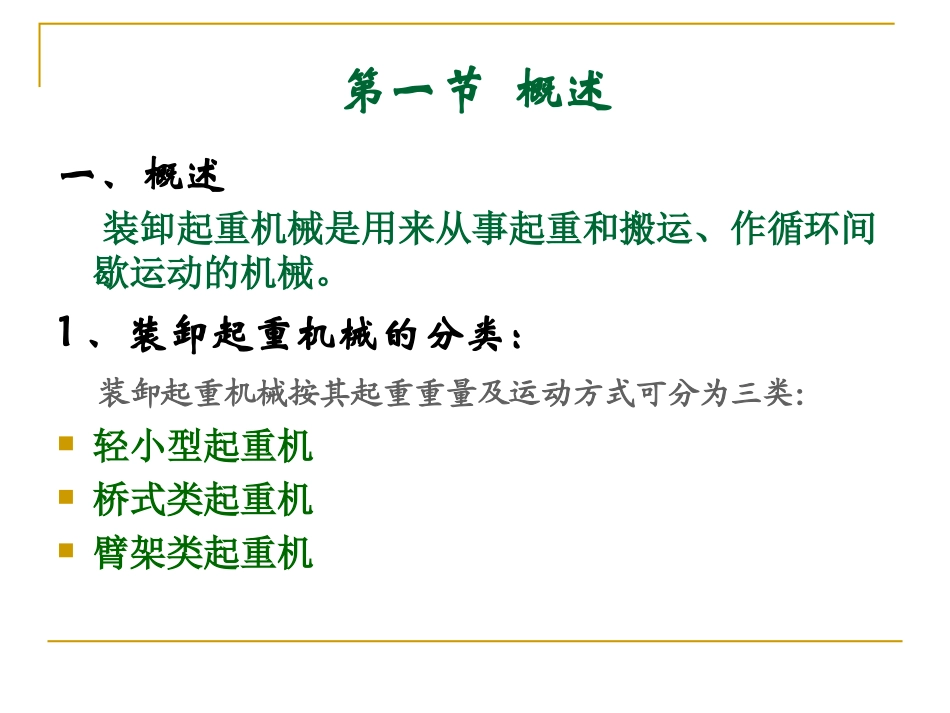

物流设施与设备装卸起重机械第一节概述一、概述装卸起重机械是用来从事起重和搬运、作循环间歇运动的机械。1、装卸起重机械的分类：装卸起重机械按其起重重量及运动方式可分为三类：轻小型起重机桥式类起重机臂架类起重机起重机桥式起重机轻小型起重机臂架式起重机通用桥式起重机和堆垛起重机龙门起重机和装卸桥千斤顶滑车及滑车组卷扬机葫芦自行式臂挂起重机固定式臂挂起重机2、起重机的基本参数：起重机的基本参数是表明起重机工作特性的主要指标，也是正确使用和选择起重机的技术参数。额定起重量：是起重机在正常作业时，允许提升货物的最大重量与可从起重机上取下的取物装置重量之和。单位为t。起升高度：起升高度是指起重机运行轨道面或地面到取物装置上极限位置的高度。单位为m。当取物装置可以降到地面或轨道顶面以下时，从地面或轨道顶面下放至下极限位置的距离称为下放深度。单位为m。起升高度与下放深度之和称为总起升高度。跨度或幅度：跨度是指桥式起重机大车运行两轨道中心线之间的距离，一般用L表示；幅度是指臂架类起重机的旋转中心线至取物装置中心线之间的水平距离，一般用R表示。额定工作速度：起重机的工作速度包括起升、变幅、旋转、运行等机构的速度。起升速度指吊钩的上升速度；变幅速度是指变幅机构从最大幅度变到最小幅度的平均线速度；旋转速度是指回转式起重机每分钟的转速；运行速度是指起重机的大车行走速度。起重机和机构的工作级别：根据起重机国家标准规定，按起重机工作的利用等级和载荷状态将起重机分为：A1、A2、A3、A4、A5、A6、A7、A8八个工作级别按起重机各机构的利用等级和载荷状态，可以分为：M1、M2、M3、M4、M5、M6、M7、M8八个工作级别第二节轻小型起重设备一、千斤顶1、概念：千斤顶又称举重器，是一种利用刚性承重件顶举或提升重物的起重设备。特点：它可以靠很小的力，顶高很重的货物；还可以利用它校正设备安装偏差和构件的变形。2、千斤顶的类型：千斤顶按照其构造和工作原理不同，可以分为：齿条式千斤顶；螺旋式千斤顶；液压式千斤顶。卧式液压千斤顶3、千斤顶的安全使用：千斤顶不能超负荷使用，顶升高度不能超过套筒或活塞上的标志线；放置千斤顶的基础必须平稳可靠；顶升重物时，载荷方向必须和千斤顶轴线保持一致，否则易造成千斤顶偏斜；为确保安全，顶升重物前，应搭保险木垛，随起随垫；液压千斤顶放低时只能微开回油阀使其缓慢下降，太快易损坏内部皮碗。二、链条葫芦1、概念：是一种使用简单，携带方便的手动起重机械。它适用于小型设备和货物的短距离吊运、起重重量一般不超过10t。链条葫芦具有结构紧凑、手拉力小等特点。2、链条葫芦的组成：主要由链轮、手拉链、传动机械、起重链及上下吊钩等组成。其中机械传动部分可以分为蜗轮式和齿轮式两种；齿轮式链条葫芦应用较广，有HS型、WA型和SBL型等型号。第三节桥式和门式起重机一、桥式起重机1、概念：桥式起重机用吊钩、抓斗或电磁盘来装卸货物，它由桥架和起重小车两大部分组成。按桥架结构分为：单梁桥式起重机双梁桥式起重机2、单梁桥式起重机：单梁桥式起重机桥架的主梁多采用工字钢或型钢与钢板的组合截面。起重小车常为手拉葫芦、电动葫芦或用葫芦作为起升机构部件装配而成。单梁桥式起重机分手动和电动两种。单梁桥式起重机3、双梁桥式起重机：双梁桥式起重机由直轨、起重机主梁、电动环链葫芦和小车、送电系统和电器控制系统组成，特别适合于大悬挂跨度和大起重量的平面范围物料输送。双梁桥式起重机二、门式起重机1、概述：门式起重机是桥式类型起重机的一种机型，在港口，主要用于室外的货场、料场、散货的装卸作业。它的金属结构象门形的框架，承载主梁下安装两条支脚。可以直接在地面的轨道上行走。2、工作特点：场地利用率高；作业范围大；适应面广；通用性强。3、门式起重机的类型：1）按门框结构形式分类：全门式起重机半门式起重机双悬臂门式起重机单悬臂门式起重机门式起重机的结构类型示意图2）按主梁结构形式分：单主梁门式起重机；双主梁门式起重机。...
