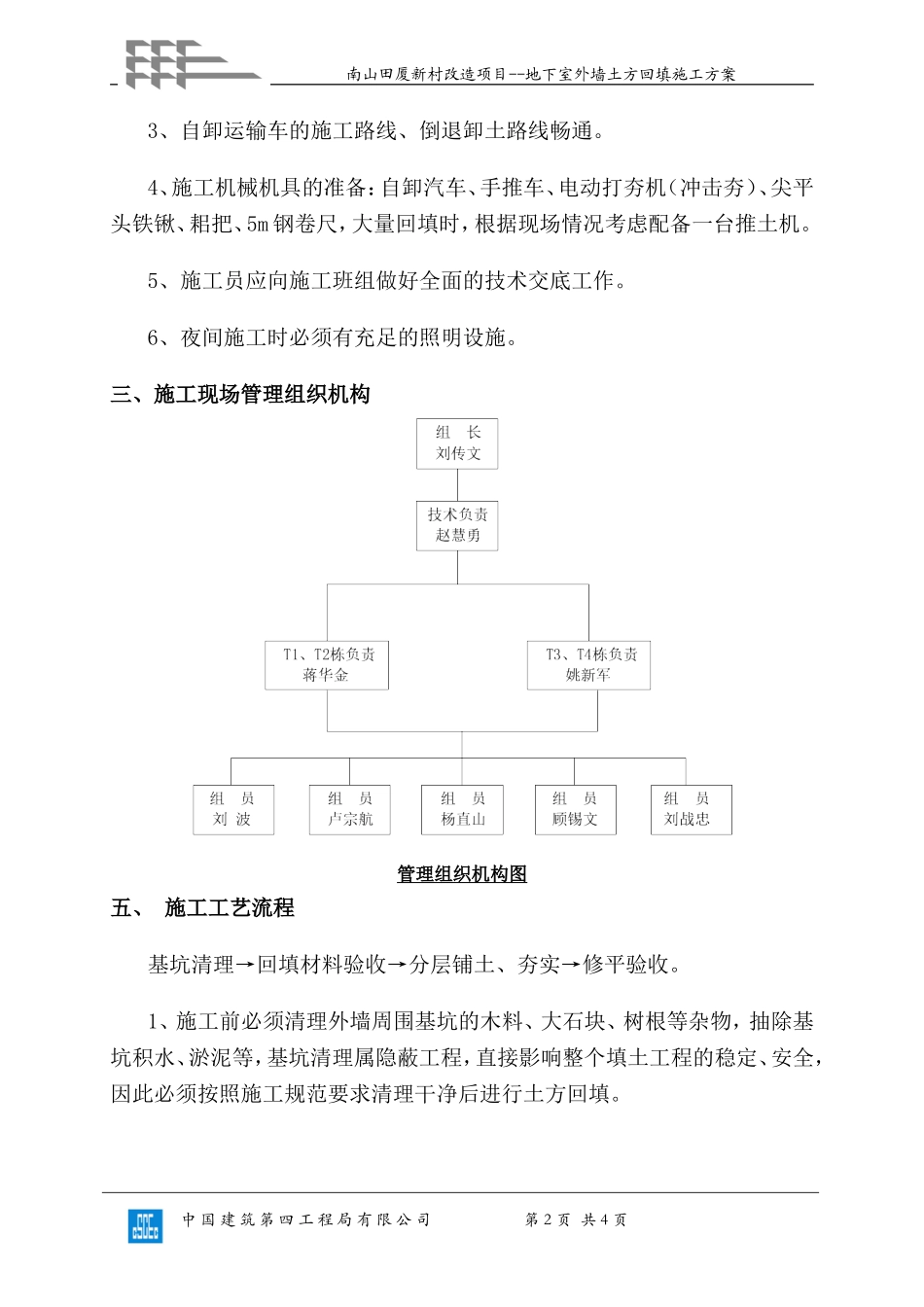

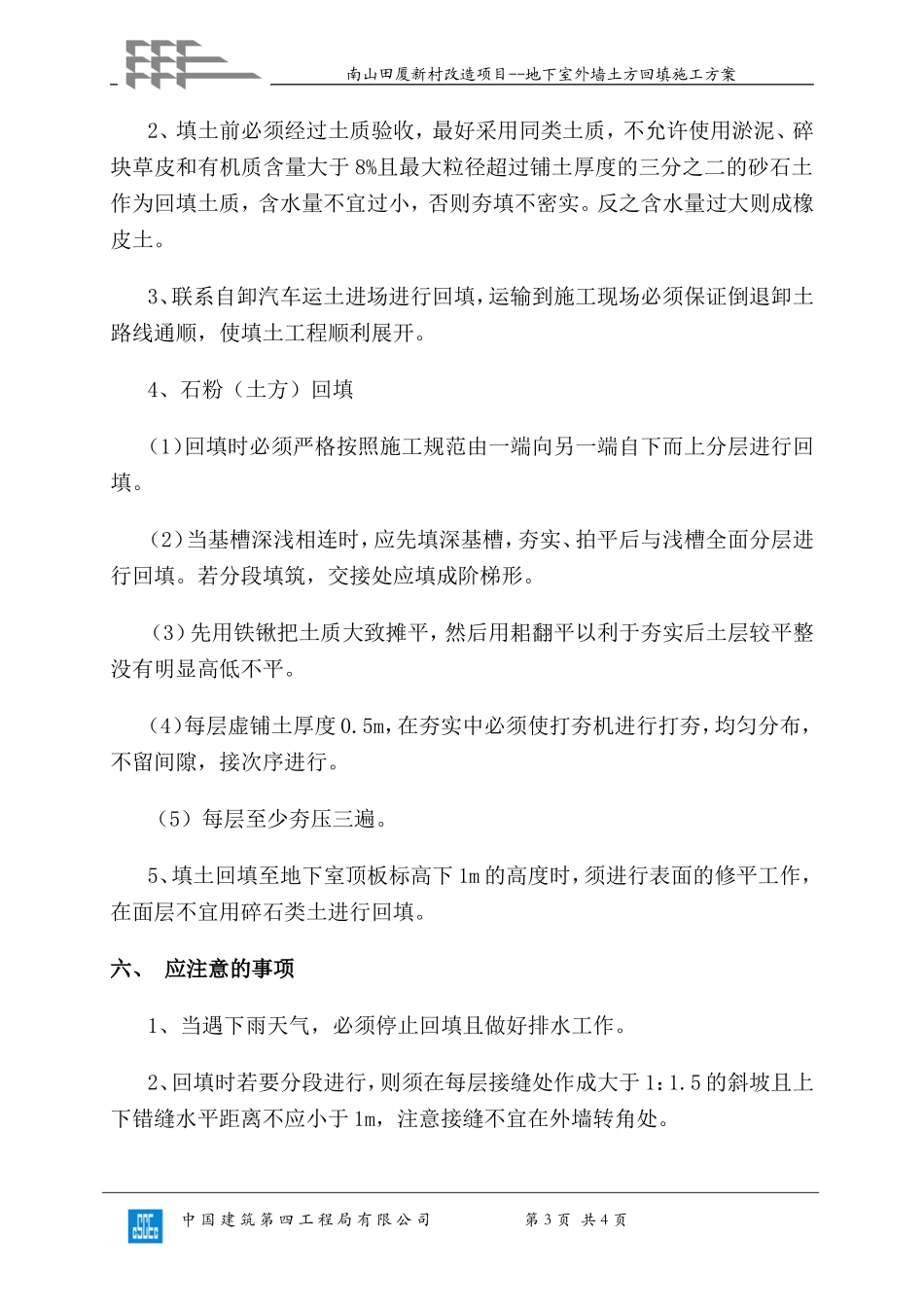

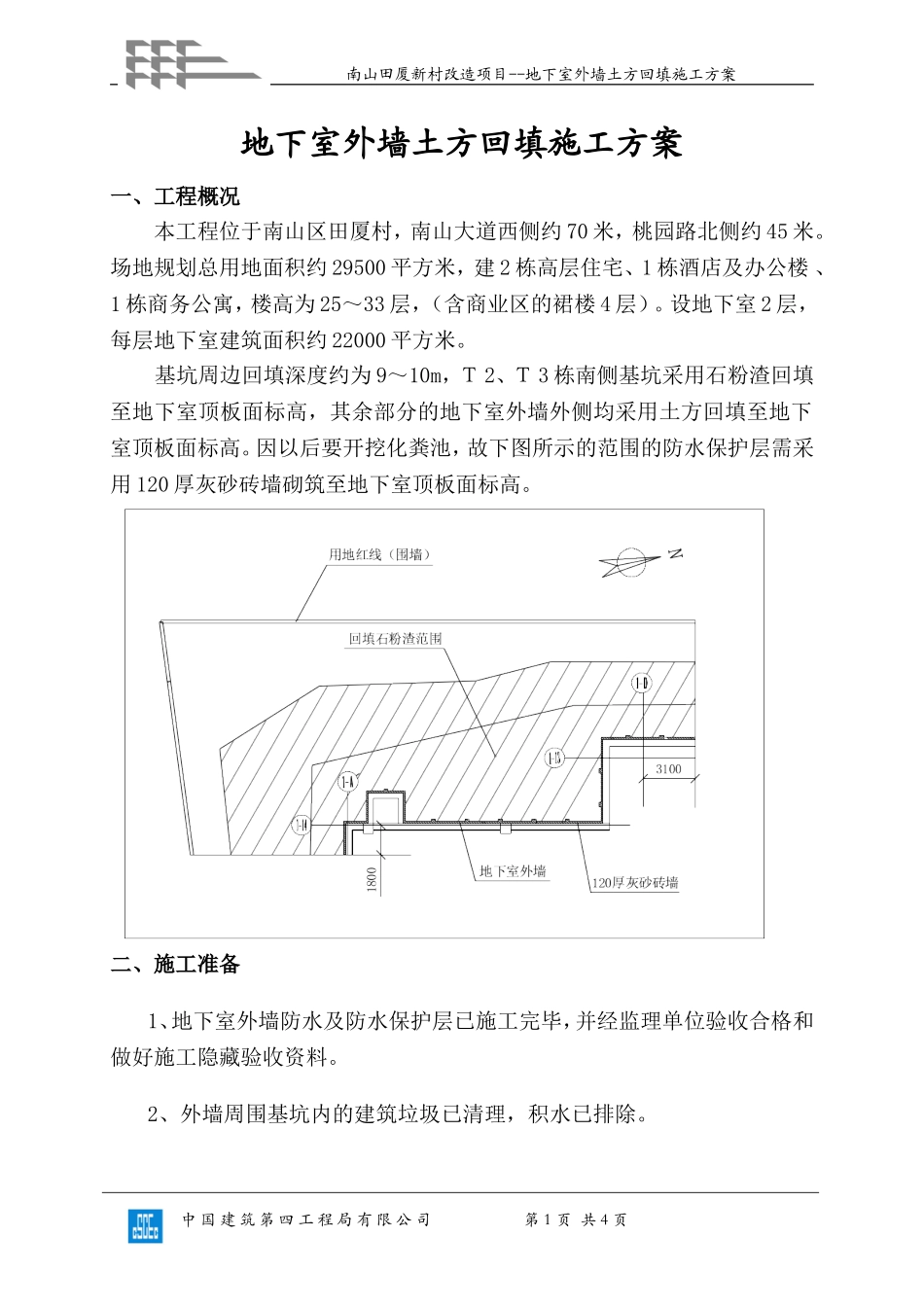

南山田厦新村改造项目--地下室外墙土方回填施工方案地下室外墙土方回填施工方案一、工程概况本工程位于南山区田厦村，南山大道西侧约70米，桃园路北侧约45米。场地规划总用地面积约29500平方米，建2栋高层住宅、1栋酒店及办公楼、1栋商务公寓，楼高为25～33层，（含商业区的裙楼4层）。设地下室2层，每层地下室建筑面积约22000平方米。基坑周边回填深度约为9～10m，Ｔ2、Ｔ3栋南侧基坑采用石粉渣回填至地下室顶板面标高，其余部分的地下室外墙外侧均采用土方回填至地下室顶板面标高。因以后要开挖化粪池，故下图所示的范围的防水保护层需采用120厚灰砂砖墙砌筑至地下室顶板面标高。二、施工准备1、地下室外墙防水及防水保护层已施工完毕，并经监理单位验收合格和做好施工隐藏验收资料。2、外墙周围基坑内的建筑垃圾已清理，积水已排除。中国建筑第四工程局有限公司第1页共4页南山田厦新村改造项目--地下室外墙土方回填施工方案3、自卸运输车的施工路线、倒退卸土路线畅通。4、施工机械机具的准备：自卸汽车、手推车、电动打夯机（冲击夯）、尖平头铁锹、耜把、5m钢卷尺，大量回填时，根据现场情况考虑配备一台推土机。5、施工员应向施工班组做好全面的技术交底工作。6、夜间施工时必须有充足的照明设施。三、施工现场管理组织机构管理组织机构图五、施工工艺流程基坑清理→回填材料验收→分层铺土、夯实→修平验收。1、施工前必须清理外墙周围基坑的木料、大石块、树根等杂物，抽除基坑积水、淤泥等，基坑清理属隐蔽工程，直接影响整个填土工程的稳定、安全，因此必须按照施工规范要求清理干净后进行土方回填。中国建筑第四工程局有限公司第2页共4页南山田厦新村改造项目--地下室外墙土方回填施工方案2、填土前必须经过土质验收，最好采用同类土质，不允许使用淤泥、碎块草皮和有机质含量大于8%且最大粒径超过铺土厚度的三分之二的砂石土作为回填土质，含水量不宜过小，否则夯填不密实。反之含水量过大则成橡皮土。3、联系自卸汽车运土进场进行回填，运输到施工现场必须保证倒退卸土路线通顺，使填土工程顺利展开。4、石粉（土方）回填（1）回填时必须严格按照施工规范由一端向另一端自下而上分层进行回填。（2）当基槽深浅相连时，应先填深基槽，夯实、拍平后与浅槽全面分层进行回填。若分段填筑，交接处应填成阶梯形。（3）先用铁锹把土质大致摊平，然后用耜翻平以利于夯实后土层较平整没有明显高低不平。（4）每层虚铺土厚度0.5m，在夯实中必须使打夯机进行打夯，均匀分布，不留间隙，接次序进行。（5）每层至少夯压三遍。5、填土回填至地下室顶板标高下1m的高度时，须进行表面的修平工作，在面层不宜用碎石类土进行回填。六、应注意的事项1、当遇下雨天气，必须停止回填且做好排水工作。2、回填时若要分段进行，则须在每层接缝处作成大于1：1.5的斜坡且上下错缝水平距离不应小于1m，注意接缝不宜在外墙转角处。中国建筑第四工程局有限公司第3页共4页南山田厦新村改造项目--地下室外墙土方回填施工方案3、严格控制土层虚铺厚度、土质类别、夯实遍数，保证回填土的质量。4、回填石粉时可在过程中加水使石粉下沉的“水夯法”施工，但回填土方时严禁使用该法。5、在回填土过程中，应安排专人拿着冲击夯电源线进行回填，对电源线加以保护，防止不必要的触电事故。6、当日回填作业完毕后，应及时切断打夯机的电源并做好防护措施。七、质量检查1、填筑前，首先对回填段进行地形、剖面的测量复核，并把测量资料报送工程师复检。其次对测量后的基槽进行基础面的清理，然后报工程师进行回填前的验收，验收合格后方可回填。2、土方填筑时，对填筑段选派有经验的工程技术人员在现场填筑中进行监督并密切配合工程师监督人员的工作。3、在工程师检查后对不合格的回填土，彻底按工程师的指示进行返工、修理和补强。4、土方填筑完工后，首先对工程全部填筑部位按国家有关规范规程规定的有关内容进行自检，自检合格后报请工程师进行验收。中国建筑第四工程局有限公司第4页共4页
