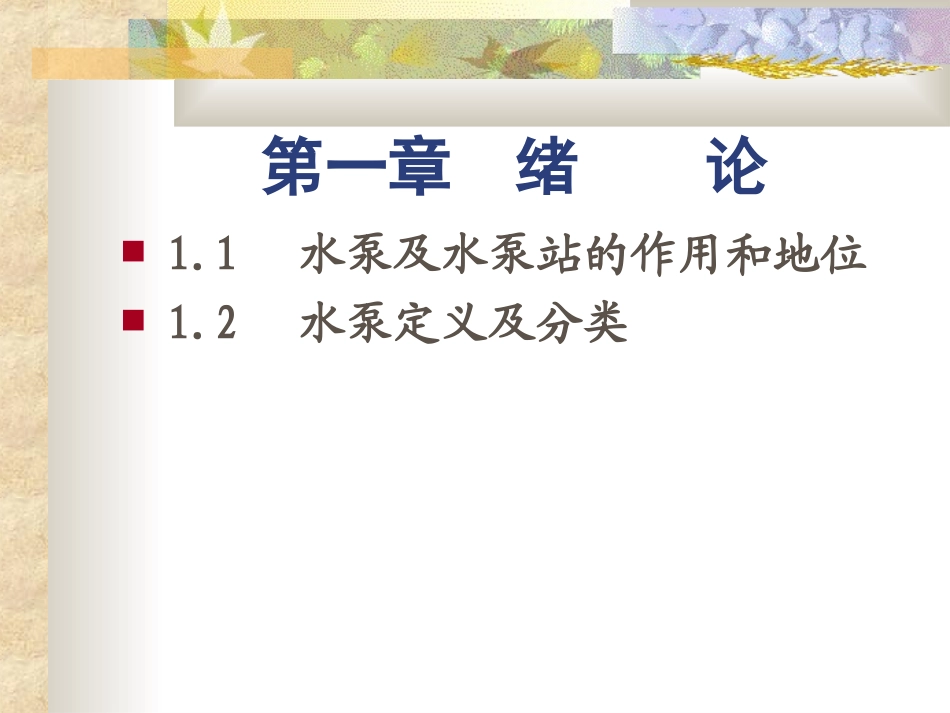

水泵及水泵站目录第一章绪论第二章叶片式水泵第三章其它水泵第四章给水泵站第五章排水泵站第一章绪论1.1水泵及水泵站的作用和地位1.2水泵定义及分类1.1水泵及水泵站的作用和地位1.1.1水泵应用:采矿、冶金、电力、石油、化工、市政以及农林等部门。例：航天、火电厂1.1.2水泵在城市给排水的应用:给水泵站排水泵站城市给排水系统工艺基本流程：取水泵站净水输水泵站去用水点排出污水入田入江火力发电站生产系统机场宾馆浦东国际机场、机场宾馆和外运楼排水等在市政建设中，泵站是给水排水工程必要的组成部分，是给水排水系统正常运转的枢纽。广州火车东站广场超大型景观瀑布泵房内共设四台瀑布水泵。开启一台为水膜壁流，开启两台为大型水幕，开启三至四台为大型瀑布。二层水面配水采用多孔管水下出水与涌泉出水相结合，均匀布置。既使溢流堰口配水均匀，也可使水流象巨涛拍击陡壁礁崖，似自然山泉瀑布。还可在出流水面上形成1.5m高涌泉水柱与0.5m高涌泉结合的水景造型，同时又加强池水的充氧作用，防止水质腐蚀。体育场馆排水上海八万人体育场的比赛场馆排水及其外围奥林匹克宾馆等建筑物排水典型应用海水泵北京工体富国海底世界21台飞力泵1997年大连老虎滩海洋水族馆90台飞力泵2001年上海海洋馆16台飞力泵2001年厦门鼓浪屿海底世界8台飞力泵1998年地下水补给改进工程美国加利福尼亚洲橘子城进入/提升泵站PL-泵/N-泵污泥处理N-泵回流活性污泥PL-泵/N-泵污水处理厂污水处理昆明第三污水厂鼓风机房•城市供水中95%~98%是用来维持水泵的运转;•一般城镇水厂中制水成本的40%~70%是水泵消耗的电费;•全国水泵机组的电能消耗的占全国总电耗的21%；•火电厂中各类泵和风机总耗电约占整个厂用电量的70%~80%，整个厂用电约占发电量的12%。从用电量角度看水泵站的重要地位1.2水泵定义及分类1.2.1水泵的定义水泵是一种转换能量的机械，它通过工作体的运动，把外加的能量传给被抽送的液体，使其能量增加。电能机械能压能（势能）1.2.2水泵的分类(1)叶片式水泵：离心泵、轴流泵、混流泵等。(2)容积式水泵：活塞式往复泵、转子泵等。(3)其它类型水泵：螺旋泵、射流泵(又称水射器)、水锤泵、水轮泵以及气升泵等。水泵分类:水泵按压力分类:低压泵：压力在2MPa以下；中压泵：压力在2~6MPa；高压泵：压力在6MPa以上。各种泵的使用范围:IS型单吸离心泵叶轮S型双吸离心泵ZLB型立式轴流泵叶轮1、固定式2、半调节叶轮1、低比速2、高比速混流泵1.2.3各种水泵特点：1、往复泵的特点小流量、高扬程。2、轴流泵、混流泵的特点大流量、低扬程。3、离心泵的特点界于两者之间。离心泵的类型离心泵的类型清水泵DFW型卧式离心泵IS、IR型单级单吸离心泵ISG型管道离心泵离心泵的类型离心泵的类型D系列多级离心泵TSWA型卧式多级泵TSWA型卧式多级泵T——透平式S——单吸泵W——介质温度低于80℃A——第一次更新DL型立式多级泵离心泵的类型离心泵的类型离心泵的类型离心泵的类型S型单级双吸离心泵KSY双吸中开式离心泵S、SA、SH型单级双吸中开式离心泵活塞泵往复泵往复泵往复泵的工作原理结构：由泵缸、活塞、活塞杆、吸入和排出单向阀（活门）构成，有电动和汽动两种驱动形式。原理：活塞往复运动，在泵缸中造成容积的变化并形成负压和正压，完成一次吸入和排出。泵缸活塞、活塞杆排出口吸入口螺旋泵真空泵（真空泵（VacuumPumpVacuumPump））水环真空泵水环真空泵水环真空泵属湿式真空泵，结构简单。由于旋转部分没有机械摩擦，使用寿命长，操作可靠。适用于抽吸夹带有液体的气体。但效率低，一般为30%~50%，所能造成的真空度还受泵体内水温的限制。由圆形的泵壳和带有辐射状叶片的叶轮组成。叶轮偏心安装。泵内充有一定量的水，当叶轮旋转时，水在离心力作用下形成水环，将叶片间的空隙分隔为大小不等的气室，当气室由小变大时、形成真空吸入气体；当气室由大到小时，气体被压缩排出。真空泵（真空泵（VacuumPumpVacuumPump））旋片真空泵旋片真空泵由泵壳、带有两个旋片的偏心转子和排气阀片组成。泵工作时，旋片始终将泵腔分为吸气、排气两个工作室，转子每转一周，完成两次吸、排气...
