钢筋混凝土预制桩施工 ——打入沉桩法VIP专享VIP免费

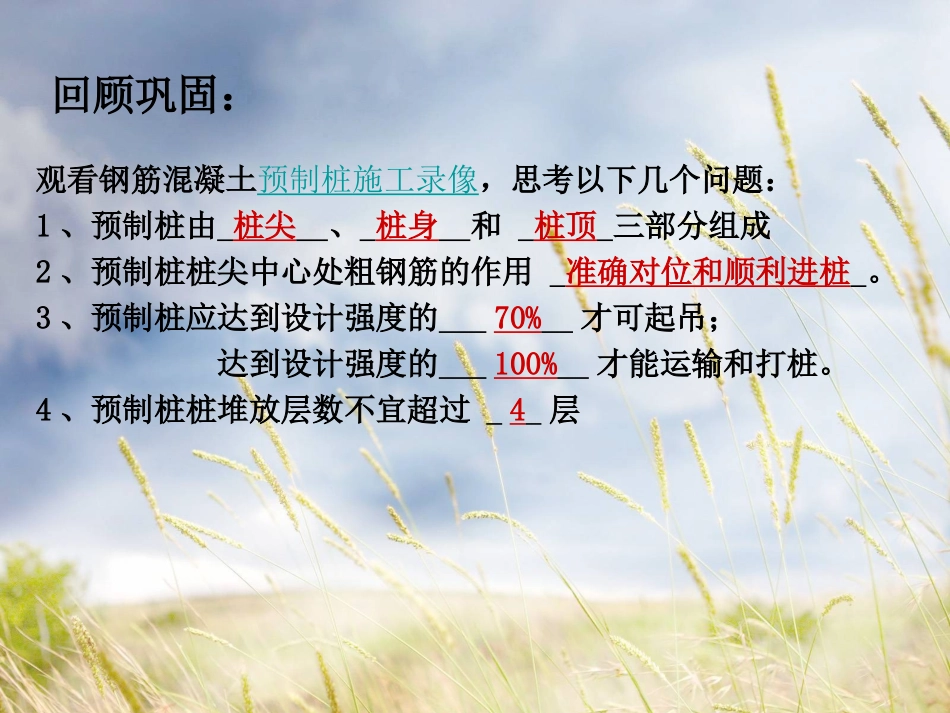

钢筋混凝土预制桩施工——打入沉桩法回顾：观看钢筋混凝土预制桩制作录像，思考以下几个问题：1、预制桩由、和三部分组成2、预制桩桩尖中心处粗钢筋的作用。3、预制桩应达到设计强度的才可起吊；达到设计强度的才能运输和打桩。4、预制桩桩堆放层数不宜超过层回顾巩固：观看钢筋混凝土预制桩施工录像，思考以下几个问题：1、预制桩由桩尖、桩身和桩顶三部分组成2、预制桩桩尖中心处粗钢筋的作用准确对位和顺利进桩。3、预制桩应达到设计强度的70%才可起吊；达到设计强度的100%才能运输和打桩。4、预制桩桩堆放层数不宜超过4层新授：钢筋混凝土预制桩施工——打入沉桩法动画播放打入法也称锤击法，是利用桩锤落到桩顶上的冲击力来克服土对桩的阻力，使桩沉到预定的深度或达到持力层的一种打桩施工方法。锤击沉桩是混凝土预制桩常用的沉桩方法，它施工速度快，机械化程度高，适用范围广，但施工时有冲撞噪声和对地表层有振动，在城区和夜间施工有所限制。一、打桩的顺序二、打桩的施工过程三、打桩施工中常见的问题一.打桩顺序的确定(1)打桩顺序直接影响到桩基础的质量和施工速度，应根据桩的密集程度(桩距大小)、桩的规格、长短、桩的设计标高、工作面布置、工期要求等综合考虑，合理确定打桩顺序。(2)根据基础的设计标高和桩的规格，宜按先深后浅、先大后小、先长后短的顺序进行打桩。(3)根据桩的密集程度，打桩顺序一般分为逐段打设、自中部向四周打设和由中间向两侧打设三种，如图2－9所示。二.打桩的施工过程(1)桩的打设（动画）打桩机就位时，桩架应垂直平稳，导杆中心线与打桩方向一致。桩开始打入时，应控制锤的落距，采用短距轻击；待桩入土一定深度(1～2m)稳定以后，再以规定落距施打。①打入预制桩——第一节桩体②打入预制桩——电焊接桩、浆锚法接桩③打入预制桩——末节桩体(2)施打原则桩的施打原则是重锤低击，这样桩锤对桩头的冲击小，回弹也小，桩头不易损坏，大部分能量都用于克服桩身与土的摩阻力和桩尖阻力上，桩能较快地沉入土中。(3)混凝土预制桩施工记录打桩工程是隐蔽工程，施工中应做好每根桩的观测和记录，这是工程验收时检验质量的依据。各项观测数据应记入混凝土预制桩施工记录，见表2－5所示。①打入预制桩－第一节桩体打入预制桩－第一节桩体见图2－10。返回②打入预制桩－电焊接桩打入预制桩－电焊接桩见图2－11。返回③打入预制桩－末节桩体打入预制桩－末节桩体见图2－12。返回三、打桩施工常见问题的分析在打桩施工过程中会遇见各种各样的问题，例如桩顶破碎，桩身断裂，桩身位移、扭转、倾斜，桩锤跳跃，桩身严重回弹等。发生这些问题的原因有钢筋混凝土预制桩制作质量、沉桩操作工艺和复杂土层等三个方面的原因。工程及施工验收规范规定，打桩过程中如遇到上述问题，都应立即暂停打桩，施工单位应与勘察、设计单位共同研究，查明原因，提出明确的处理意见，采取相应的技术措施后，方可继续施工。(1)桩顶破碎打桩时，桩顶直接受到桩锤的冲击而产生很高的局部应力，如果桩顶钢筋网片配置不当、混凝土保护层过厚、桩顶平面与桩的中心轴线不垂直及桩顶不平整等制作质量问题都会引起桩顶破碎。在沉桩工艺方面，若桩垫材料选择不当、厚度不足，桩锤施打偏心或施打落距过大等也会引起桩顶破碎。(2)桩身被打断制作时，桩身有较大的弯曲凸肚，局部混凝土强度不足，在沉桩时桩尖遇到硬土层或孤石等障碍物，增大落距，反复过度冲击等都可能引起桩身断裂。(3)桩身位移、扭转或倾斜桩尖四棱锥制作偏差大，桩尖与桩中心线不重合的制作原因，桩架倾斜，桩身与桩帽、桩锤不在同一垂线上的施工操作原因以及桩尖遇孤石等都会引起桩身位移、扭转或倾斜。(4)桩锤回跃，桩身回弹严重选择桩锤较轻，能引起较大的桩锤回跃；桩尖遇到坚硬的障碍物时，桩身则严重回弹。小结：•1、打入沉桩法的施工过程•2、打桩的顺序•3、打桩施工常见问题作业：•1、作为现场的施工管理员，在施工过程中应作些什么？•2、观察校内土木实训中心C区的施工情况
