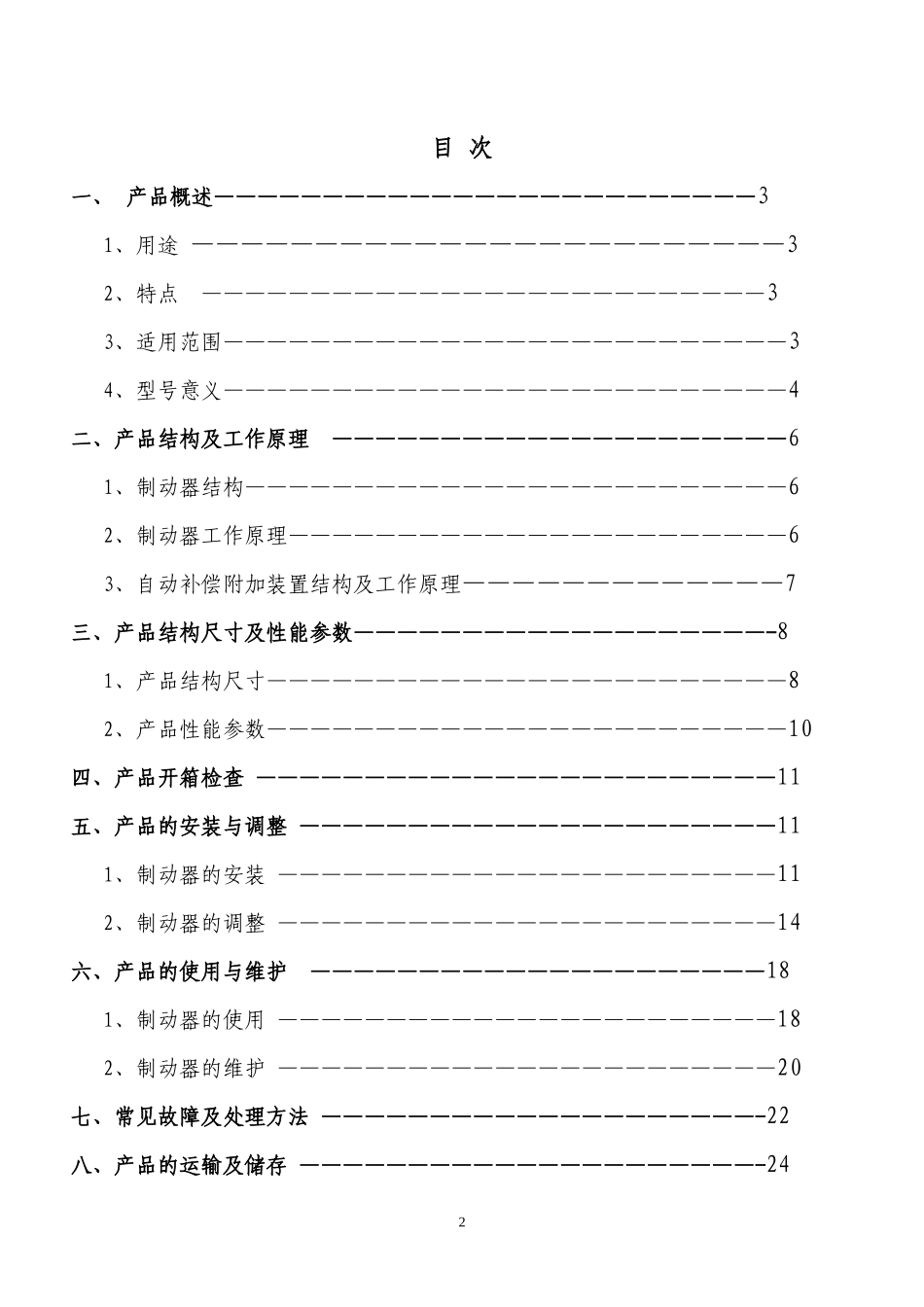

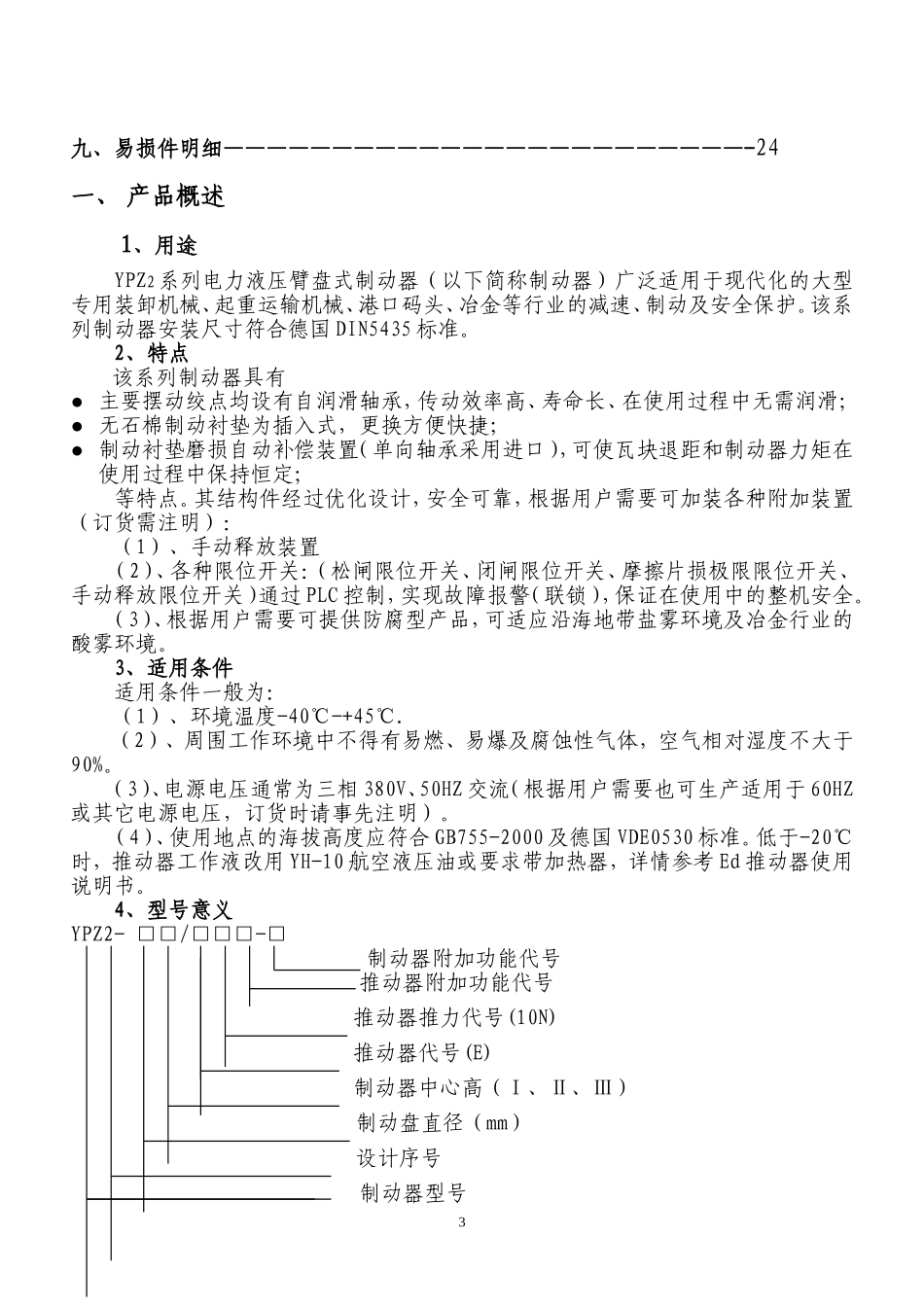

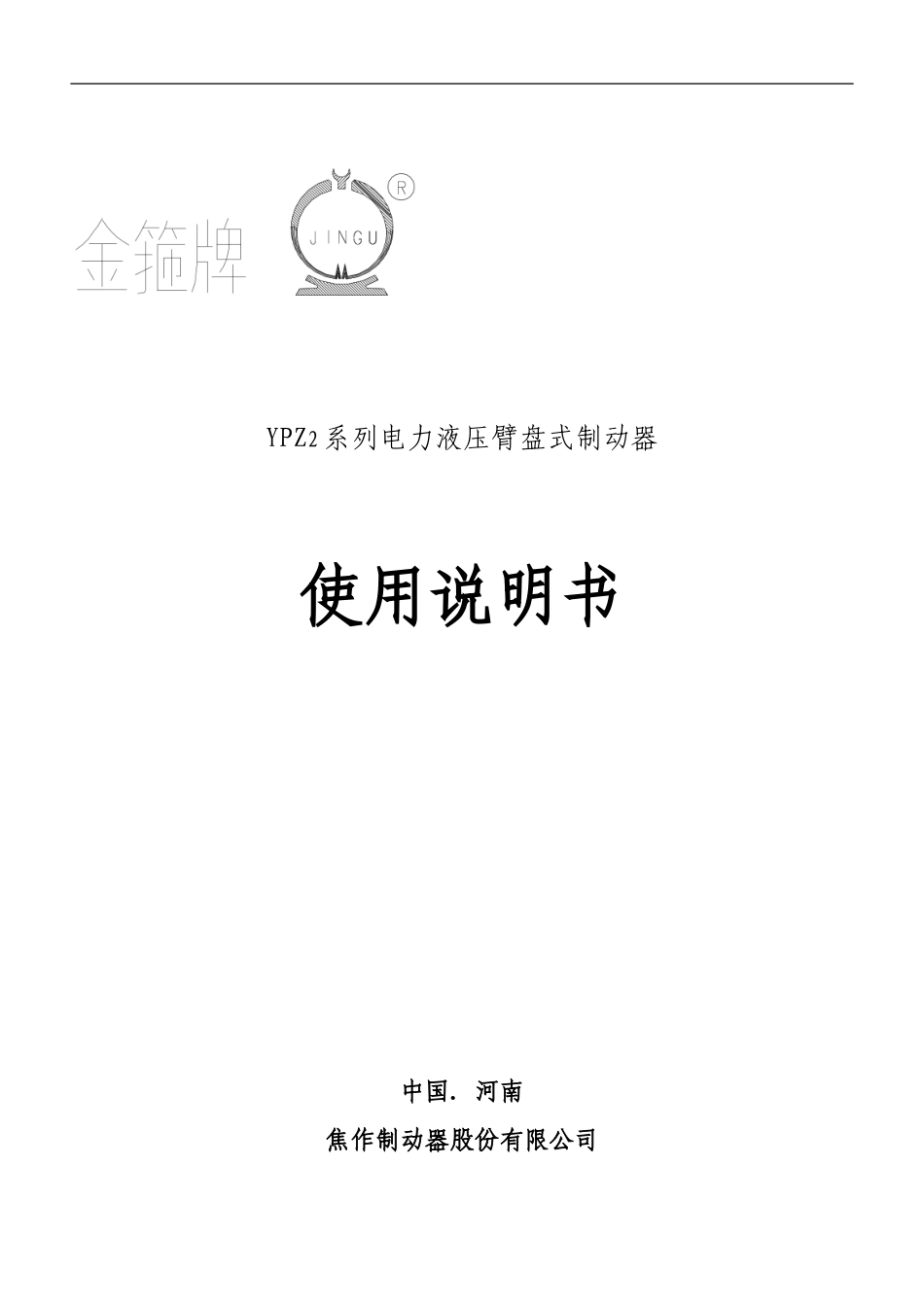

YPZ2系列电力液压臂盘式制动器使用说明书中国．河南焦作制动器股份有限公司目次一、产品概述—————————————————————————31、用途————————————————————————32、特点——————————————————————————33、适用范围——————————————————————————34、型号意义——————————————————————————4二、产品结构及工作原理—————————————————————61、制动器结构—————————————————————————62、制动器工作原理———————————————————————63、自动补偿附加装置结构及工作原理—————————————7三、产品结构尺寸及性能参数———————————————————-81、产品结构尺寸————————————————————————82、产品性能参数————————————————————————10四、产品开箱检查————————————————————————11五、产品的安装与调整——————————————————————111、制动器的安装———————————————————————112、制动器的调整———————————————————————14六、产品的使用与维护—————————————————————181、制动器的使用———————————————————————182、制动器的维护———————————————————————20七、常见故障及处理方法————————————————————-22八、产品的运输及储存—————————————————————-242九、易损件明细————————————————————————-24一、产品概述1、用途YPZ2系列电力液压臂盘式制动器（以下简称制动器）广泛适用于现代化的大型专用装卸机械、起重运输机械、港口码头、冶金等行业的减速、制动及安全保护。该系列制动器安装尺寸符合德国DIN5435标准。2、特点该系列制动器具有●主要摆动绞点均设有自润滑轴承，传动效率高、寿命长、在使用过程中无需润滑；●无石棉制动衬垫为插入式，更换方便快捷；●制动衬垫磨损自动补偿装置（单向轴承采用进口），可使瓦块退距和制动器力矩在使用过程中保持恒定；等特点。其结构件经过优化设计，安全可靠，根据用户需要可加装各种附加装置（订货需注明）：（1）、手动释放装置（2）、各种限位开关：（松闸限位开关、闭闸限位开关、摩擦片损极限限位开关、手动释放限位开关）通过PLC控制，实现故障报警（联锁），保证在使用中的整机安全。（3）、根据用户需要可提供防腐型产品，可适应沿海地带盐雾环境及冶金行业的酸雾环境。3、适用条件适用条件一般为：（1）、环境温度-40℃-+45℃.（2）、周围工作环境中不得有易燃、易爆及腐蚀性气体，空气相对湿度不大于90%。（3）、电源电压通常为三相380V、50HZ交流（根据用户需要也可生产适用于60HZ或其它电源电压，订货时请事先注明）。（4）、使用地点的海拔高度应符合GB755-2000及德国VDE0530标准。低于-20℃时，推动器工作液改用YH-10航空液压油或要求带加热器，详情参考Ed推动器使用说明书。4、型号意义YPZ2-□□/□□□-□制动器附加功能代号推动器附加功能代号推动器推力代号(10N)推动器代号(E)制动器中心高（Ⅰ、Ⅱ、Ⅲ）制动盘直径（mm）设计序号制动器型号3制动器附加功能代号表：功能代号表示意义M摩擦片磨损自动补偿装置K1松闸（上升）限位行程开关K2闭闸（下降）限位行程开关K3摩擦片磨损极限限位开关S1左式手动S2右式手动S3上置式手动推动器附加功能代号表：功能代号表示意义C制动弹簧d缓冲弹簧H上升延时阀S下降延时阀R加热器W复位弹簧推动器代号表二、产品结构及工作原理1制动器结构（如图1）推动器型号行程（mm）推力代号推力（N）Ed23/55023220Ed30/55030300Ed50/66050500Ed80/66080800Ed121/6601211250Ed201/6602012000Ed301/66030130004图12、制动器工作原理当主机工作时，制动器驱动装置--推动器通电，活塞在压力油的作用下迅速产生足...
