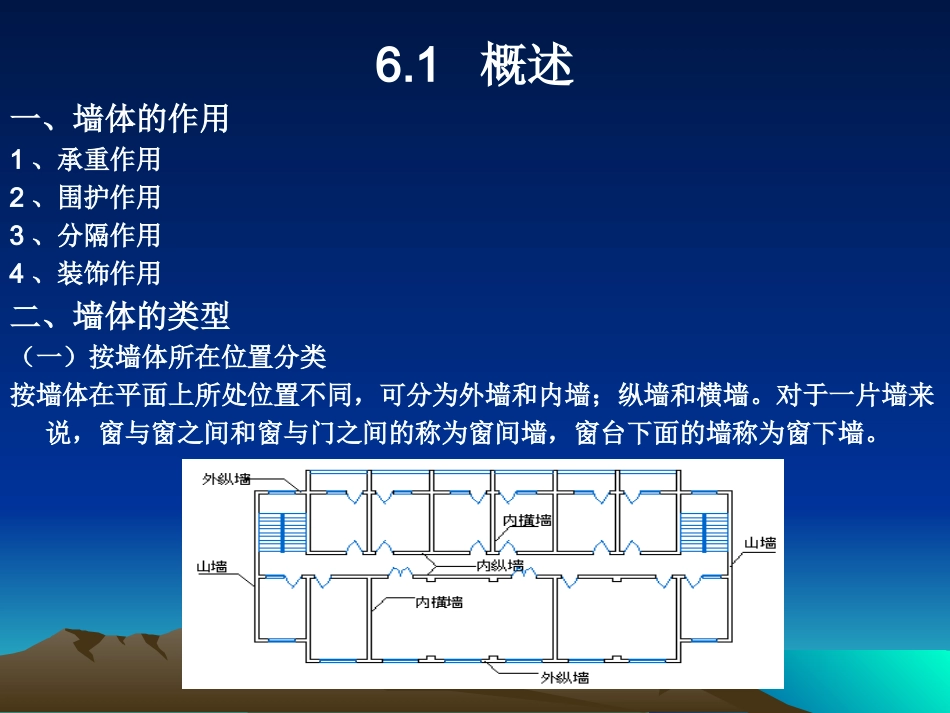

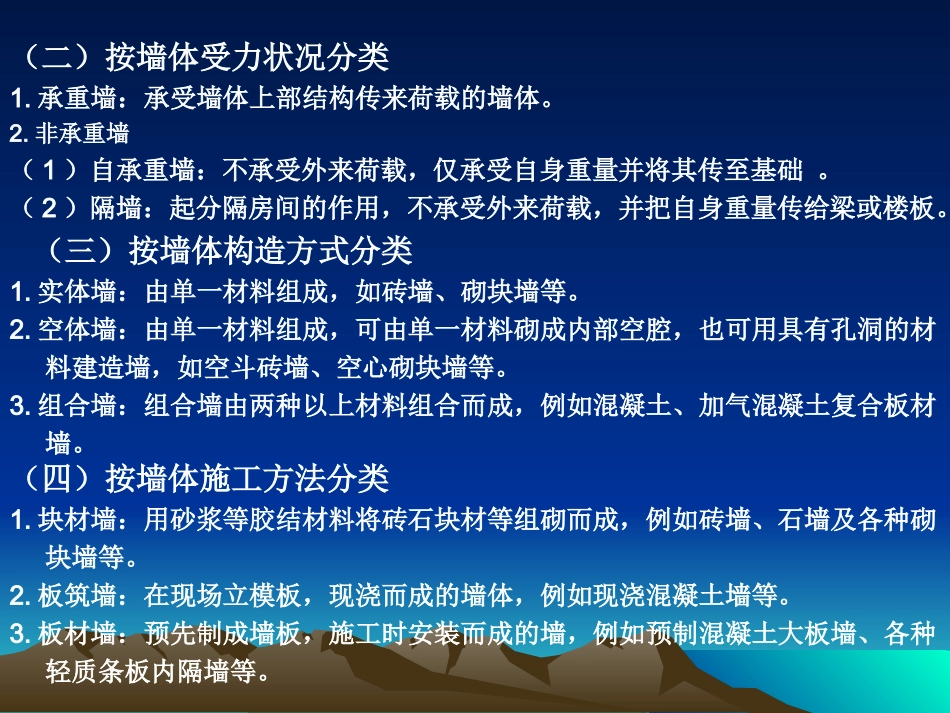

第六章墙体6.1概述一、墙体的作用1、承重作用2、围护作用3、分隔作用4、装饰作用二、墙体的类型（一）按墙体所在位置分类按墙体在平面上所处位置不同，可分为外墙和内墙；纵墙和横墙。对于一片墙来说，窗与窗之间和窗与门之间的称为窗间墙，窗台下面的墙称为窗下墙。（二）按墙体受力状况分类1.承重墙：承受墙体上部结构传来荷载的墙体。2.非承重墙（1）自承重墙：不承受外来荷载，仅承受自身重量并将其传至基础。（2）隔墙：起分隔房间的作用，不承受外来荷载，并把自身重量传给梁或楼板。（三）按墙体构造方式分类1.实体墙：由单一材料组成，如砖墙、砌块墙等。2.空体墙：由单一材料组成，可由单一材料砌成内部空腔，也可用具有孔洞的材料建造墙，如空斗砖墙、空心砌块墙等。3.组合墙：组合墙由两种以上材料组合而成，例如混凝土、加气混凝土复合板材墙。（四）按墙体施工方法分类1.块材墙：用砂浆等胶结材料将砖石块材等组砌而成，例如砖墙、石墙及各种砌块墙等。2.板筑墙：在现场立模板，现浇而成的墙体，例如现浇混凝土墙等。3.板材墙：预先制成墙板，施工时安装而成的墙，例如预制混凝土大板墙、各种轻质条板内隔墙等。6.2墙体的设计要求一、墙体的设计要求（一）结构要求对以墙体承重为主的结构，常要求各层的承重墙上、下必须对齐；各层的门、窗洞孔也以上、下对齐为佳。此外，还需考虑以下两方面的要求。1.合理选择墙体结构布置方案墙体结构布置方案有：（1）横墙承重：凡以横墙承重的称横墙承重方案或横向结构系统。特点：横墙间距密，加上纵墙的拉结，使建筑物的整体性好、横向刚度大，对抵抗地震力等水平荷载有利。但横墙承重方案的开间尺寸不够灵活，适用于房间开间尺寸不大的宿舍、住宅及病房楼等小开间建筑。（2）纵墙承重：凡以纵墙承重的称为纵墙承重方案或纵向结构系统。特点：楼板、屋顶上的荷载均由纵墙承受，横墙只起分隔房间的作用，有的起横向稳定作用。纵墙承重可使房间开间的划分灵活，多适用于需要较大房间的办公楼、商店、教学楼等公共建筑。（3）纵横墙承重：由纵向墙和横向墙共同承受楼板、屋顶荷载的结构布置称纵横墙（混合）承重方案。特点：房间布置较灵活，建筑物的刚度亦较好。混合承重方案多用于开间、进深尺寸较大且房间类型较多的建筑和平面复杂的建筑中，前者如教学楼、住宅等建筑。（4）部分框架承重：在结构设计中，有时采用墙体和钢筋混凝土梁、柱组成的框架共同承受楼板和屋顶的荷载，这时，梁的一端支承在柱上，而另一端则搁置在墙上，这种结构布置称部分框架结构或内部框架承重方案。它较适合于室内需要较大使用空间的建筑，如商场等。↗↗↘↘2.具有足够的强度和稳定性强度：指墙体承受荷载的能力，它与所采用的材料以及同一材料的强度等级、截面面积等有关。稳定性：与墙的高度、长度和厚度有关。高而薄的墙稳定性差，矮而厚的墙稳定性好；长而薄的墙稳定性差，短而厚的墙稳定性好。NfA012[]HhNfA荷载设计产生的轴力影响系数砌体抗压强度设计值截面面积（二）热工要求1.墙体的保温要求（1）增加墙体的厚度（2）选择导热系数小的墙体材料：泡沫混凝土、加气混凝土、陶粒混凝土、膨胀珍珠岩、膨胀蛙石、浮石及浮石混凝土、泡沫塑料、矿棉及玻璃棉等。（3）采取隔蒸汽措施2.墙体的隔热要求（1）外墙采用浅色而平滑的外饰面，如白色外墙涂料、玻璃马赛克、浅色墙地砖、金属外墙板等，以反射太阳光，减少墙体对太阳辐射的吸收；（2）在外墙内部设通风间层，利用空气的流动带走热量，降低外墙内表面温度；（3）在窗口外侧设置遮阳设施，以遮档太阳光直射室内；（4）在外墙外表面种植攀缘植物使之遮盖整个外墙，吸收太阳辐射热，从而起到隔热作用。（三）隔声要求1、加强墙体缝隙的填密处理。2、增加墙厚和墙体的密实性。3、采用有空气间层式多孔性材料的夹层墙。（四）抗震要求1、限制房屋总高度和层数2、限制建筑体型高宽比3、设置防震缝4、限制横墙最大间距5、设圈梁、构造柱6.3砖墙体构造一、砖墙材料（一）砖1.类型按生产工艺：烧结砖和非烧结砖按所用原材料：粘土砖、页岩砖、煤矸石砖、粉煤...
