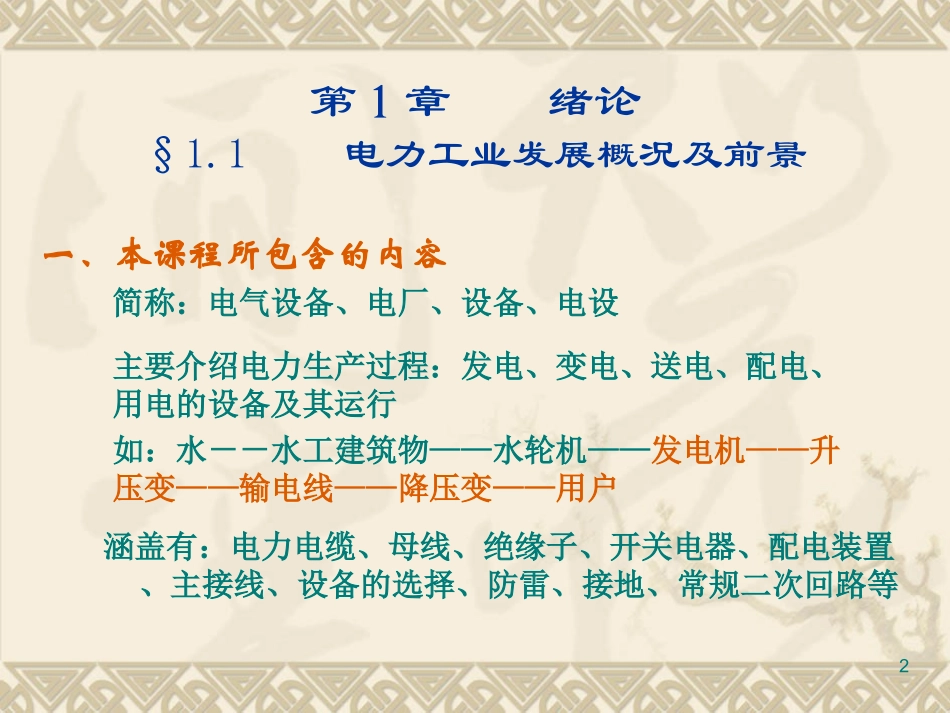

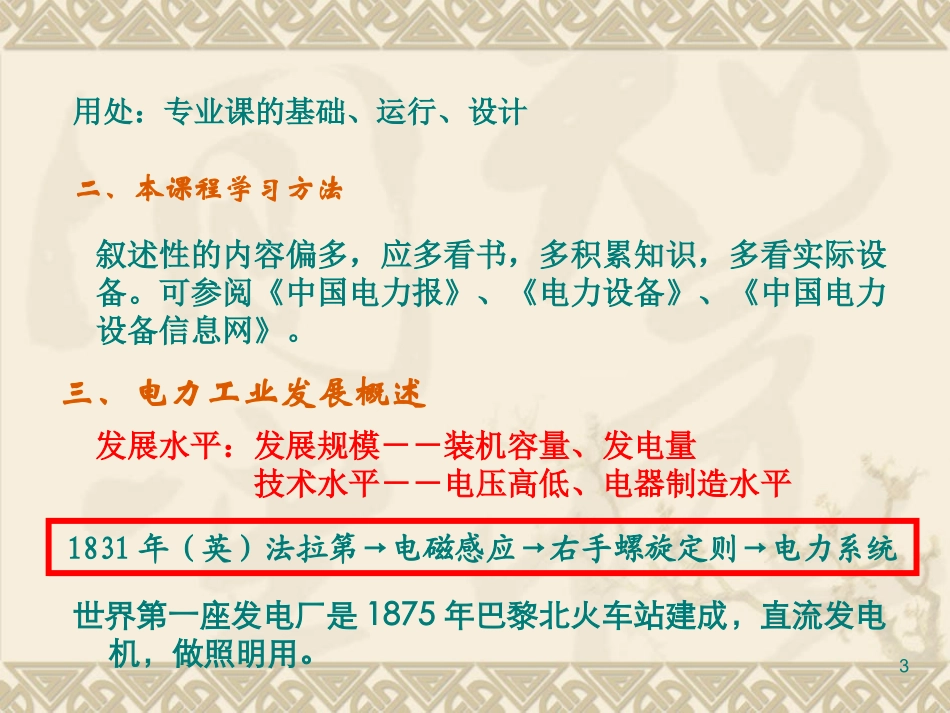

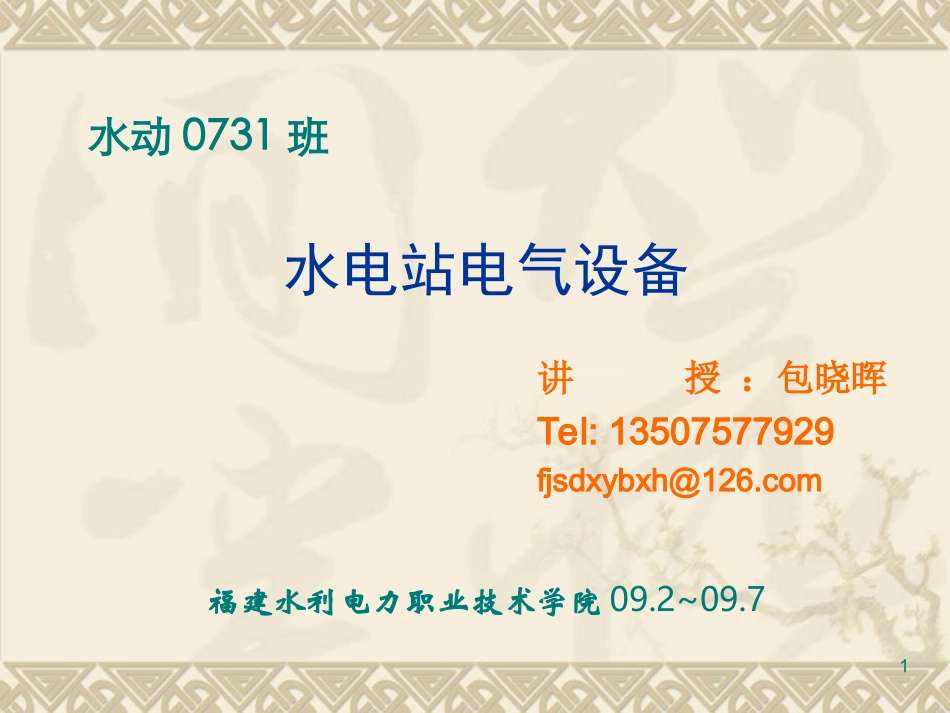

1水电站电气设备讲授：包晓晖Tel:13507577929fjsdxybxh@126.com水动0731班福建水利电力职业技术学院09.2~09.72第１章绪论§1.1电力工业发展概况及前景一、本课程所包含的内容主要介绍电力生产过程：发电、变电、送电、配电、用电的设备及其运行如：水－－水工建筑物——水轮机——发电机——升压变——输电线——降压变——用户简称：电气设备、电厂、设备、电设涵盖有：电力电缆、母线、绝缘子、开关电器、配电装置、主接线、设备的选择、防雷、接地、常规二次回路等3用处：专业课的基础、运行、设计叙述性的内容偏多，应多看书，多积累知识，多看实际设备。可参阅《中国电力报》、《电力设备》、《中国电力设备信息网》。发展水平：发展规模－－装机容量、发电量技术水平－－电压高低、电器制造水平三、电力工业发展概述二、本课程学习方法世界第一座发电厂是1875年巴黎北火车站建成，直流发电机，做照明用。1831年（英）法拉第→电磁感应→右手螺旋定则→电力系统4△2000年——全国装机3.14亿kW，年发电量13000亿kWh；(一）发展规模△1882年——上海建立第一个火电厂，12kW；△1949年——全国装机185万kW，年发电量43亿kWh，世界第25位；△1912年——昆明滇池石龙坝建立第一座水电站，2×240kW；△1987年——全国装机突破１亿kW；△1995年3月——全国装机突破2亿kW；5展望：△2010年－－将达10亿kW，年发电量6万亿kWh；△2020年－－将达18亿kW，年发电量12万亿kWh；△2001年－－全国装机3.3861亿kW，年发电量14839亿kWh（其中水电装机7700万kW，跃居世界第一）；△2004年－－全国容量达到4．23亿千瓦,年发电量2.1万亿kWh；（其中水电装机突破１亿kW）△2006年－－全国发电装机容量达到6.22亿千瓦，同比增长20.3％。其中，水电达1.2857亿千瓦，约占总容量20.67％；火电达4.84亿千瓦，约占总容量77.82％。发电量达到28344亿千瓦时，增长13.5％。△截至2007年年底，全国发电装机容量达到7.13亿千瓦，同比增长14.36%。其中，水电装机达到1.45亿千瓦，约占总容量20.36%6全国各代表性年份的总装机容量及年发电量一览表年份总装机容量（万kw）世界排名年发电量（亿kw.h）世界排名备注1882～1949185(16)21(43)72519601192(194)9594(74)--总装机突破1000万198710290(3019)54973(1000)--总装机突破1亿199521722(5218)410069(1868)--总装机突破2亿199623654(5558)210794(1869)2结束全国性缺电局面200031932(7935)213685(2431)2总装机突破3亿200444070(10826)221870(3280)2总装机突破4亿200551718(11739)224975(3964)2总装机突破5亿200662200(12857)228344(4167)2总装机突破6亿200771329(14526)2325592总装机突破7亿71999年－－福建电网装机容量9657.4MW，年发电量356亿kWh，水电占48.8%，网内主要火电厂有嵩屿2×60万、福州电厂（700MW）、永安电厂（350MW）、漳平电厂（200MW）主要水电厂有水口水电站（1400MW）、古田溪水电站（259MW）等。截至2004年底，全省发电装机容量达1552.4万千瓦；全社会用电量664.36亿千瓦时。1908年——福州耀华电灯公司，15马力柴油机，发电供200盏电灯；我省概况2006年装机容量新增443万千瓦，累计已达2205万千瓦。2007年全社会用电量突破千亿度，达1294.3亿度。8（二）技术水平我国的技术水平有很大的提高：目前我国基本上进入大电网、大电厂、大机组、高电压输电、高度自动控制的新时代。大机组：目前已掌握100万kW火电机组和100万kW核电机组的整体技术葛洲坝——271.5万kW；三峡水电站的机组布置在大坝后侧，共安装32台70万千瓦水轮发电机组，其中左岸14台，右岸12台，地下6台，另有2台5万千瓦的电源机组，总装机容量2250万千瓦，远远超过位居世界第二的巴西伊泰普水电站。位于雅鲁藏布江的墨脱水电站，经查勘研究，其装机容量可达4380万kW，多年平均年发电量2630亿kW·h。高电压：各电网中500KV（包括330KV）主网架逐步形成和壮大。220kV电网不断完善和扩充。2003年9月19日，西北750kV官亭至兰州输变电工程开工。9高自动化：微机在水电站、变电所中的广泛应用，省及以上电网现代化的调度自动化系统基本实现了实用化，以数据通信为特征的覆盖全国各主要电...
