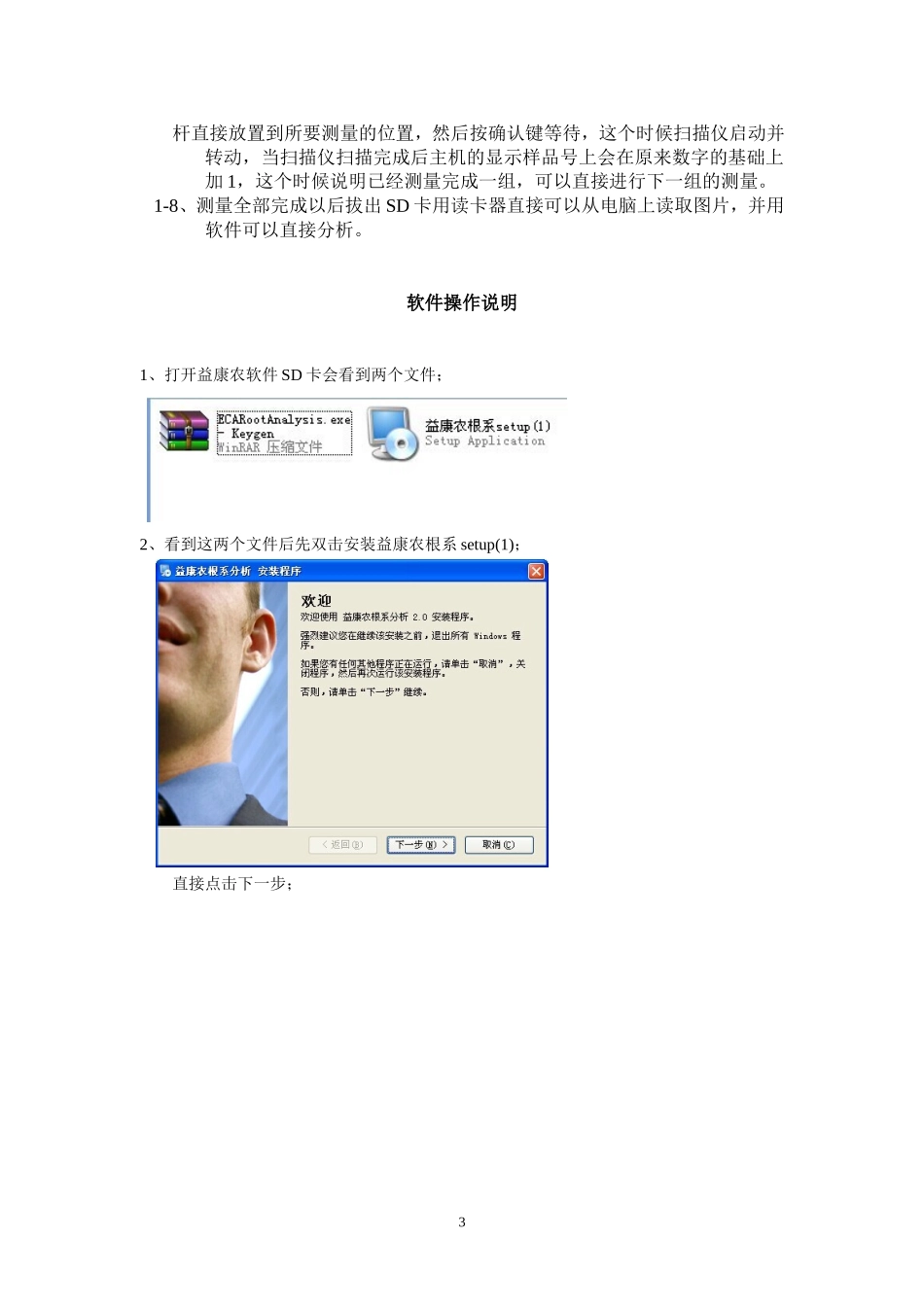

ECA-GX02植物根系生长监测系统植物根系生长监测系统使用说明书仪器的安装使用在作物播种以前用户需要提前把厂家提供的有机玻璃管埋入需要测量的位置1、仪器组成SD卡主机扫描仪充电器延伸杆1-1、首先取出扫描仪把SD卡插入到相对应的位置；1-2、把扫描仪出线口的航空插头与主机的航空插头连接；1-3、把延伸杆拿出，用连接螺丝连起来，然后与扫描仪接口连接（出厂共提供200CM的延伸杆，每50CM为一段，分别可以测量50CM\100CM\150CM\200CM，用户需要测量那个阶段的就连接相对应数量的杆。）然后把延伸杆与扫描仪连接，方便往地下送扫描仪用；1-4、打开主机右侧面的电源，这时直接进入到测量的界面：日期扫描时间测量组数当前时间1-5、打开主机后如果时间日期都是当前实时的话可以直接测量，如时间和当前时间有出入的话，我们需要按面膜上的取消键进入到设置时间页面，在按上键来调整；1-6、调整完成后进入到测量界面后先不用着急把扫描仪放入到地下测量，我们需要先手拿扫描仪看着扫描仪上的扫描条，然后按下主机的测量键，看看扫描条是否会亮着白色的灯，然后是的话可以直接放入到地下测量如果没有亮的话请关闭主机然后重新开启。放入地下如下：1.-7、全部都准备好后把扫描仪放入到以前准备好的有机玻璃管中，手拉上延210/1011:20:40SCANTIMES001杆直接放置到所要测量的位置，然后按确认键等待，这个时候扫描仪启动并转动，当扫描仪扫描完成后主机的显示样品号上会在原来数字的基础上加1，这个时候说明已经测量完成一组，可以直接进行下一组的测量。1-8、测量全部完成以后拔出SD卡用读卡器直接可以从电脑上读取图片，并用软件可以直接分析。软件操作说明1、打开益康农软件SD卡会看到两个文件；2、看到这两个文件后先双击安装益康农根系setup(1)；直接点击下一步；3选择“我同意该许可协议的条款”后下一步会亮，然后点击下一步；输入贵单位的名称后点击下一步或无其他操作直接点击下一步；点击更改可以把软件安装到您需要的盘符里或无操作直接默认安装C盘，点击下一步；4直接点击下一步；直接点击下一步；5点击完成，这个时候表示益康农根系分析软件已经安装完毕；3、在桌面上找到益康农根系软件所对应的图标，然后双击这个时候出现上图的对话框，出现的机器码由益康农公司密匙设定来完成，直接点击确定这时候表示益康农公司提供的机器码已经复制。4、把所复制到的机器码发送给益康农公司来获取密匙把益康农公司提供的这个密匙文件复制一下，放置到益康农根系软件的文件夹中，这个时候益康农根系分析软件已经可以使用。5、当ECA-GX02软件启动时，如果安装了兼容的扫描仪或照相机驱动，选择的资源窗口显示出连接到的设备，这个视窗要求你去选择一个连接到的设备。点击要相对应的扫描仪然后点击选定，这个时候可以直接进入软件界面；6上图为进入主页面后的页面，点击确认键启动软件或等待5秒后直接启动软件。6、启动软件后选择软件界面左上方的“I图像”，点击“起始”选择磁盘点击确定，这个时候软件左上方会出现这个图标。点击这个图标显示打开界面，选择您图片保存的位置然后打开。软件左上方的这三个图标分别为四方的为矩形选择区域、圆形的为圆形选择区域、第三个为自由选择区域，同过三个不同区域的选择可以完成您需要7分析的区域。当选择好图标后在分析界面圈起来您需要分析的区域会出现：建立分析区域后，显示样品识别窗口，您可以输入标记信息，输入好后点击确定；在样品标记窗口点击确定后，ECA-GX02软件开始分析并显示一个进展条，通过键盘上的S键分析会停止。分析结束后，点击创建文件（如果鉴定人和操作者在以前保存过数据者此步骤不出现），这时会显示一个窗口，提示保存数据的文件名称，输入名称后保存完成。此时在软件的左侧命令区域同时也会出现测量结果；（Len：根长；SA：跟表面积；VOL：总根体积；PA：总根投影面积；AVGD：跟平均直径）现在您可以看到分析区域上方出现的根系分布图和根系骨架，它指示根系各个部分被测量和他们所属的直径类型；8这个时候整个的分析过程结束；命令区域说明命令区域是为了接受命令和显示信息。1、为获取图标，表示获取图片的方式，在...
