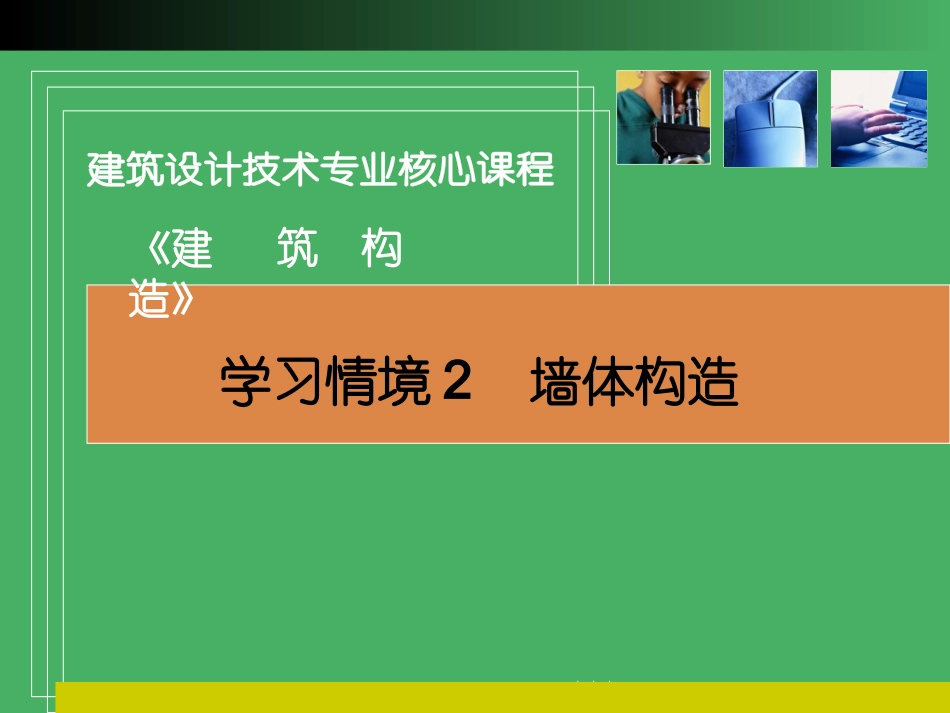

学习情境2 墙体构造VIP免费

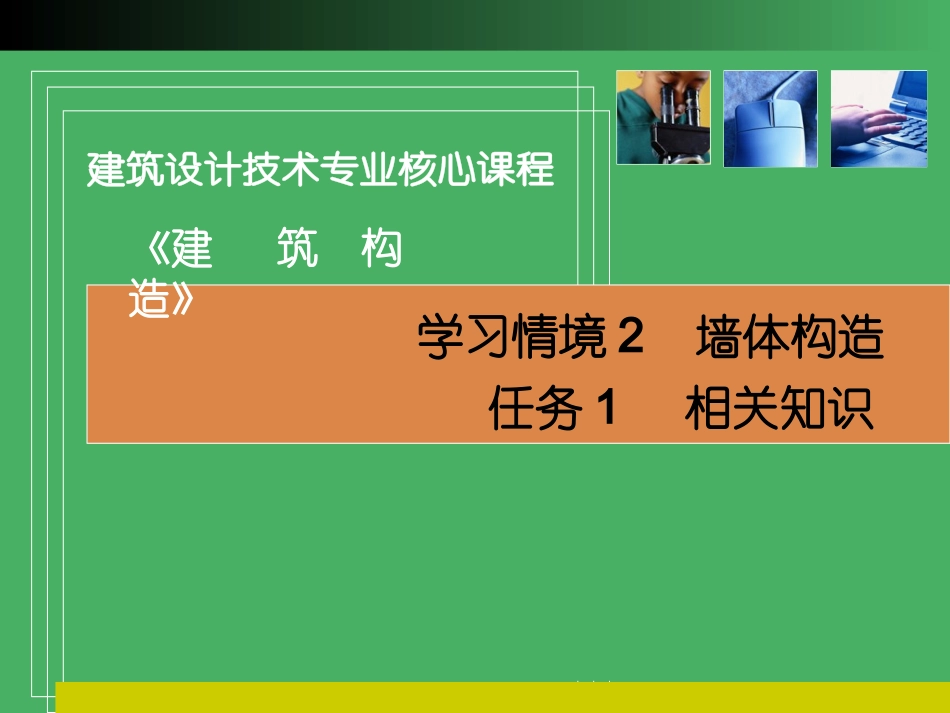

《建筑构造》学习情境2墙体构造《建筑构造》学习情境2墙体构造任务1相关知识学习目标重点关注教学内容基本概念教学诊所学习目标：能力目标1.具有根据实际建筑物情况确定墙体材料和墙体类型的能力2.能根据建筑物的环境条件合理确定墙体构造设计方案知识目标1.弄清墙体分类2.了解常用墙体材料及其性能3.理会墙体构造设计要求学习目的重点关注教学内容基本概念教学诊所内容：（1）墙体类型：从几个类型的图入手,引出。（2）墙体作用：案例式----以本教学为案例：承重、围护、分隔作用（3）墙体材料：讨论式-----用实物展示，对照讨论。块材、砂浆一、墙体的类型按位置和方向分类外墙内墙外横墙外纵墙内横墙内纵墙2.1墙体的类型和作用外墙内墙窗间墙女儿墙檐墙窗下墙纵墙横墙山墙按受力分类承重墙非承重墙按墙体材料分类砖墙板材墙砌块墙混凝土墙石墙土墙按构造组合方式分类实体墙空体墙复合墙按施工方法分类叠砌墙板筑墙板材墙二、墙体作用（一）承重作用-----具有足够的强度和稳定性要求：合理选择承重方案（二）围护作用：抵御自然界各种因素要求：防风、雨、火、噪声、辐射、保温、隔热、防潮（三）分隔作用：分成若干使用空间（四）其他要求《建筑构造》学习情境8墙体构造任务2块材墙构造学习目标重点关注教学内容基本概念教学诊所学习目标：能力目标1.能根据墙体尺度需要选择合理的组砌方案2．具有对块材墙进行墙脚部位、墙身部位、进行墙身加固的构造设计能力知识目标1.弄清墙体的尺度2.弄清墙脚部位、墙身部位、进行墙身加固的构造做法学习目的重点关注教学内容基本概念教学诊所内容：（1）墙体尺度（2）墙体细部构造：一、块材1、烧结普通砖类型：有红砖和青砖。规格：240mm×115mm×53mm。存在的问题：毁田严重，能耗较高，且不利于建筑节能。2、新型砖（1）新型烧结砖：空心黏土砖、多孔砖、烧结粉煤灰砖、烧结煤矸石砖、烧结页岩砖等。（2）非烧结砖：蒸压灰砂砖、蒸压粉煤灰砖、煤渣砖任务2块材墙构造3、砌块用于砌筑墙体的砌块有：普通混凝土小型空心砌块、蒸压加气混凝土砌块、轻集料混凝土小型空心砌块、粉煤灰砌块、石膏砌块、粉煤灰小型空心砌块、泡沫混凝土砌块。二、砂浆1.砌筑砂浆原材料及要求（1）水泥1）作用2）品种的组成、性质----表2-43）等级划分及要求4）应用（2）砂（3）掺合料（石灰、石膏）（4）外加剂（减水剂、防水剂、早强剂）（5）水2.砌筑砂浆分类与性能（1）要求（2）种类（3）强度分级砖墙的类型根据砖墙的材料不同可分为：烧结普通砖墙、蒸压灰砂砖墙、烧结粉煤灰砖墙、蒸压粉煤灰砖墙、煤渣砖墙、烧结煤矸石砖墙、烧结页岩砖墙等。根据砖墙的构造不同可分为：实体墙、空斗墙。根据砖墙所用材料的构造不同可分为：多孔砖墙、空心砖墙和实心砖墙。砖墙的组砌1、实心砖墙的组砌墙厚：12墙、18墙、24墙、37墙、49墙砌筑原则：横平竖直、内外搭接、上下错缝、砂浆饱满砌筑方式：全顺式、一顺一丁式、多顺一丁式、每皮丁顺相间式顺砖全顺式三顺一丁式一顺一丁式丁砖2、多孔砖墙的组砌M型多孔砖的组砌方式一般只采用全顺式，其孔平行于墙面，上下皮竖缝相互错开，1/2砖长。P型多孔砖的组砌方式有一顺一丁式和丁顺相间式两种，其上下皮竖缝相互错开1/4砖长。3、空心砖墙的组砌全顺式砌筑，孔洞方向与地面平行，上下皮竖缝相反错开1/2砖长，有特殊要求时,孔洞边可垂直于地面砌筑。二、墙的细部构造（一）墙脚构造墙脚构造是指首层地面以下，基础以上的墙体段构造。构造包括：勒脚、散水、防潮层等。防潮层勒脚散水1、勒脚定义：外墙外侧与接近室外地坪的部分。作用：保护、美化，改善、完善其功能。设置要求：高度是室内外地面之间的高差部分。构造：可采用砌块、混凝土、毛石、砖砌。混凝土砌块混凝土毛石砖2、散水定义：靠近勒脚下部，沿建筑的四周设置的水平排水坡称散水。作用：尽快排除建筑四周的水。设置要求：坡度应不小于3%，宽度一般为0.6—1.0m。构造做法：细石混凝土面层散水、水泥砂浆面层散水、石材面层散水。水泥砂浆面层散水水泥砂浆面层混凝土垫层素土夯实L3%铺砖灌沙缝散水素混凝土散水片石灌浆散水碎石灌浆水泥面散水3...
