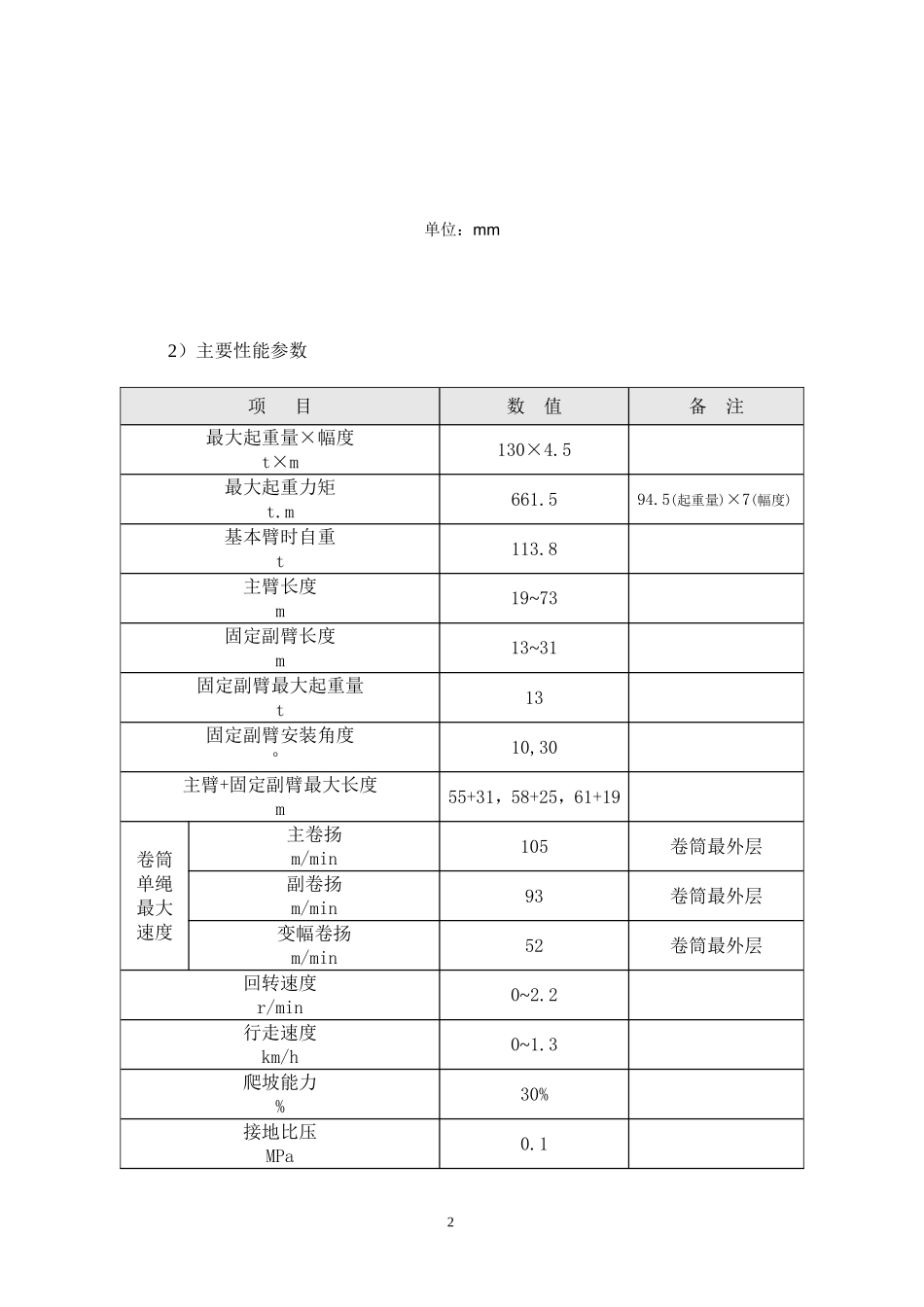

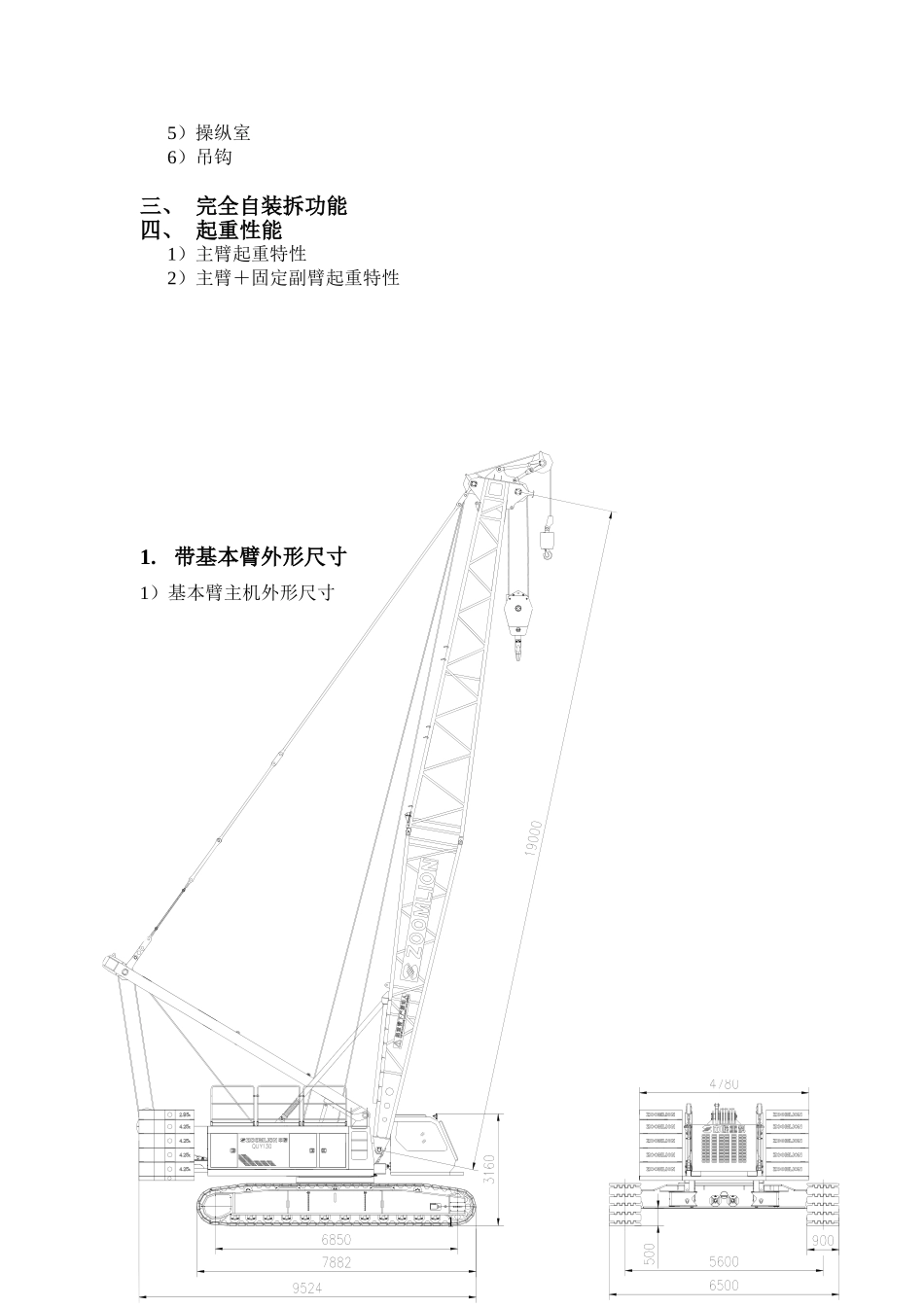

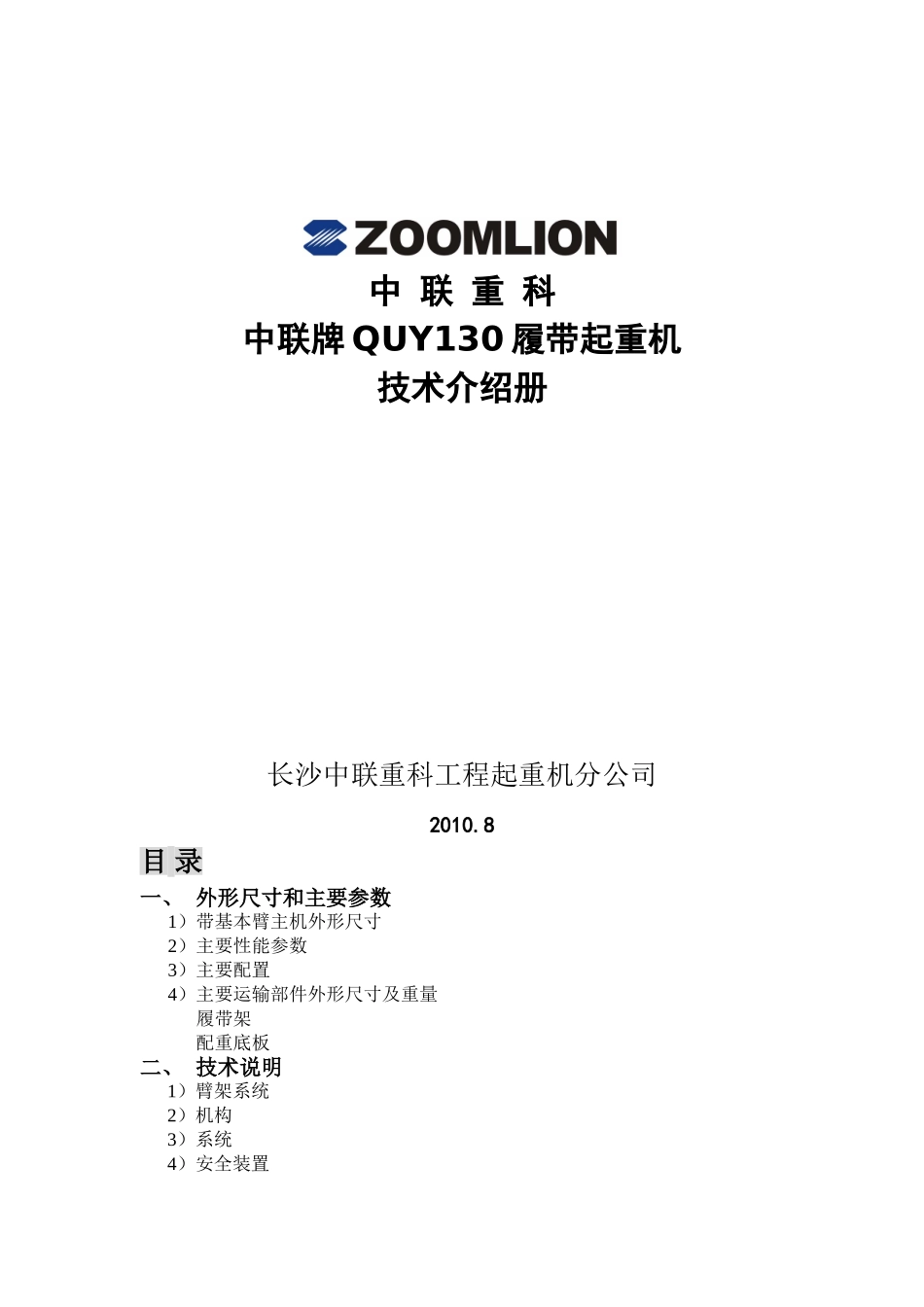

中联重科中联牌QUY130履带起重机技术介绍册长沙中联重科工程起重机分公司2010.8目录一、外形尺寸和主要参数1）带基本臂主机外形尺寸2）主要性能参数3）主要配置4）主要运输部件外形尺寸及重量履带架配重底板二、技术说明1）臂架系统2）机构3）系统4）安全装置5）操纵室6）吊钩三、完全自装拆功能四、起重性能1）主臂起重特性2）主臂＋固定副臂起重特性1.带基本臂外形尺寸1）基本臂主机外形尺寸1单位：mm2）主要性能参数项目数值备注最大起重量×幅度t×m130×4.5最大起重力矩t.m661.594.5(起重量)×7(幅度)基本臂时自重t113.8主臂长度m19~73固定副臂长度m13~31固定副臂最大起重量t13固定副臂安装角度°10,30主臂+固定副臂最大长度m55+31，58+25，61+19卷筒单绳最大速度主卷扬m/min105卷筒最外层副卷扬m/min93卷筒最外层变幅卷扬m/min52卷筒最外层回转速度r/min0~2.2行走速度km/h0~1.3爬坡能力%30%接地比压MPa0.12总外形尺寸长×宽×高m9.55×6.5×3.2不含桅杆臂架发动机额定功率/转速Kw/rpm209/2000最大输出扭矩/转速N.m/rpm1356/1400排放标准U．S．EPATierⅢ履带轨距×接地长度×履带板宽度mm5600×6850×9003）主要运输部件外形尺寸及重量（单位：mm）主机—35t×1履带总成—14.5t×2配重底座—7.06t×13配重块—4.25t×4配重块—4.25t×4配重块—2.95t×1配重块—2.95t×1吊钩（100t吊钩）1.93t×1吊钩（160t吊钩）2.377t×14副吊钩（50t吊钩）1.358t×1副吊钩（30t吊钩）0.762t×1副吊钩（12t吊钩）0.461t×1主臂底节臂（宽度1802）--1.44t×15主臂顶节臂（宽度1802）--1.91×1主臂3m臂节（宽度1802）--0.41t×1主臂6m臂节（宽度1802）--0.715t×1主臂9m臂A（宽度1802）--1.02t×26主臂9m臂（宽度1802）--0.937t×3桅杆（宽度1560）--2.24t×1固定副臂底节臂（宽度960）--0.324t×1固定副臂顶节臂（宽度960）--0.397t×1固定副臂6m臂节（宽度960）--0.233t×37固定副臂撑杆（宽度852）--0.479t×12.技术说明1)臂架系统臂架系统为桁架式结构，臂节的管材为高强度无缝钢管，各臂节用销轴联结。主臂长度范围：19m~73m中间段长度：3m，6m，9m主臂臂长组合表：主臂臂长主臂相应长度标准节包数量（件）8（米）三米节包六米节包九米节包19000221002520028110312103412037111402114312146112492125212255113582136112364114672147012473115固定副臂主臂长度：40m~61m固定副臂长度：13m~31m中间段长度：6m安装角度：10°和30°固定副臂臂长组合表2)机构主、副起升机构内装常闭型碟式制动器的行星减速机，由液压马达驱动，可实现高速和低速两档速度范围，卷筒为双折线绳槽，防旋转钢丝绳。主卷扬钢丝绳直径26mm钢丝绳长度310m单绳拉力130kN外层最大速度105m/min固定副臂臂长（米）固定副臂相应长度标准节包数量（件）六米节包1301912523139副卷扬钢丝绳直径26mm钢丝绳长度200m单绳拉力130kN外层最大速度93m/min变幅机构内装常闭型碟式制动器的行星减速机，由液压马达驱动，卷筒为双折线绳槽，带有防回转棘轮。变幅卷扬钢丝绳直径22mm钢丝绳长度195m单绳拉力114kN外层最大速度52m/min回转机构回转机构由变量轴向内藏式柱塞液压马达、齿轮减速机、常闭式回转制动器、小齿轮及回转支承组成，通过小齿轮带动回转支承实现360°全回转运动，从而实现上车的回转功能。回转机构带可控滑转操纵、减小冲击，在启动制动时更平稳。回转机构采用回转闭式系统，冲击力小，回转启动与制动更加平稳，回转机构的可控自由滑移功能，可更好的适应作业要求。回转可实现从0～2.2r/min的无级调速。运输时回转机构可通过转台前机械锁定装置进行锁定，保证了运输过程的安全。行走机构两履带各有一套液压马达和减速机。减速机为常闭型碟式制动器的行星减速机。两侧履带能实现直线行走、单边转向、差速转向、原地转向、带载行驶等动作。行使速度：0～1.3km/h爬坡能力：30％履带张紧：通过千斤顶涨紧，快捷、方便、可靠。桅杆顶升机构由桅杆、桅杆顶升油缸和辅助液压系统等组成，在整机自拆装（或转场）时使用。油缸与平衡阀之间采用的板式连接，使安全可靠性更高。把桅杆自水平位置顶过90度至合适位置。，便可连接拉...
