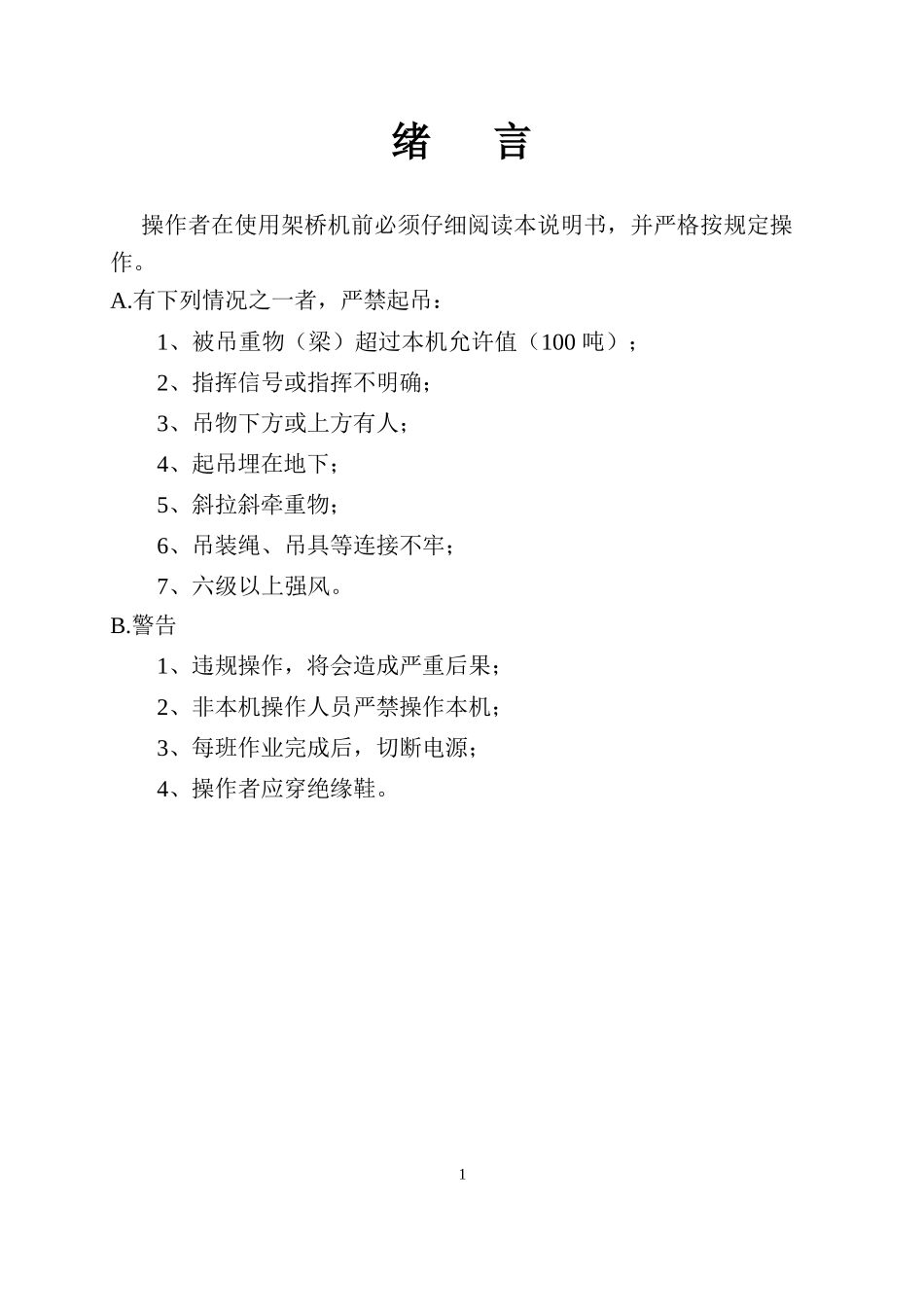

JQJ100/30 架桥机使用说明书有限公司绪言操作者在使用架桥机前必须仔细阅读本说明书，并严格按规定操作。A.有下列情况之一者，严禁起吊：1、被吊重物（梁）超过本机允许值（100 吨）；2、指挥信号或指挥不明确；3、吊物下方或上方有人；4、起吊埋在地下；5、斜拉斜牵重物；6、吊装绳、吊具等连接不牢；7、六级以上强风。 B.警告1、违规操作，将会造成严重后果；2、非本机操作人员严禁操作本机；3、每班作业完成后，切断电源；4、操作者应穿绝缘鞋。1目录一、桥机的性能介绍........................................................................３二、桥机的特点................................................................................４三、设备安装....................................................................................４四、使用说明....................................................................................５五、注意事项....................................................................................５六、 桥队人员配置.........................................................................６七、质量承诺....................................................................................６八、售后服务承诺............................................................................７附图1、架桥机总图2、架桥机过孔示意图3、架桥机电气原理图4、液压管线连接示意图河南省长城起重设备有限公司 一、桥机的性能介绍1、用途本公司生产的 JQJ100/30 桁架式架桥机，适用于平原、山区修筑坡度＜2%、弯曲半径＞200m、跨度≤30m、重量＜100t 的预制桥梁架设。同时该型号架桥机具有自重轻、安装拆卸和运输便利的特点。作为一种简便有效的架桥机受到桥梁架设施工单位的普遍欢迎。2、主要性能及主要技术参数：型号：JQJ100/301）．主体结构主体结构由五大部分组成：（1）主梁，前框架和后上横梁。（2）起重天车及吊具。（3）前后支承移动轮组及轨道系统。（4）中托轮机构。（5）前后液压油缸顶升机构。2）．外形尺寸：1.跨度：30 米2.桥机总长：54 米3.总高：＜8.6 米4.主结构宽度：＜8 米3）．最大起重量：50t×2；主起升速度：0.75 米/分钟；卷扬机 2 台，电机功率：15KW×2；4）．天车横移速度：2.3 米/分钟；功率：1.5kw×2;纵移速度：2.3 米/...
