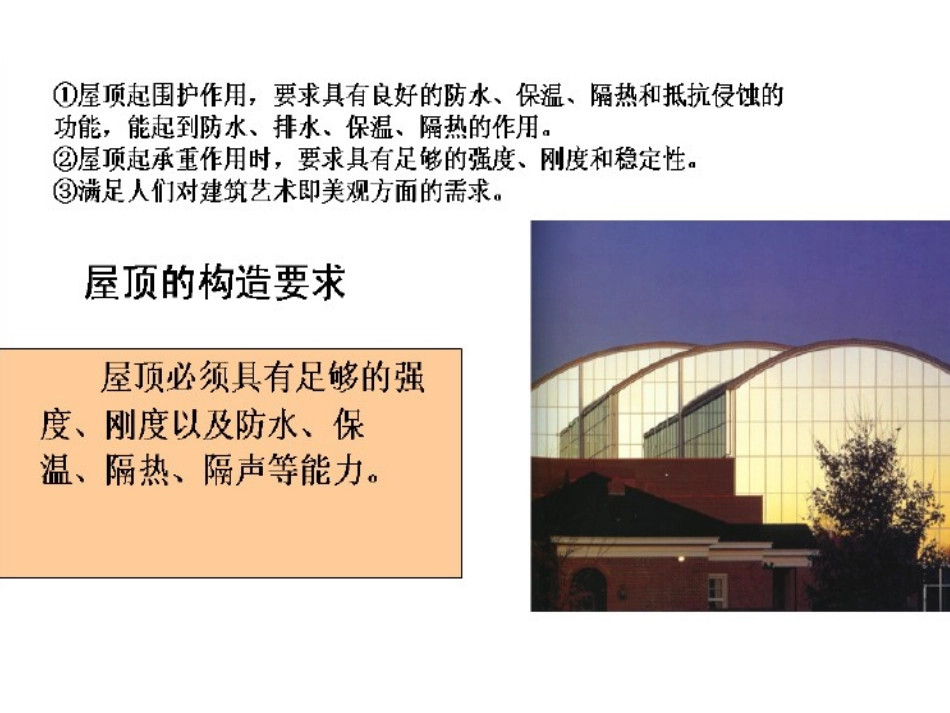

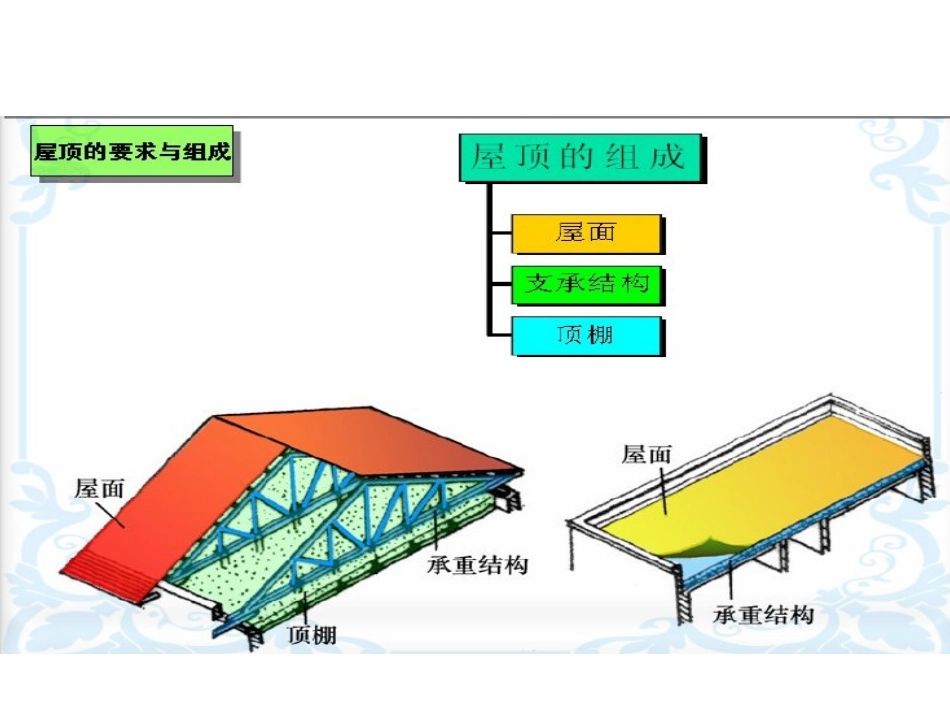

第六章屋盖第一节屋盖的形式及设计要求•屋盖的形式是根据屋面支撑结构形式的不同而不同的，常见的有平屋面、坡屋面及曲面屋面。一般民用建筑常见的屋面形式为平屋面和坡屋面两种。•二、屋盖的设计要求•1、防水要求•作为维护结构，屋盖最基本的功能就是防止渗漏，防止渗漏主要是采用不透水的屋面材料及合理的构造处理来达到防水的目的，另一做法就是排水，根据情况适当的采取排水措施将屋面积水迅速排掉。•2、保温隔热要求•保温与隔热是我们对建筑物舒适度的基本要求，寒冷地区需要保温、炎热地区需要隔热，为保持室内气温的稳定就要求外维护结构具有良好的热工性能•屋盖的保温是选用导热系数小的材料，阻止室内热量流向室外。•屋盖的隔热是通过通风间层，利用风压及热压差带走一部分辐射热。•3、结构要求•有上人屋面和不上人屋面两种，和楼板一样要能够承载一切人和家具等荷载•4、建筑艺术要求•5、其他要求•二、屋盖的排水•1、排水坡度的表示方法•平屋顶一般为现浇或预制钢筋混凝土结构，为保证平屋顶的防水质量，现已大多采用现浇屋面板形式。屋面坡度的形式有两种：①、直接将屋面板根据屋面排水坡度铺成倾斜式，称为结构找坡。②、是在平铺的屋面板上用轻质材料垫出屋面所需的排水坡度，称为材料找坡在屋顶上设置保温层的，也可直接利用轻质保温材料做出排水坡度。平屋顶屋面的最小排水坡度：结构找坡宜为3%；材料找坡宜为2%。当屋面跨度大于18m时，应采用结构找破，满足排水坡度的要求同时节约用料。平屋顶的天沟，檐沟纵向坡度不应小于1%，沟底水落差不得超过200mm，并不得流经变形缝和防火墙。2、平屋顶的防水构造平屋顶由于屋面坡度比较平缓，做好屋面防水构造显然十分重要。平屋顶的防水构造涉及到屋面的防水材料，不同的屋面防水材料有着不同的构造要求和做法。目前国内常用的平屋顶防水材料主要分为卷材防水、涂膜防水和刚性防水等几种。•(1)、卷材防水屋面构造•①、卷材材料与使用范围•用于屋面的防水卷材有合成高分子防水卷材、高聚物改性沥青防水卷材、沥青油毡等，这些防水卷材均适用于防水等级为Ⅰ~Ⅳ级的屋面防水。•②、保护层•为防止防水卷材产生龟裂和流淌现象，用以屋面的卷材防水层上面应设置保护层，可采用与防水层材料性能相容、粘接力强、耐风化的浅色涂料，或粘贴铝箔作为保护层。也可采用20mm厚的水泥砂浆（每1㎡设分隔线）30mm厚的细石混凝土（宜产微膨胀剂）或预制块做保护层，并应按规定留出分隔缝。采用热玛帝脂粘接的沥青防水卷材保护层，一般选用直径3~5mm浅色绿豆砂。绿豆砂应预热至100℃左右，随刮热马蒂脂，随铺撒热绿豆砂。当设计为上人屋面时，选用块材或细石混凝土为保护层时，应根据使用功能要求确定起保护厚度，并在防水层之间应作一层隔离层•③、卷材防水层•卷材防水层在于突出屋面结构处如女儿墙、变形缝、烟囱等，以及在屋面基层的转角处，如落水口、天沟、檐沟屋脊等，应根据卷材种类分别作出圆弧。••卷材种类圆弧半径（mm）沥青防水卷材100~150•高聚物改性沥青防水卷材50•合成高分子20•卷材铺设方向：•当屋面坡度小于3%时，卷材宜平行屋脊铺贴；•当屋面坡度在3%~15%之间时，卷材可平行或垂直屋脊铺贴。•当屋面坡度大于15%或屋面受震动时，沥青防水卷材应垂直屋脊铺贴；而高聚物改性沥青防水卷材和合成高分子防水卷材可平行或垂直铺贴。•使用卷材屋面的坡度不宜超过25%，当不能满足坡度要求时，应采取防止卷材下滑的措施。•上下层卷材不得相互垂直铺贴。同时，为了保证卷材屋面防水质量，卷材之间应有一定的搭接长度，并在卷材搭接处用材料性能相容的密封材料封严实。•卷材搭接宽度•搭接方向短边搭接宽度（mm）长边搭接宽度（mm）铺贴方法空铺法空铺法•满贴法点沾法满贴法点铺法•卷材种类条粘法条铺法•沥青防水•卷材10015070100•高聚物改•性沥青防8010080100•水卷材•合成高粘贴法8010080100•分子防•水卷材焊接法50•防水等级按我国现行的《屋面工程技术规范》GB50345----2004进行分类见P106表。•当屋面防水等级为Ⅰ级或Ⅱ级多道防水时，可采用多道卷材，宜可与卷材、涂膜、刚性防水复合...
