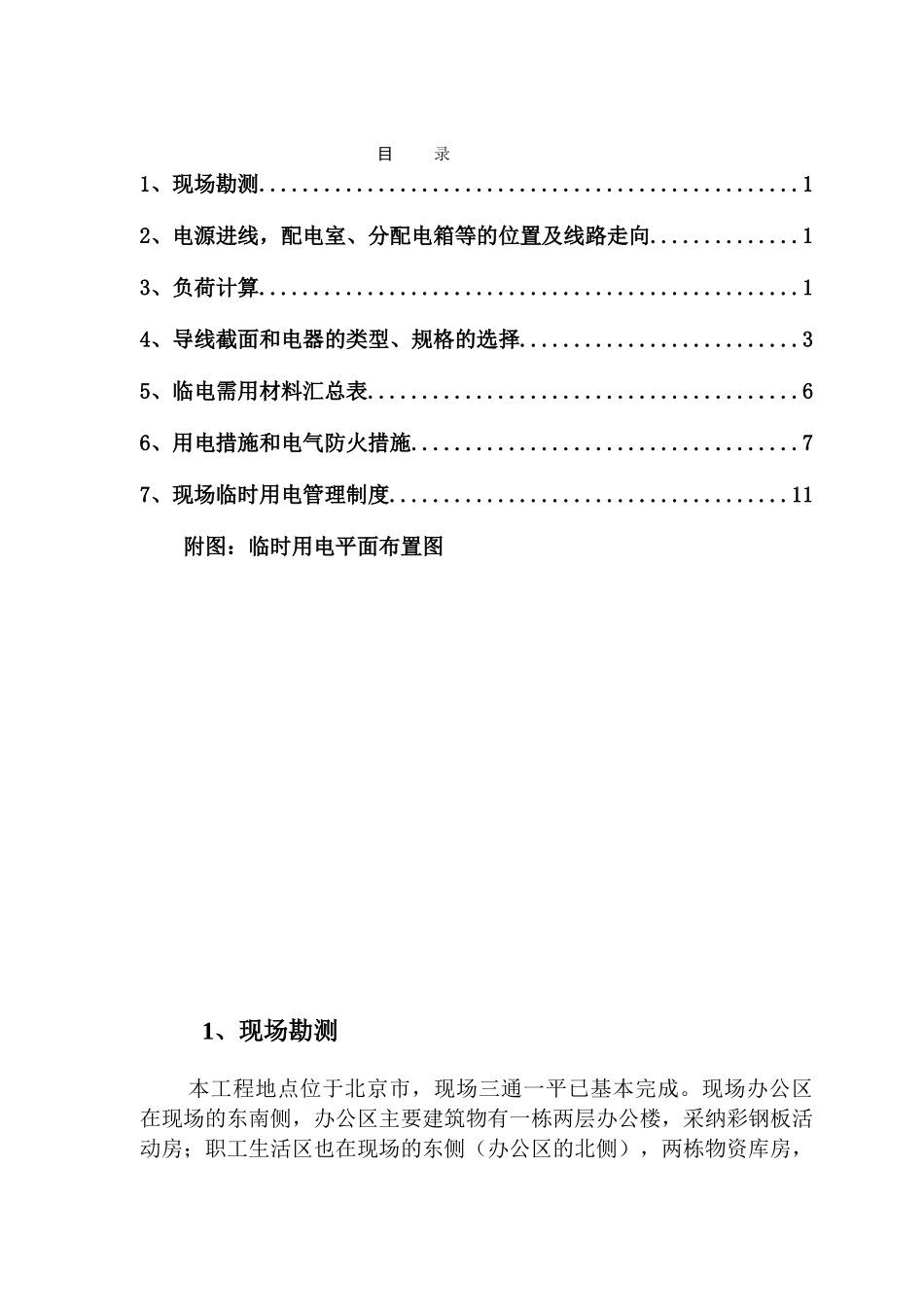

目 录1、现场勘测..................................................12、电源进线，配电室、分配电箱等的位置及线路走向..............13、负荷计算..................................................14、导线截面和电器的类型、规格的选择..........................35、临电需用材料汇总表........................................66、用电措施和电气防火措施....................................77、现场临时用电管理制度.....................................11附图：临时用电平面布置图1、现场勘测本工程地点位于北京市，现场三通一平已基本完成。现场办公区在现场的东南侧，办公区主要建筑物有一栋两层办公楼，采纳彩钢板活动房；职工生活区也在现场的东侧（办公区的北侧），两栋物资库房，四栋两层工人宿舍楼，采纳彩钢板活动房；三间管理人员食堂，两间管理人员厕所，一间管理人员澡堂，四间职工食堂，两间职工厕所，一间职工澡堂；生产上主要用电的有五台塔吊、两间钢筋加工棚、两间木工加工房、两间水电加工棚。供现场施工用电的变压器设在现场西侧，容量为 800KVA。2、电源进线，配电室、分配电箱等的位置及线路走向根据现场情况，将临时用电变压器设在现场西侧，内设两台总配电柜。办公区、生活区设 1 个一级箱,下分 3 个二级配电箱，供其用电。现场生产区南北两侧设置 5 台一级配电箱放射出 16 台二级配电箱。钢筋加工区及木工加工区各设 1 台二级配电箱，每个建筑物南北各设 1个二级箱。配电线路详见临时用电平面布置图。3、负荷计算本工程现场用电负荷根据用电机具类别分为电动机负荷、电焊机负荷和照明负荷，各种机具设备容量、相关参数及其计算如下表所示。表-1 为总统计表，表-2 为电焊机负荷计算,表-3 为电动机负荷计算表。由于用电高峰在结构施工期间，故只考虑结构施工时的负荷容量。表中具体设备统计和计算如下表(其中照明用电按动力用电的 10％考虑，系数 K0取 1.05～1.10)：总用电量按下式计算所得：S=1.05～1.10(K1∑P/COS∮1+K2∑P/COS∮2+S3)S=供电设备总需要容量（KVA）P1=电焊机额定容量（KVA）P2=电动机额定功率（KW）S3=照明总需要容量（KVA）COS∮1―――电焊机的平均功率因数COS∮2―――电动机的平均功率因数K1、K2―――需要系数照明总需要容量取施工现场总负荷的 10%施工现场临时用电设备容量计算表表-1 变压器容量为 800KVA，能够满足生产需要。 表-2序号负荷名称额定功率P（K...
