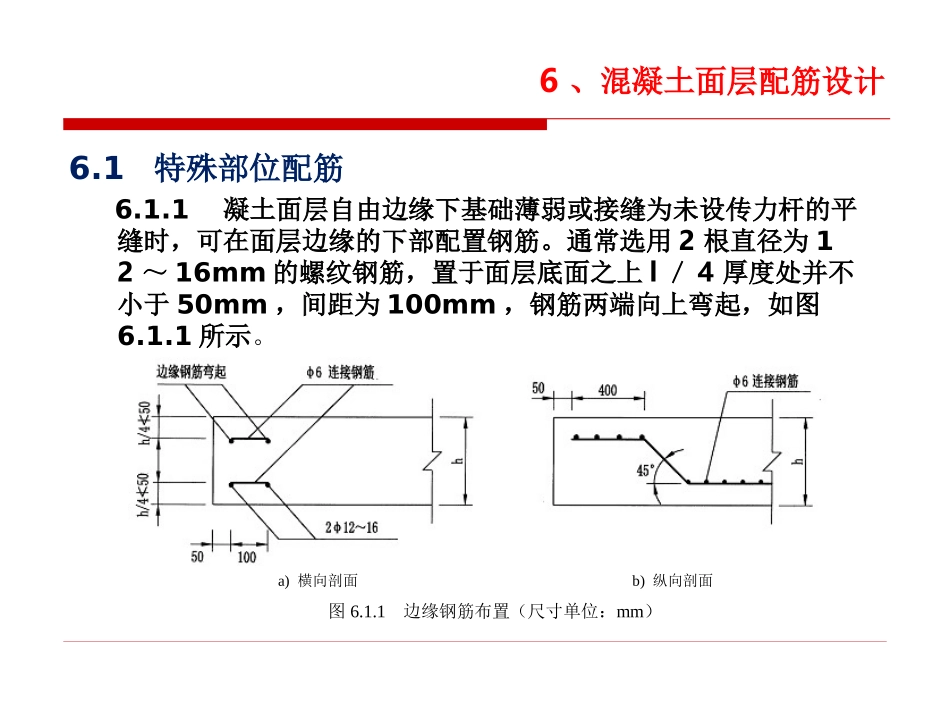

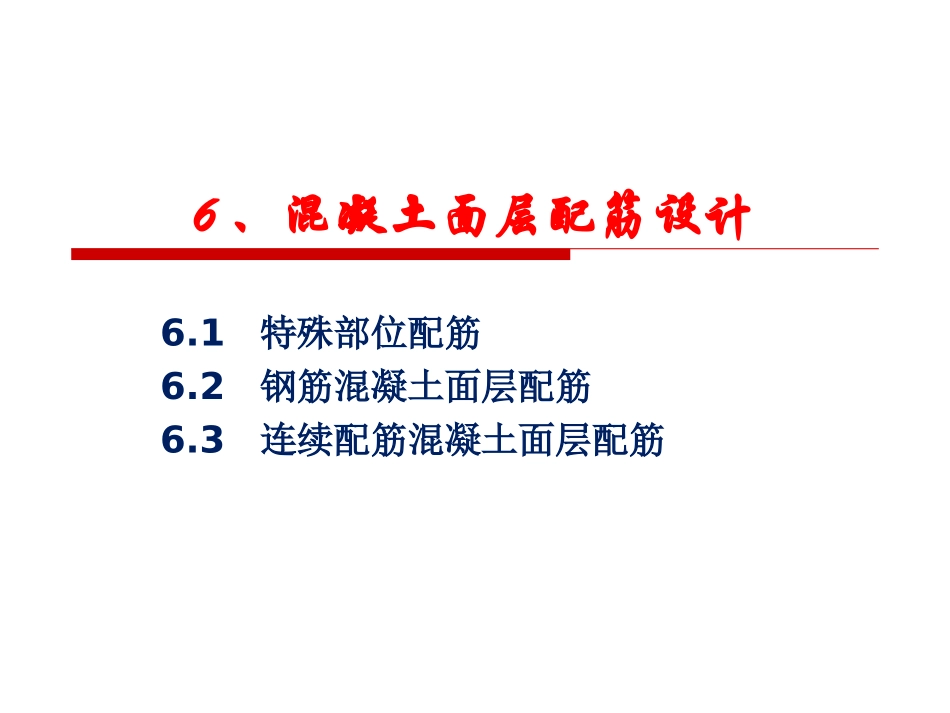

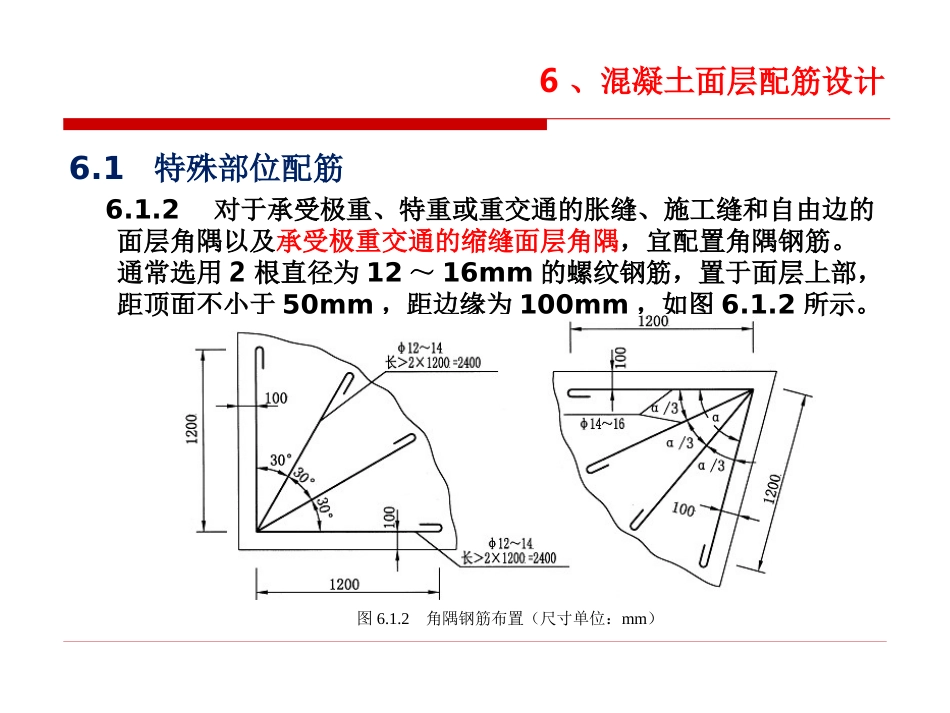

6、混凝土面层配筋设计6.1特殊部位配筋6.2钢筋混凝土面层配筋6.3连续配筋混凝土面层配筋6、混凝土面层配筋设计6.1特殊部位配筋6.1.1凝土面层自由边缘下基础薄弱或接缝为未设传力杆的平缝时，可在面层边缘的下部配置钢筋。通常选用2根直径为12～16mm的螺纹钢筋，置于面层底面之上l／4厚度处并不小于50mm，间距为100mm，钢筋两端向上弯起，如图6.1.1所示。a)横向剖面b)纵向剖面图6.1.1边缘钢筋布置（尺寸单位：mm）6、混凝土面层配筋设计6.1特殊部位配筋6.1.2对于承受极重、特重或重交通的胀缝、施工缝和自由边的面层角隅以及承受极重交通的缩缝面层角隅，宜配置角隅钢筋。通常选用2根直径为12～16mm的螺纹钢筋，置于面层上部，距顶面不小于50mm，距边缘为100mm，如图6.1.2所示。图6.1.2角隅钢筋布置（尺寸单位：mm）6、混凝土面层配筋设计6.1特殊部位配筋6.1.3混凝土面层下有箱形构造物横向穿越，其顶面至面层底面的距离小于800mm时，在构造物顶宽及两侧各1.5（H+1）且不小于4m的范围内，混凝土面层内应布设双层钢筋网，上下层钢筋网各距面层顶面和底面1/4~1/3厚度处，如图6.1.3-1所示。注：H为面层底面到构造物底面的距离；H0为面层底面到构造物顶面的距离图6.1.3-1箱形构造物横穿公路处的面层配筋（H0小于800mm）（尺寸单位：mm）6、混凝土面层配筋设计图6.1.3-2箱形构造物横穿公路处的面层配筋（H0为800～1600mm）（尺寸单位：mm）构造物顶面至面层底面的距离在800~1600mm时，则在上述长度范围内的混凝土面层中应布设单层钢筋网。钢筋网设在距顶面1/4~1/3厚度处，如图6.1.3-2所示。钢筋直径12mm，纵向钢筋间距100mm，横向钢筋间距200mm。配筋混凝土面层与相邻混凝土面层之间设置传力杆缩缝。6、混凝土面层配筋设计6.1特殊部位配筋6.1.4混凝土面层下有圆形管状构造物横向穿越，其顶面至面层底面的距离小于1200mm时，在构造物两侧各1.5（H+1），且不小于4m的范围内，混凝土面层内应布设单层钢筋网，钢筋网设在距面层顶面1/4~1/3厚度处，如图6.1.4所示。钢筋尺寸和间距及传力杆接缝设置与6.1.3条相同。图6.1.4圆形管状构造物横穿公路处的面层配筋（H0小于1200mm）（尺寸单位：mm）6、混凝土面层配筋设计6.2钢筋混凝土面层配筋6.2.1钢筋混凝土面层的配筋量按式（6.2.1）确定。（6.2.1）As——每延米混凝土面层宽（或长）所需的钢筋面积（mm2）；Ls——纵向钢筋时，为横缝间距（m）；横向钢筋时，为无拉杆的纵缝或自由边之间的距离（m）；h——面层厚度（mm）；——面层与基层之间的摩阻系数，按附录表E.3.3选用；fsy——钢筋的屈服强度（MPa），按附录表E.4选用。16sssyLhAf12sssALhσs为钢筋的容许应力，可取为0.75倍屈服强度；γ取24kN/m3。6、混凝土面层配筋设计6.2钢筋混凝土面层配筋6.2.2纵向和横向钢筋宜采用相同或相近的直径，其直径差不应大于4mm。钢筋的最小直径和最大间距，应符合表6.2.2的规定。钢筋的最小间距为集料最大粒径的2倍。表6.2.2钢筋最小直径和最大间距(mm)钢筋类型最小直径纵向钢筋最大间距横向钢筋最大间距光面钢筋8150300螺纹钢筋123506006、混凝土面层配筋设计6.2钢筋混凝土面层配筋6.2.3钢筋布置应符合下列要求：1纵向钢筋设在面层顶面下1/3~1/2厚度范围内，在不影响施工的情况下宜设在接近面层顶面下1/3厚度处；2横向钢筋位于纵向钢筋之下；3纵向钢筋的搭接长度一般不小于35倍钢筋直径，搭接位置应错开，各搭接端连线与纵向钢筋的夹角应小于60º；4边缘钢筋至纵缝或自由边的距离一般为100~150mm。6、混凝土面层配筋设计6.3连续配筋混凝土面层配筋6.3.1连续配筋混凝土面层的纵向配筋量按下述要求确定：1纵向钢筋埋置深度处的裂缝缝隙平均宽度不大于0.5mm；2横向裂缝的平均间距不大于1.8m；3钢筋所承受的拉应力不超过其屈服强度。满足上述要求所需的纵向配筋率，一般为0.6%~0.7%（中等交通）、0.7%~0.8%（重交通）、0.8%~0.9%（特重交通）或0.9%~1.0%（极重交通）。冰冻地区路面的配筋率宜高于一般地区0.1%。所需配筋率的具体计算方法参见附录D。横向钢筋的用量可按6.2.1条计算确定，并应满足施工时能固定并保持纵...
