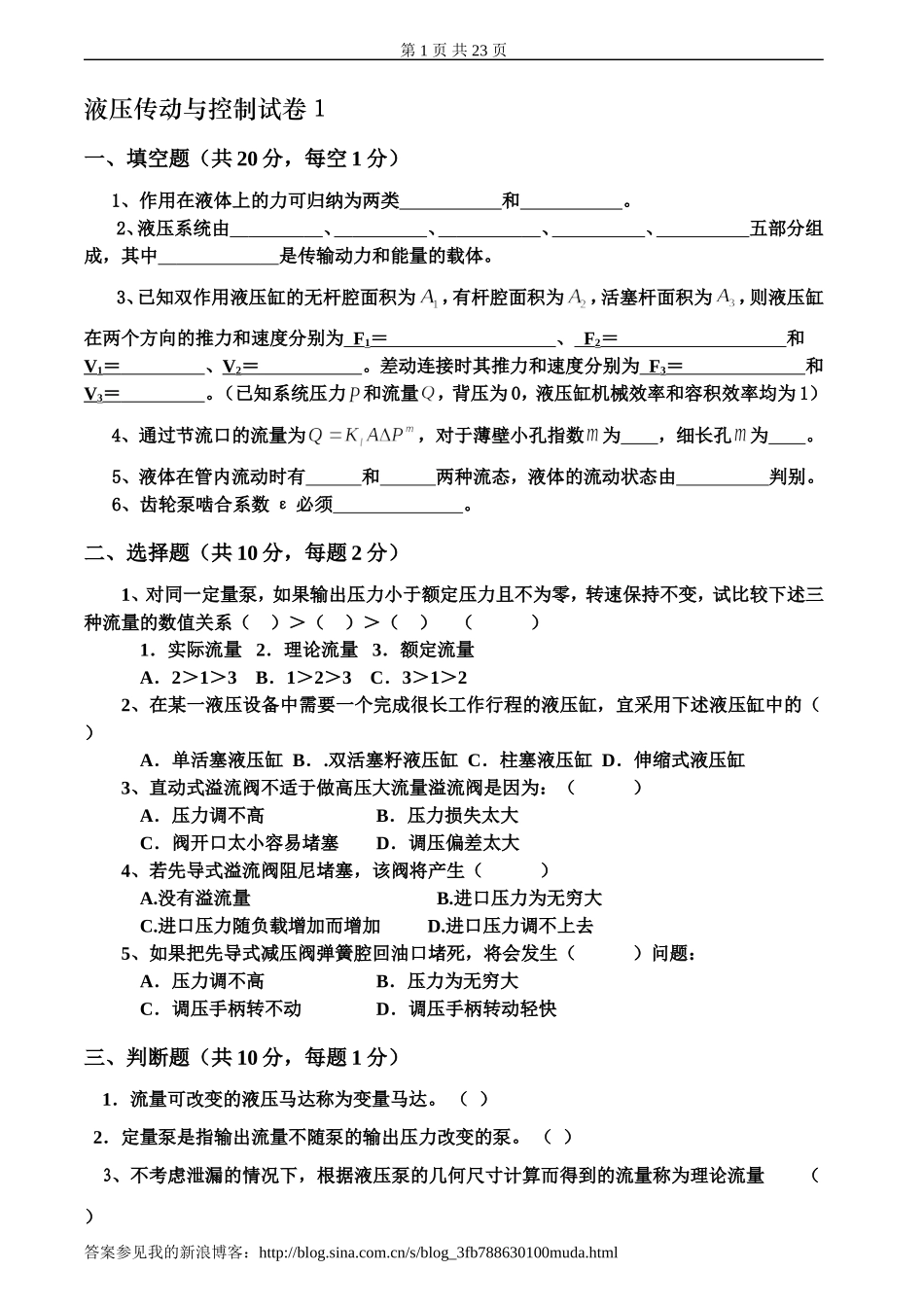

第1页共23页液压传动与控制试卷1一、填空题（共20分，每空1分）1、作用在液体上的力可归纳为两类和。2、液压系统由、、、、五部分组成，其中是传输动力和能量的载体。3、已知双作用液压缸的无杆腔面积为，有杆腔面积为，活塞杆面积为，则液压缸在两个方向的推力和速度分别为F1＝、F2＝和V1＝、V2＝。差动连接时其推力和速度分别为F3＝和V3＝。（已知系统压力和流量，背压为0，液压缸机械效率和容积效率均为1）4、通过节流口的流量为，对于薄壁小孔指数为，细长孔为。5、液体在管内流动时有和两种流态，液体的流动状态由判别。6、齿轮泵啮合系数ε必须。二、选择题（共10分，每题2分）1、对同一定量泵，如果输出压力小于额定压力且不为零，转速保持不变，试比较下述三种流量的数值关系（）＞（）＞（）（）1．实际流量2．理论流量3．额定流量A．2＞1＞3B．1＞2＞3C．3＞1＞22、在某一液压设备中需要一个完成很长工作行程的液压缸，宜采用下述液压缸中的（）A．单活塞液压缸B．.双活塞籽液压缸C．柱塞液压缸D．伸缩式液压缸3、直动式溢流阀不适于做高压大流量溢流阀是因为：（）A．压力调不高B．压力损失太大C．阀开口太小容易堵塞D．调压偏差太大4、若先导式溢流阀阻尼堵塞，该阀将产生（）A.没有溢流量B.进口压力为无穷大C.进口压力随负载增加而增加D.进口压力调不上去5、如果把先导式减压阀弹簧腔回油口堵死，将会发生（）问题：A．压力调不高B．压力为无穷大C．调压手柄转不动D．调压手柄转动轻快三、判断题（共10分，每题1分）1．流量可改变的液压马达称为变量马达。（）2．定量泵是指输出流量不随泵的输出压力改变的泵。（）3、不考虑泄漏的情况下，根据液压泵的几何尺寸计算而得到的流量称为理论流量（）答案参见我的新浪博客：http://blog.sina.com.cn/s/blog_3fb788630100muda.html第2页共23页4、单作用叶片泵可以做成变量泵（）5、齿轮泵的吸油口制造比压油口大，是为了减小径向不平衡力（）6、串联了定值减压阀的支路，始终能获得低于系统压力调定值的稳定的工作压力。（）7．增速缸和增压缸都是柱塞缸与活塞缸组成的复合形式的执行元件。（）8．液压马达与液压泵从能量转换观点上看是互逆的，因此所有的液压泵均可以用来做马达使用。（）9．因存在泄漏，因此输入液压马达的实际流量大于其理论流量，而液压泵的实际输出流量小于其理论流量。（）10．节流阀和调速阀都是用来调节流量及稳定流量的流量控制阀。（）四、名词解释（共12分，每题3分）1、液压泵的理论流量2、节流调速3、换向阀的位与通4、液压冲击五、简答题（共13分）1．节流调速和容积调速各有何特点？（7分）2．齿轮泵的径向力不平衡是怎样产生的?会带来什么后果?消除径向力不平衡的措施有哪些？（6分）六、分析题（共15分）如下图所示液压系统，液压缸能实现表中所示的工作循环，试填写电磁铁动作顺序表。答案参见我的新浪博客：http://blog.sina.com.cn/s/blog_3fb788630100muda.html第3页共23页七、计算题（共20分，每题10分）1、某液压马达的排量qm=200ml/r，转速n=500r/min，容积效率ηmv=0.833，总效率η=0.75，试计算：1)马达的实际流量是多少？2)当负载为200N.m，n=500r/min时该马达的输入功率答案参见我的新浪博客：http://blog.sina.com.cn/s/blog_3fb788630100muda.html动作循环电磁铁动态1DT2DT3DT4DT5DTA夹紧B快进B工进B快退B停止A松开泵卸荷第4页共23页和输出功率各为多少？2、如图a所示：液压泵驱动液压缸中的活塞，克服负载F而运动，设缸中心距泵的出口高度为h，泵中油液出口速度为,缸活塞运动速度为，缸大腔面积为A，试求泵的出口压力。液压传动与控制试卷2一、填空题（共20分，每空1分）1、液压系统基本控制回路按其功能不同分、、控制回路。2、液压系统中的压力取决于，执行元件的速度取决于。3、液压泵单位时间内排出液体的体积称为泵的，它的大小与泵的和有关。4、齿轮啮合系数ε必须。5、液压传动是利用液体的来做功的。答案参见我的新浪博客：http://blog.sina.com.cn/s/blog_3fb788630100muda.html第5页共23页6、调速阀比节流阀的调速性能好，是因为无论调速阀进出口_________如何变...
