施工技术与机械 第1章 土方工程 中专课件(2)VIP专享VIP免费

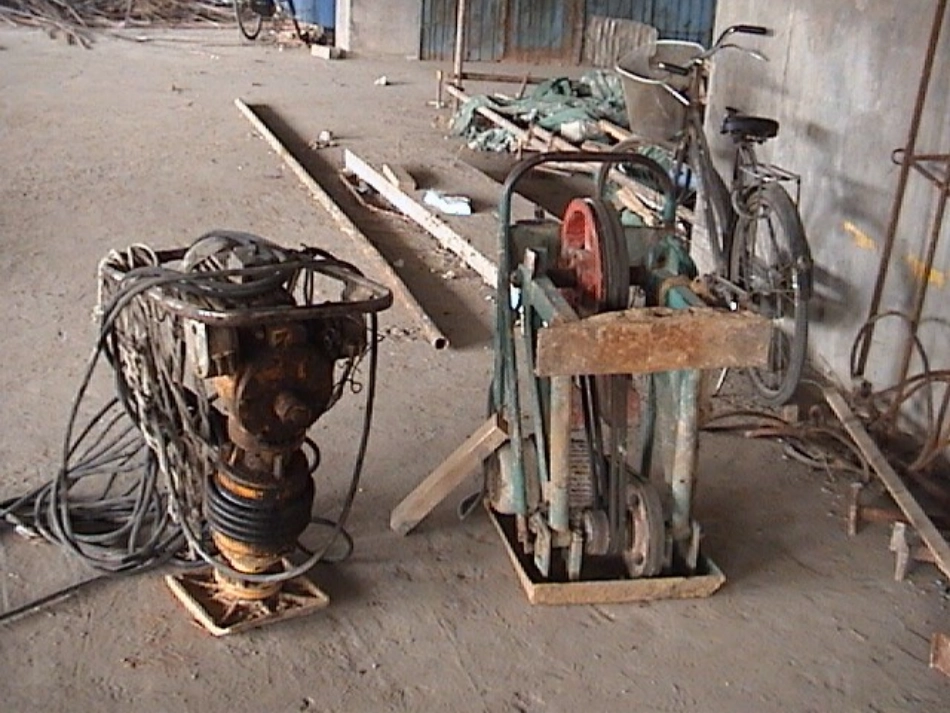

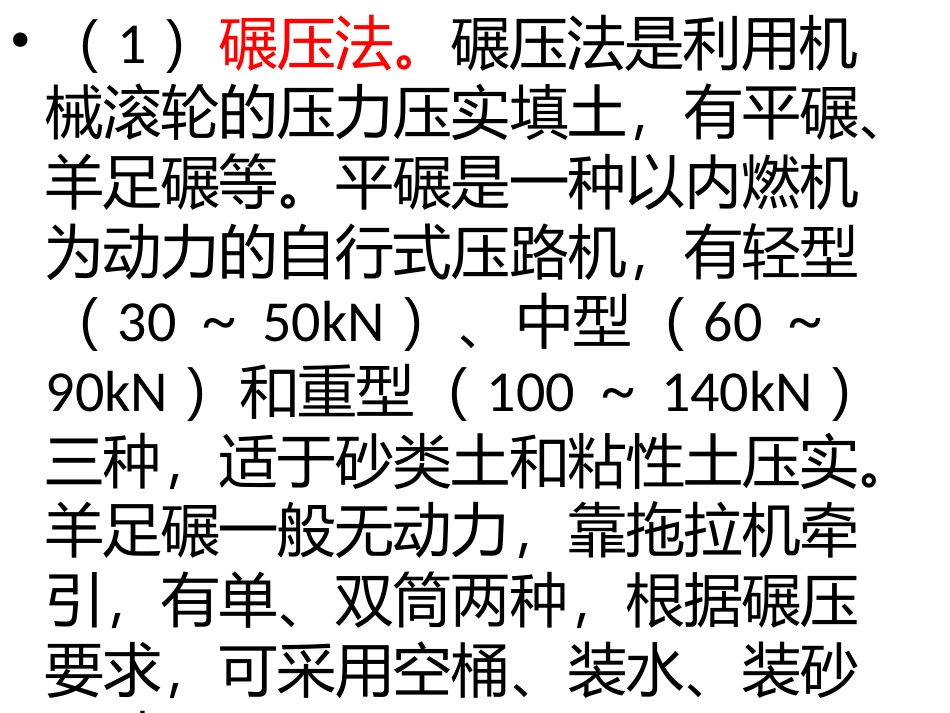

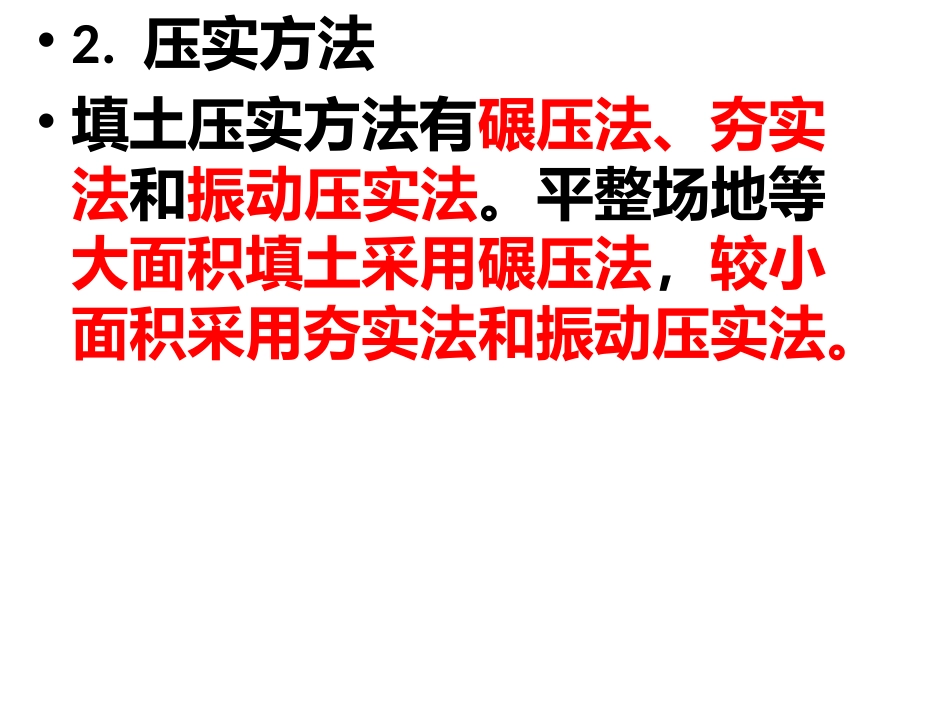

•2.压实方法•填土压实方法有碾压法、夯实法和振动压实法。平整场地等大面积填土采用碾压法，较小面积采用夯实法和振动压实法。•（1）碾压法。碾压法是利用机械滚轮的压力压实填土，有平碾、羊足碾等。平碾是一种以内燃机为动力的自行式压路机，有轻型（30～50kN）、中型（60～90kN）和重型（100～140kN）三种，适于砂类土和粘性土压实。羊足碾一般无动力，靠拖拉机牵引，有单、双筒两种，根据碾压要求，可采用空桶、装水、装砂三种。•羊足碾与土接触面积小，但压强比较大，压实效果较好，适于粘性土压实。•碾压机开行速度不宜过快，一般平碾、羊足碾分别不应超过2km/h、3km/h，以保证压实效果。•对密实度要求不高的大面积填土，在缺乏碾压机械时，也可采用推土机、拖拉机或铲运机结合行驶、推（运）土、平土来压实。•(2)夯实法。夯实法是利用夯锤自由下落冲击力来夯实填土，有人工夯实和机械夯实两种。常用的夯实机械有夯锤、内燃夯土机和蛙式打夯机。它体积小、重量轻、对土质适应性强，工程量小或作业面受限条件下尤为适用。•对回填松散的特厚土层，可根据填土厚度和设计密实度的要求采用重锤夯实或强夯等机具来夯实。强夯法真空预压法•（3）振动压实法是将振动压实机放在土层表面，借助振动机使土颗粒发生相对位移达到密实状态。该压实法振实非粘性土效果较好。•振动碾比一般平碾提高工效1-2倍。适用于爆破石渣、碎石类土、杂填土或粉土的压实。•平板式振动器振动深度有限，适于小面积粘性土薄层填土、较大面积砂土及薄层砂卵石、碎石垫层的振实。•1.6土方机械化开挖•当面积和土方量较大时，为提高生产率，降低劳动强度，降低工程成本，加快建设速度，多采用机械化开挖方式和先进的作业方法。•机械化开挖常用的机械有：推土机、铲运机、挖土机等。•1．推土机技术性能和特点•推土机由拖拉机和推土铲刀组成，按铲刀的操作机构不同，可分为索式和液压式两种。索式推土机的铲刀借其自重切入土中，在硬土中切土深度较小；液压式推土机由液压操纵，能使铲刀强制切入土中，切土深度较大，且其铲刀可调整角度，灵活性强。（录像）•推土机能独立挖土、运土和卸土，具有操作灵活、运转方便、占工作面较小、行驶速度较快等特点，适用于场地清理平整、开挖深度不大的基坑（槽）及填土作业等。它还能牵引其他无动力土方机械（拖式铲运机、羊足碾、松土器等），其最有效运距为30～60m。•2．推土机作业方法•为增大铲前土的体积，减小推土损失，缩短循环时间，提高生产效率，可采用以下作业方法：•（1）下坡推土法。•（2）槽形推土法。•（3）并列推土法。•（4）分堆集中，一次推送法。•（5）铲刀附加侧板法。•1.6.2铲运机•1．铲运机技术性能和特点•铲运机是能够独立完成铲土、运土、卸土、填筑、整平的土方机械。按行走机构不同分为拖式铲运机和自行式铲运机两种。拖式铲运机由拖拉机牵引；自行式铲运机行驶和作业都靠本身的动力设备。•铲运机的工作装置是铲斗。铲斗前有一个能开启的门和切土刀片。切土时，铲斗门打开，铲斗下降，刀片切入土中。铲运机前进时，被切下的土挤入铲斗中，铲斗装满土后，提起土斗，放下斗门，将土运至卸土地点。•铲运机适用于开挖一～三类土。拖式铲运机适宜运距800m以内，运距200～350m时效率最高。常用于坡度20°以内的大面积土的平整、挖、运、填、压实，开挖大型基坑、管沟、河渠和路堑，填筑路基、堤坝等。不适于砾石层、冻土及沼泽地带使用。坚硬土开挖需推土机助铲；自行式铲运机适于长距离作业，经济运距800～1500m，开挖时亦需推土机助铲。•2．铲运机作业方法•根据挖填方区分布情况及施工条件（工程量、运距、土的性质、地形条件等）不同，合理选择铲运机开行路线及铲土方法，对提高生产率有很大关系。•（1）环形路线。适用于地形起伏不大、施工地段较短（100m以内）、填土高1.5m内的路堤、路堑及基坑开挖、场地平整等。•（2）“8”字形路线。适用于施工地段较长或地形起伏较大及开挖管沟、沟边卸土或取土坑较长（300～500m）的侧向取土、填筑路基、场地平整等。•（3）下坡铲土法。适于大面积场地平整和推土回填沟渠等。...
