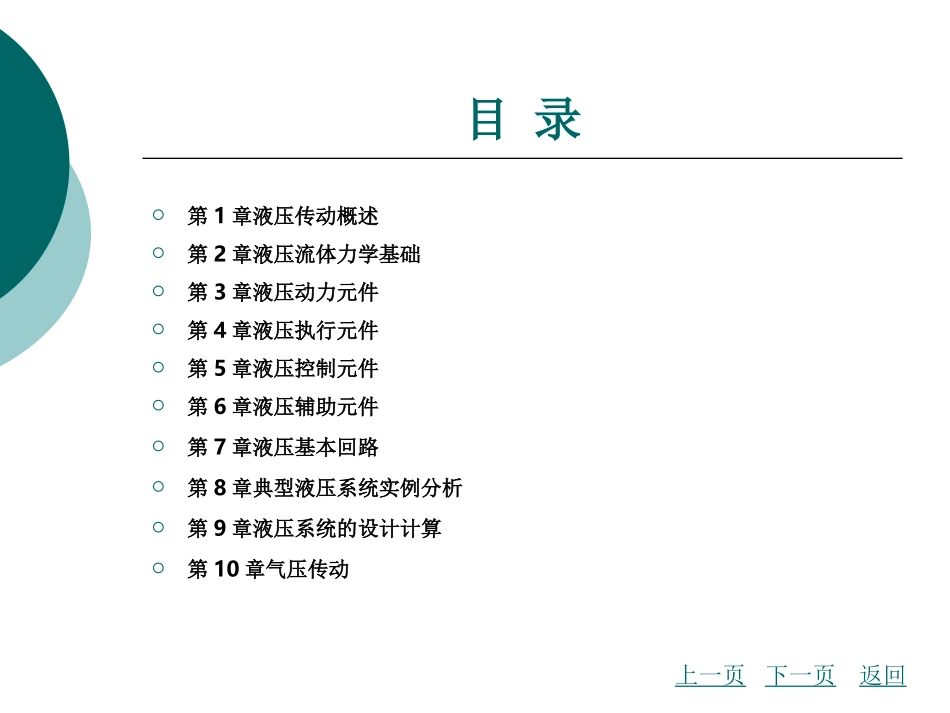

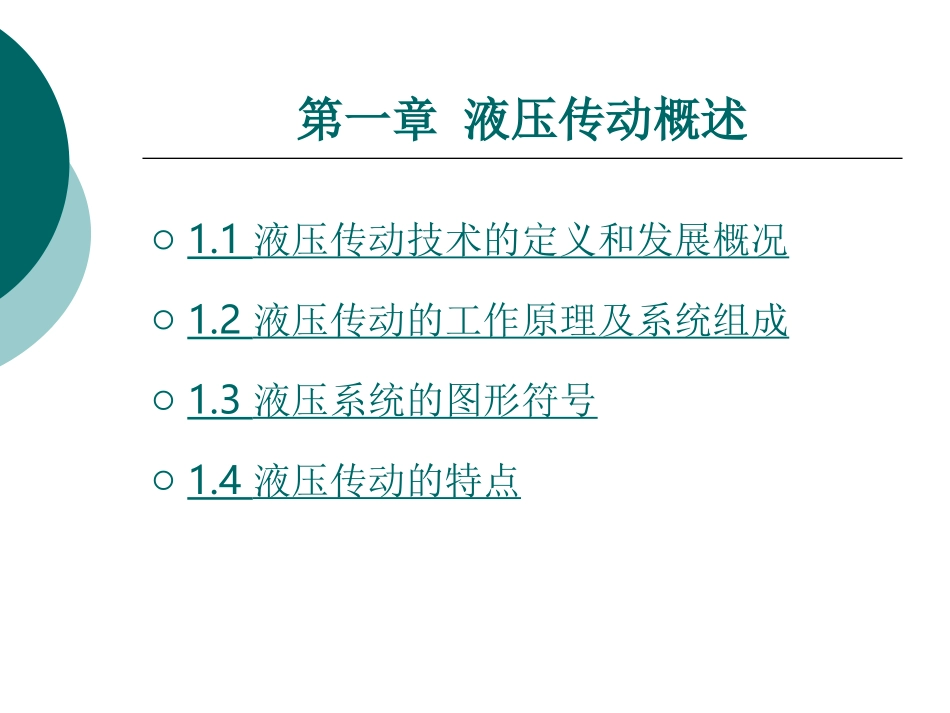

液压与气动技术目录第1章液压传动概述第2章液压流体力学基础第3章液压动力元件第4章液压执行元件第5章液压控制元件第6章液压辅助元件第7章液压基本回路第8章典型液压系统实例分析第9章液压系统的设计计算第10章气压传动上一页下一页返回第一章液压传动概述1.1液压传动技术的定义和发展概况1.2液压传动的工作原理及系统组成1.3液压系统的图形符号1.4液压传动的特点1.1液压传动技术的定义和发展概况1.1.1液压传动的定义一部完整的机器由原动机部分、传动机构及控制部分、工作机部分（含辅助装置）组成。原动机包括电动机、内燃机等。工作机即完成该机器工作任务的直接工作部分，如剪床的剪刀、车床的刀架等。由于原动机的功率和转速变化范围有限，为了适应工作机的工作力和工作速度的变化范围以及性能的要求，在原动机和工作机之间设置了传动机构，其作用是把原动机输出功率经过变换后传递给工作机。一切机械都有其相应的传动机构，借助于它达到对动力的传递和控制的目的。传动机构通常分为机械传动、电气传动和流体传动机构。流体传动是以流体为工作介质进行能量转换、传递和控制的传动。它包括液压传动、液力传动和气压传动。液压传动和液力传动均是以液体作为工作介质进行能量传递的传动方式。液压传动主要是利用液体的压力能来传递能量，而液力传动则主要是利用液体的动能来传递能量。下一页返回1.1液压传动技术的定义和发展概况1.1.2液压传动的发展概况液压传动是一门新的学科，虽然从17世纪中叶帕斯卡提出静压传动原理，18世纪末英国制成世界上第一台水压机算起，液压传动技术已有两三百年的历史，但直到20世纪30年代它才较普遍地用于起重机、机床及工程机械。在第二次世界大战期间，由于战争需要，出现了由响应迅速、精度高的液压控制机构所装备的各种军事武器。第二次世界大战结束后，液压技术迅速转向民用工业，液压技术不断应用于各种自动机及自动生产线。20世纪60年代以后，液压技术随着原子能、空间技术、计算机技术的发展而迅速发展。因此，液压传动真正的发展也只是近三四十年的事。上一页下一页返回1.1液压传动技术的定义和发展概况当前液压技术正向迅速、高压、大功率、高效、低噪声、经久耐用、高度集成化的方向发展。同时，新型液压元件和液压系统的计算机辅助设计(CAD)、计算机辅助测试(CAT)、计算机直接控制(CDC)、机电一体化技术、可靠性技术等方面也是当前液压传动及控制技术发展和研究的方向。我国的液压技术最初应用于机床和锻压设备，后来又用于拖拉机和工程机械上。我国在从国外引进一些液压元件、生产技术的同时，也进行自行研制和设计，液压元件现已形成了系列，并在各种机械设备上得到了广泛的使用。上一页返回1.2液压传动的工作原理及系统组成1.2.1液压传动的工作原理图1-1为磨床工作台液压系统工作原理图。液压泵3在电动机(图中未画出)的带动下旋转，油液由油箱1经过滤器2被吸入液压泵3，由液压泵输入的压力油通过节流阀5、换向阀6进入液压缸7的左腔（或右腔），液压缸的右腔（或左腔）的油液则通过换向阀后流回油箱，工作台9随液压缸中的活塞8实现向右（或左腔）移动，当换向阀处于中位时，工作台停止运动。工作台实现往复运动时，其速度是通过节流阀5调节。当节流阀开大时，进入液压缸的油量增多，工作台的移动速度增大；当节流阀关小时，进入液压缸的油量减小，工作台的移动速度减小。克服负载所需的工作压力则由溢流阀4控制。为了克服移动工作台时所受到的各种阻力，液压缸必然产生一个足够大的推力，这个推力是由液压缸中的油液压力所产生的。要克服的阻力越大，缸中的油液压力越高；反之压力就越低。这种现象说明了液压传动的一个基本原理——压力决定于负载。图1-1中（a）、（b）、（c）分别表示了换向阀处于三个工作位置，阀口P、T、A、B的接通情况。下一页返回1.2液压传动的工作原理及系统组成1.2.2液压传动的系统组成根据磨床工作台液压系统工作原理可知，液压传动是以液体作为工作介质来进行工作的。一个完整的液压传动系统由以下几部分组成：①动力元件：是将原动机所输出的机...
