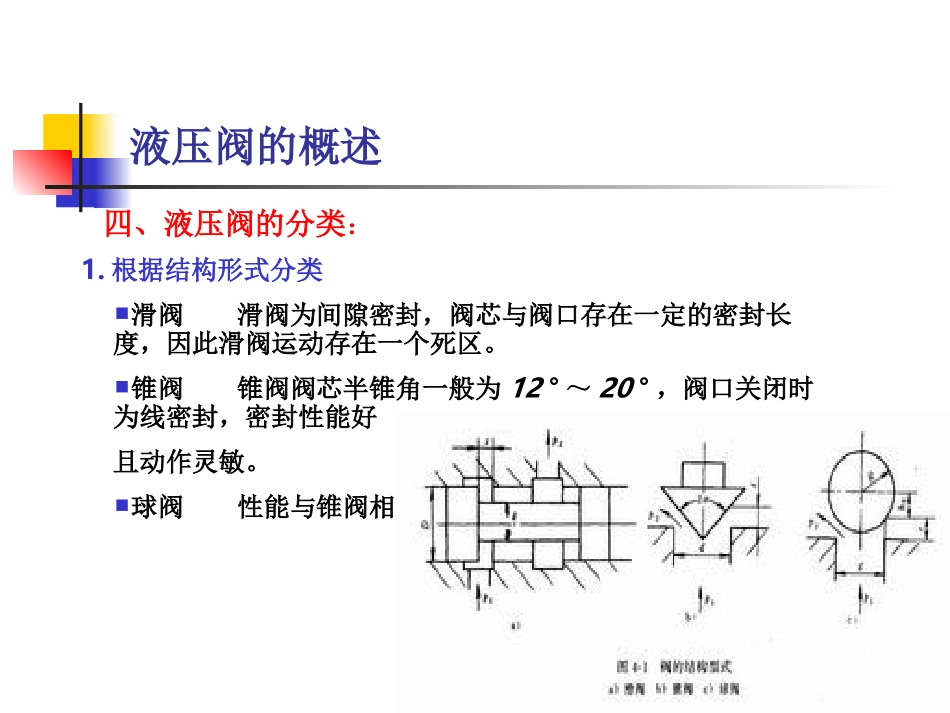

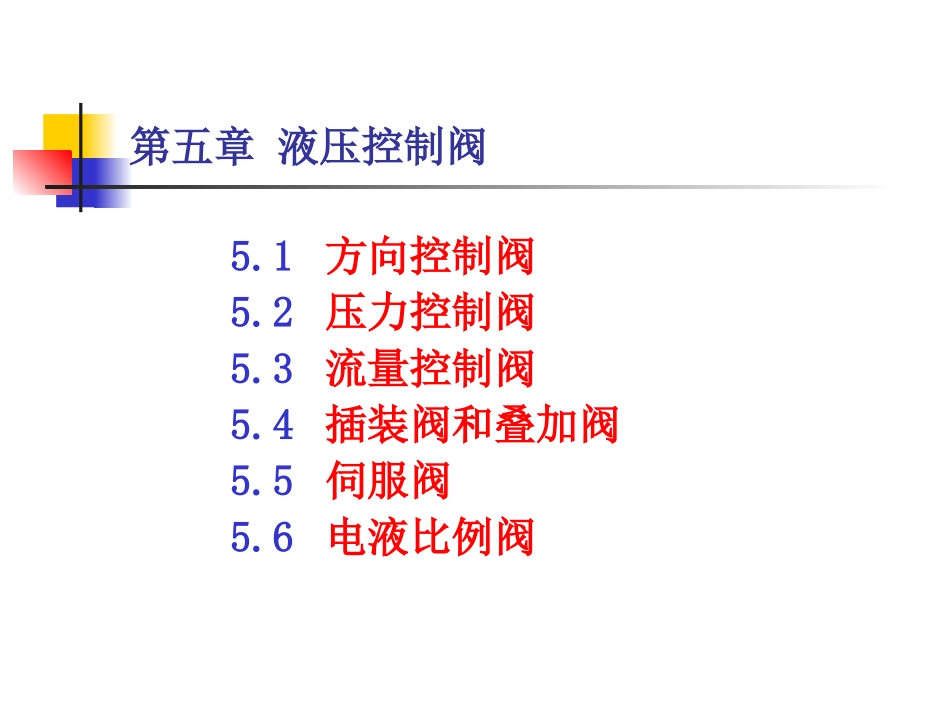

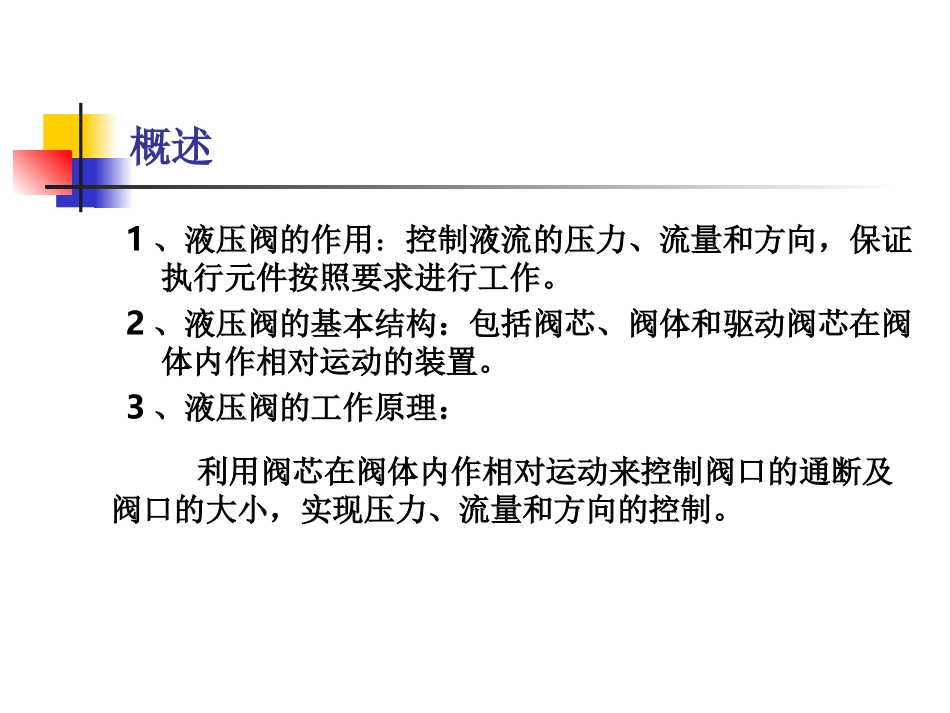

第五章液压控制阀5.1方向控制阀5.2压力控制阀5.3流量控制阀5.4插装阀和叠加阀5.5伺服阀5.6电液比例阀概述1、液压阀的作用：控制液流的压力、流量和方向，保证执行元件按照要求进行工作。2、液压阀的基本结构：包括阀芯、阀体和驱动阀芯在阀体内作相对运动的装置。3、液压阀的工作原理：利用阀芯在阀体内作相对运动来控制阀口的通断及阀口的大小，实现压力、流量和方向的控制。液压阀的概述四、液压阀的分类：1.根据结构形式分类滑阀滑阀为间隙密封，阀芯与阀口存在一定的密封长度，因此滑阀运动存在一个死区。锥阀锥阀阀芯半锥角一般为12°～20°，阀口关闭时为线密封，密封性能好且动作灵敏。球阀性能与锥阀相同。2.根据控制制方式不同分：定值或开关控制阀：被控制量为定值的阀类，包括普通控制阀、插装阀、叠加阀。比例控制阀：被控制量与输入信号成比例连续变化的阀类，包括普通比例阀和带内反馈的电液比例阀。伺服控制阀：被控制量与（输出与输入之间的）偏差信号成比例连续变化的阀类，包括机液伺服阀和电液伺服阀。数字控制阀：用数字信息直接控制阀口的启闭，来控制液流的压力、流量、方向的阀类。3.根据用途分：压力控制阀、流量控制阀、方向控制阀液压阀的概述方向控制阀的作用：在液压系统中控制液流方向。方向控制阀包括：单向阀和换向阀5.1方向控制阀一、普通单向阀使油液只能沿一个方向流动，反向则被截止的方向阀。图形符号5.1.1单向阀单向阀包括：普通单向阀和液控单向阀普通单向阀普通单向阀的应用常被安装在泵的出口，一方面防止压力冲击影响泵的正常工作，另一方面防止泵不工作时系统油液倒流经泵回油箱。被用来分隔油路以防止高低压干扰。与其他的阀组成单向节流阀、单向减压阀、单向顺序阀等复合阀。安装在执行元件的回油路上，使回油具有一定背压。作背压阀的单向阀应更换刚度较大的弹簧，其正向开启压力为（0.3～0.5）MPa。二、液控单向阀二、液控单向阀工作原理：当控制油口不通压力油时，油液只能从p1→p2；当控制油口通压力油时，正、反向的油液均可自由通过。二、液控单向阀换向阀是利用阀芯在阀体孔内作相对运动，使油路接通或切断而改变油流方向的阀。换向阀的分类按结构形式可分：滑阀式、转阀式、球阀式。按阀体连通的主油路数可分：两通、三通、四通…等。按阀芯在阀体内的工作位置可分：两位、三位、四位等。按操作阀芯运动的方式可分：手动、机动、电磁动、液动、电液动等。5.1.2换向阀手动换向阀一、滑阀式换向阀的主体形式结构阀芯阀体二、换向阀的中位机能多位阀在不同工作位置时，各油口的连通方式体现了换向阀的不同的控制机能，称之为换向阀的机能。对于三位阀，左、右位实现执行元件的换向，中位则能满足执行元件处于非工作状态时系统的不同要求。中位机能的应用：使泵卸载的有H、K、M型；使执行元件停止的有O、M型；使执行元件浮动的有H、Y型；使液压缸实现差动的有P型。三、换向阀的结构以三位四通电液换向阀为例压力控制阀的作用：1、用来控制液压系统中油液压力；1)溢流阀2)减压阀2、以压力为控制信号实现油路通断。3)顺序阀4)压力继电器5.2压力控制阀共同工作原理：利用作用于阀心上的液压力与弹簧力相平衡的原理进行工作。按结构型式分：直动式溢流阀先导式溢流阀5.2.1溢流阀一、直动式溢流阀二、先导式溢流阀溢流阀应用实例（1）为定量泵系统溢流稳压和定量泵、节流阀并联，阀口常开。（2）变量泵系统提供过载保护和变量泵组合，正常工作时阀口关闭，过载时打开，起安全保护作用，故又称安全阀。（3）实现远程调压p远程
