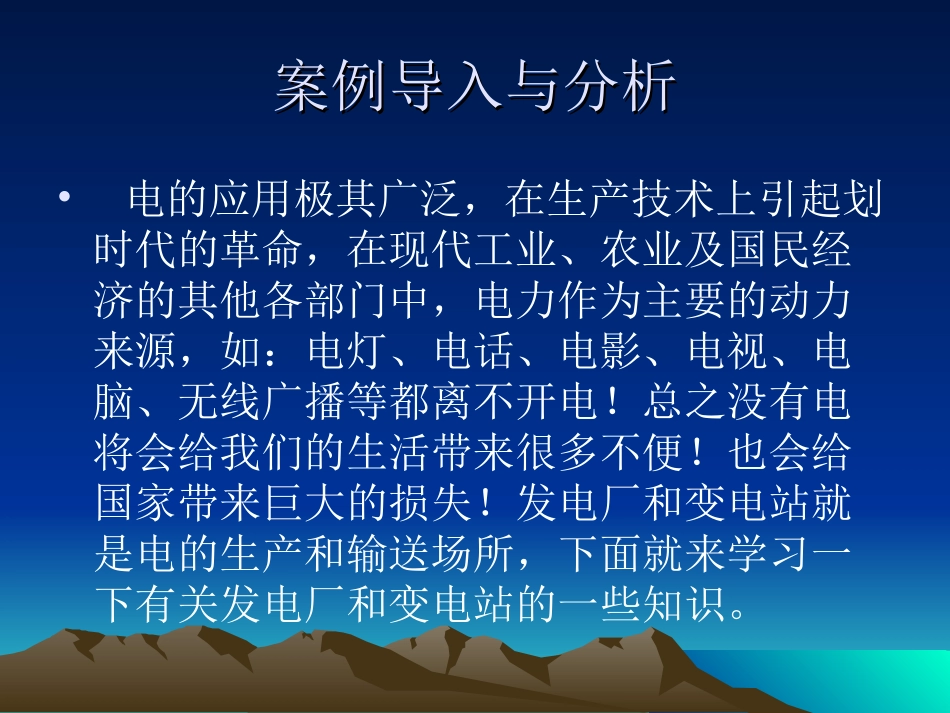

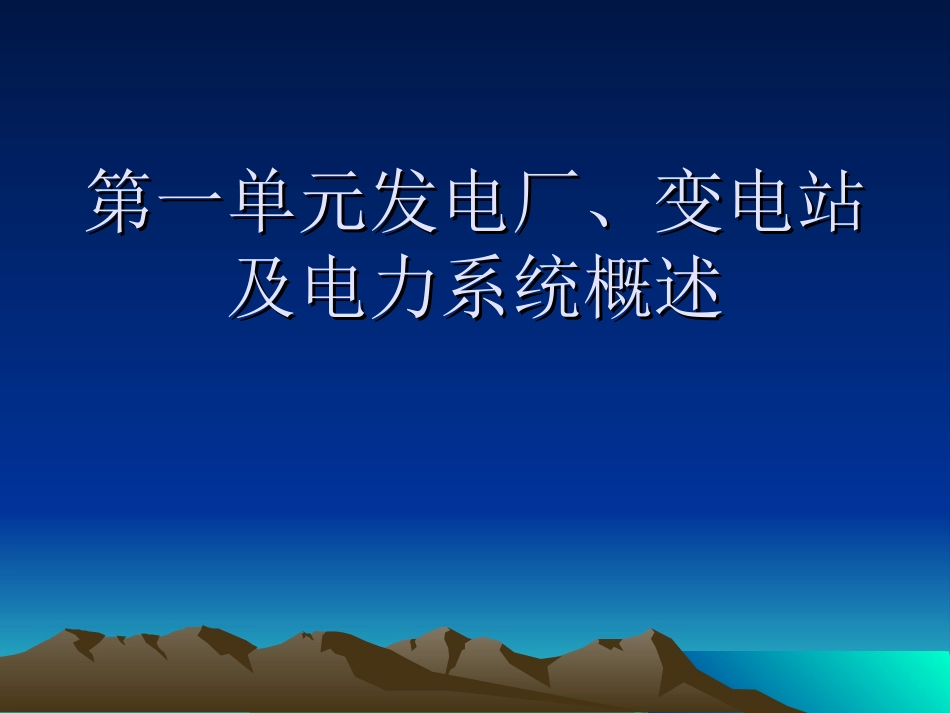

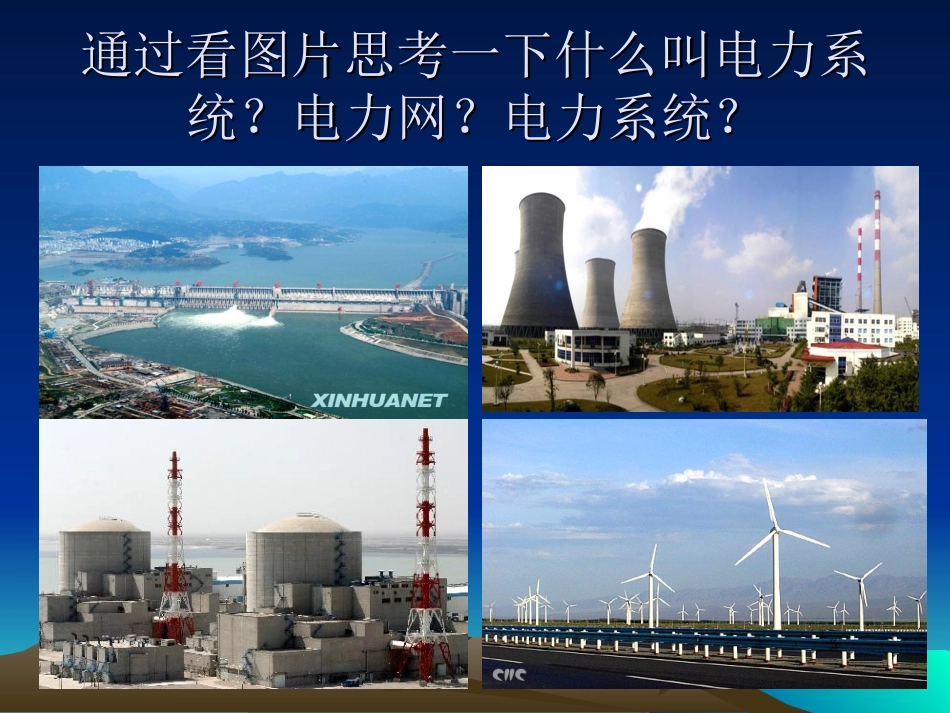

第一单元发电厂、变电站第一单元发电厂、变电站及电力系统概述及电力系统概述案例导入与分析案例导入与分析•电的应用极其广泛，在生产技术上引起划时代的革命，在现代工业、农业及国民经济的其他各部门中，电力作为主要的动力来源，如：电灯、电话、电影、电视、电脑、无线广播等都离不开电！总之没有电将会给我们的生活带来很多不便！也会给国家带来巨大的损失！发电厂和变电站就是电的生产和输送场所，下面就来学习一下有关发电厂和变电站的一些知识。通过看图片思考一下什么叫电力系通过看图片思考一下什么叫电力系统？电力网？电力系统？统？电力网？电力系统？电力系统电力系统•电力系统由不同类型的发电机，配电装置，输、配电线路，升压及降压变电所和用户组成一个整体，对电能进行不间断的生产和分配。G发电机升压变压器高压输电线路降压变压器高压配电线路降压变压器低压配电线路35~500kV6~10kV220/380VG3.15~500kV电力系统送电过程示意图电力系统电力系统GGGGGGG工厂总降压变电所车间变电所35~110kV线路35~110kV地方电网水电站地区变电所6~10Kv电网大型水（核）电站220~500kV超高压输电线路热电厂220~330Kv区域电网枢纽变电所220/380V6.3~10.5kV地区变电所•电网：升、降压变电站和高压输电线路组成电力网，简称电网。•动力系统：电力系统加上发电厂的动力部分（包括火电厂的锅炉，水电厂的水库，核电厂的核反应堆等）组成动力部分。电力生产的特点电力生产的特点•1、电力生产、输送、分配、使用的同时性•2、运行方式改变引起电磁暂态和机电暂态的短暂性。•3、对国民经济发展和人民生活的重要性。电力系统运行的基本要求电力系统运行的基本要求•1、满足用户的最大需求。•2、保证供电可靠性。•3、合格的电能质量。•4、保证电力系统运行的经济性。•5、保证运行人员和设备的安全。电力生产安全电力生产安全•一、三保原则：保人身、保设备、保电网。•二、保证安全的组织和技术措施：•1、组织措施：工作票制度，工作许可制度，工作监护制度，工作间断、转移及终结制度。•2、技术措施：停电、验电、装设接地线、悬挂标示盘和装设遮拦。•三、电力岗位生产人员应学会紧急救护法、会正确脱离电源，会心肺复苏法，会止血，会包扎，会固定，会转移搬运伤员，会处理急救外伤或中毒。•四、电气设备着火时，会报警，会逃生，会使用消防器材。发电厂概述发电厂概述•火电厂水电厂水电厂核电厂核电厂风电站风电站太阳能电站太阳能电站地热电厂地热电厂GGGGGGG工厂总降压变电所车间变电所35~110kV线路35~110kV地方电网水电站地区变电所6~10Kv电网大型水（核）电站220~500kV超高压输电线路热电厂220~330Kv区域电网枢纽变电所220/380V6.3~10.5kV地区变电所一次设备一次设备•直接生产、输送、分配和使用电能的设备例如：发电机、变压器、电动机、电抗器、避雷器，断路器，隔离开关，熔断器，接触器及连接导线等设备。二次设备二次设备•对一次设备和系统进行测量、控制、保护和监察的设备。例如：互感器的二次侧、各类测量表计（电压电流表、电能表、功率表等）、继电保护和自动装置、直流系统等。额定电压额定电压•直流额定电压:6V、12V、24V、36V、48V(国际规定的5种安全电压），在继电保护中运用110V和220V，高压直流输电中有：±50、±500、±660、±800KV。•电网中交流额定电压：0.4、3、6、10、35、63、110、220、330、500、750、1000KV•额定电流•额定容量课后作业课后作业•1、什么叫做电力系统？电力网？（并自行设计一个图示）•2、对电力系统的基本要求？•3、保证安全的组织措施和技术措施？•4、什么叫一次设备？二次设备？并简要举例拓展知识拓展知识•1、保证合格的电能质量用电力系统中的哪些参数来衡量？•2、家电气设备着火应怎样救火？•3、发生人身触电该怎么做？Thankyouverymuch!请各位老师批评指正。
