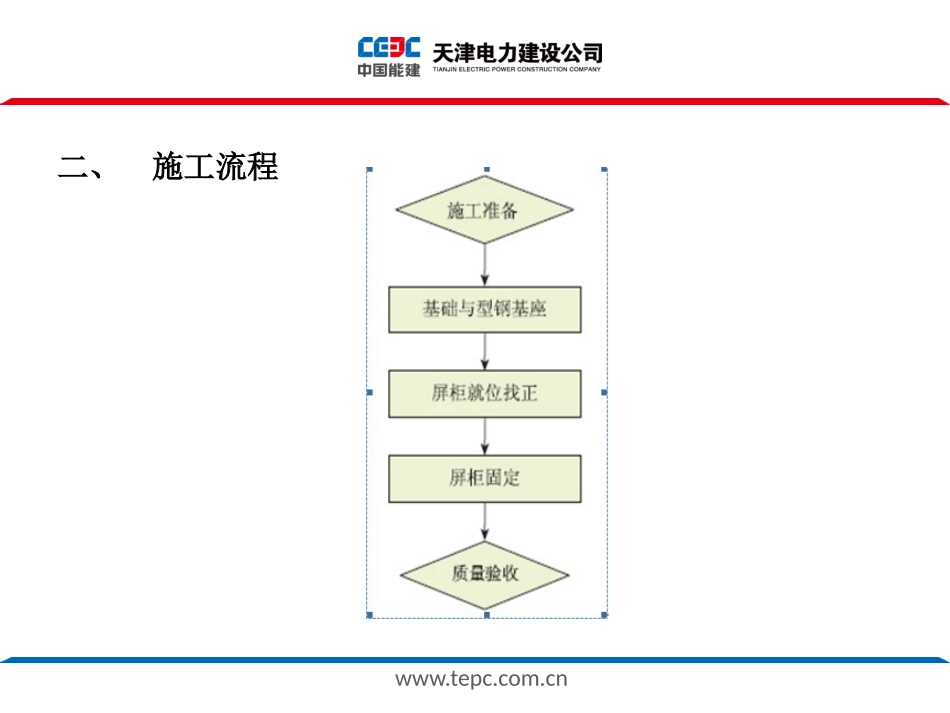

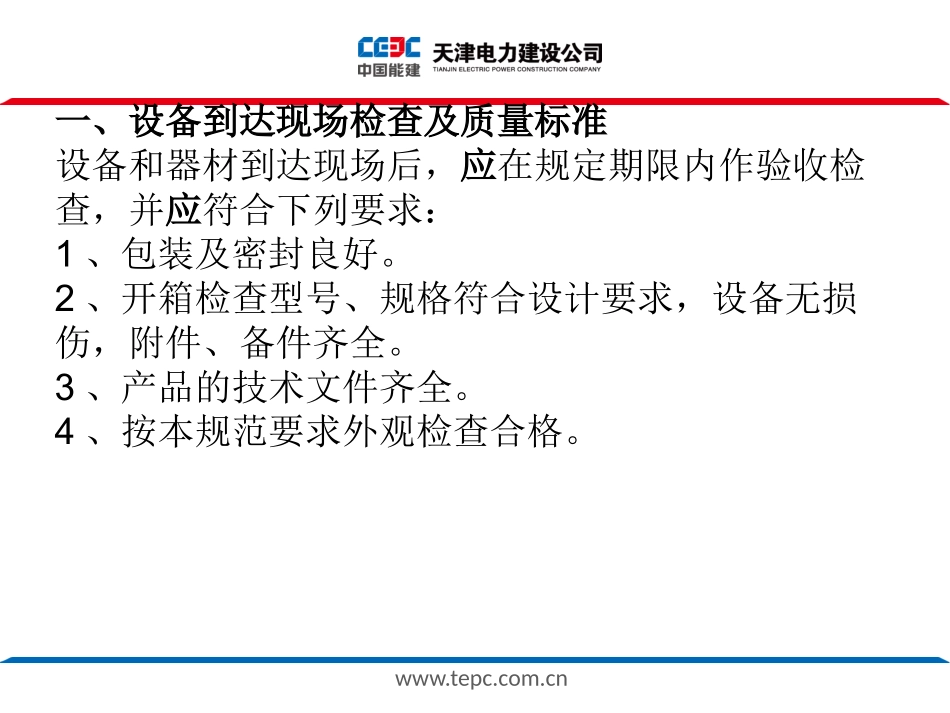

www.tepc.com.cn天津电建波黑斯坦纳瑞项目部波黑STANARI1×300MW循环流化床机组电气盘柜安装2012年10月25日www.tepc.com.cn一、设备到达现场检查及质量标准设备和器材到达现场后，应在规定期限内作验收检查，并应符合下列要求：1、包装及密封良好。2、开箱检查型号、规格符合设计要求，设备无损伤，附件、备件齐全。3、产品的技术文件齐全。4、按本规范要求外观检查合格。www.tepc.com.cn二、施工流程www.tepc.com.cn三、工艺流程说明及质量控制要点1施工准备1）技术准备：施工图纸、出厂试验报告，施工作业指导书，施工安装记录表、施工技术交底等。2）人员组织：技术负责人，安装负责人，安全质量负责人，技能人员等。3）现场布置：室内屏柜应运入户内开箱并放置于安装位置附近。户外端子箱到货后直接放置于安装基础旁，或尽量就近摆放以避免二次倒运可能造成的外观损失。4）机具及材料：吊车、电焊机、盘柜运输工具及安装工具等。5）屏柜（端子箱）检查；在正式安装前，对屏、柜（端子箱）进行外观和内部附件检查。确保交付安装的屏柜（端子箱）外观无破损、内部附件无位移和损伤。www.tepc.com.cn2、安装前对土建要求：设备安装前建筑工程应具备下列条件：1、屋顶、楼板施工完毕，不得渗漏；2、结束室内地面工作，室内沟道无积水、杂物；3、预埋件及预留孔符合设计要求，预埋件应牢固；4、门窗安装完毕；5、进行装饰工作时有可能损坏已安装设备或设备安装后不能再进行施工的装饰工作全部结束。www.tepc.com.cn3、屏柜（端子箱）基础找正1）屏柜型钢基础水平误差＜1mm/m。全长水平误差＜2mm。2）屏柜型钢基础不直度误差＜1mm/m。全长不直度误差＜2mm。3）屏柜位置型钢基础误差及不平行度全长＜5mm。4）端子箱基础按施工图纸要求及每列端子箱在同一轴线上。5）屏柜型钢及端子箱底座与主接地网连接牢固可靠。6）基础型钢安装后，其顶部宜高出抹平地面10mm；手车式成套柜按产品技术要求执行。基础型钢应有明显的可靠接地。www.tepc.com.cn4、屏柜就位、固定1）屏柜进入户内应采取适当措施对门、窗和地面等成品进行保护。户内运输宜采用液压铲车或专用小车等器械。2）户内屏柜应采用在基础型钢上钻孔后用螺栓固定。不宜使用点焊的方式。户外端子箱基础上如无预埋件可选用膨胀螺栓固定。3）根据屏柜（端子箱）地脚孔的规格、数量配置完好、齐全的紧固件。紧固件应经热镀锌防腐处理。4）相邻屏柜连接螺栓和地脚螺栓紧固力矩应符合规范要求。5）成列屏柜顶部误差＜5mm。屏柜面误差满足相邻两盘＜1mm，成列盘面＜5mm，盘柜间接缝＜2mm，成列端子箱应在同一轴线上。6）所有屏柜（端子箱）安装牢固，外观完好，无损伤，内部电器元件固定牢固。www.tepc.com.cnwww.tepc.com.cn5、屏柜（端子箱）接地1）屏柜（端子箱）框架和底座接地良好2）有防震垫的屏柜；每列有两点以上明显接地；3）屏柜内二次接地铜排应与专用接地铜排连接可靠；4）屏柜（端子箱）可开启门应用软铜线可靠接地；5）室内试验端子接地标示清晰。www.tepc.com.cn谢谢！THANKS
