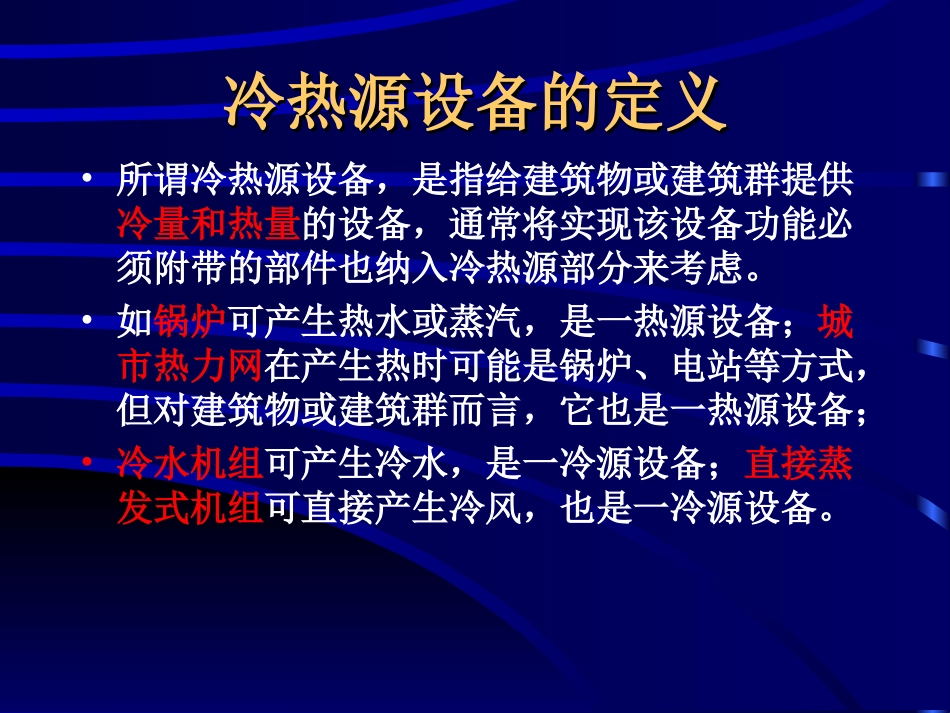

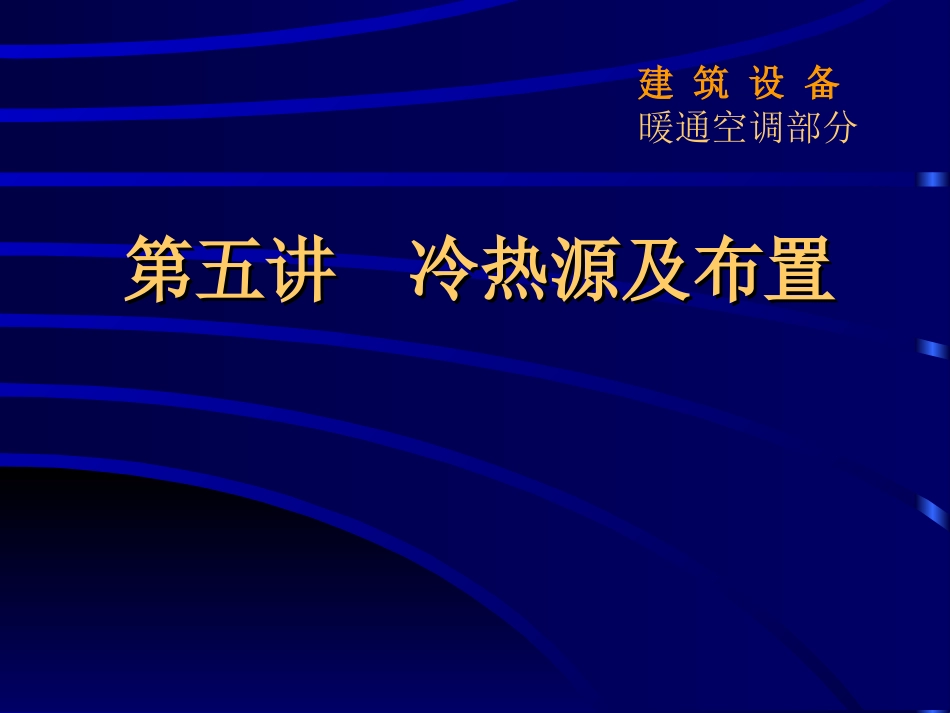

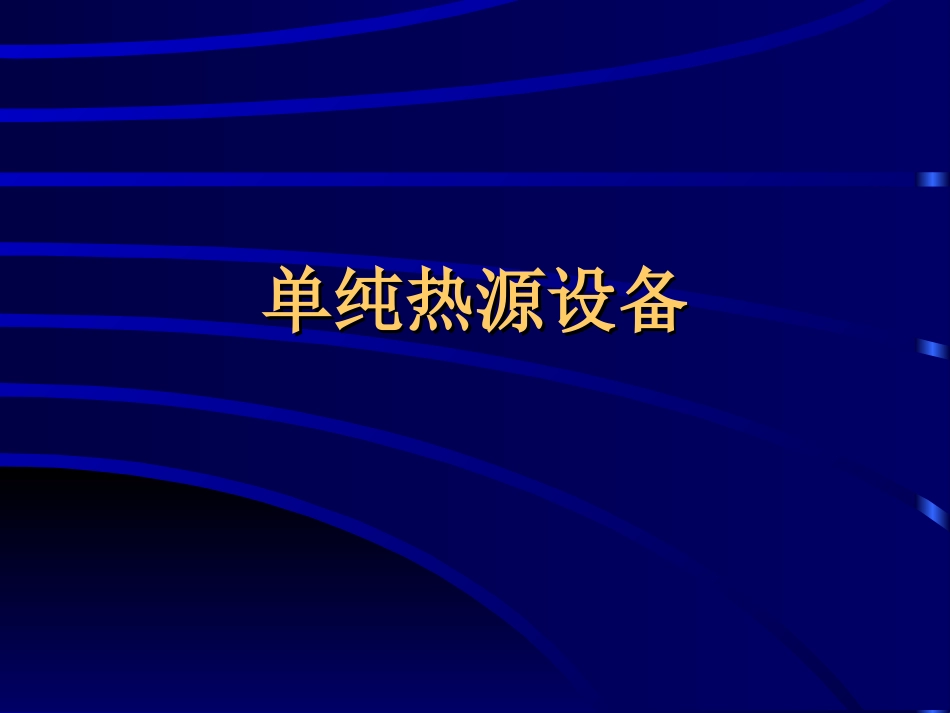

建筑设备暖通空调部分第五讲第五讲冷热源及布置冷热源及布置冷热源设备的定义冷热源设备的定义•所谓冷热源设备，是指给建筑物或建筑群提供冷量和热量的设备，通常将实现该设备功能必须附带的部件也纳入冷热源部分来考虑。•如锅炉可产生热水或蒸汽，是一热源设备；城市热力网在产生热时可能是锅炉、电站等方式，但对建筑物或建筑群而言，它也是一热源设备；•冷水机组可产生冷水，是一冷源设备；直接蒸发式机组可直接产生冷风，也是一冷源设备。单纯热源设备单纯热源设备常见的单纯热源设备常见的单纯热源设备•最常见的热源设备是锅炉•其它的热源形式包括–城市热力网–电站余热（热电联供）锅炉的分类1、根据产生的介质分：蒸汽锅炉、热水锅炉2、根据工作压力分：低压锅炉、高压锅炉、蒸汽锅炉：低压锅炉：蒸汽表压力小于0.7个大气压的锅炉。高压锅炉：蒸汽表压力高于0.7个大气压的锅炉。热水锅炉：低压锅炉：热水温度低于100℃的锅炉。高压锅炉：热水温度高于100℃的锅炉。3、按用途分：供热锅炉或工业锅炉——用于工业及供暖方面的锅炉动力锅炉——用于发电、动力方面的锅炉4、按燃烧过程采用的燃料的不同燃油锅炉、燃气锅炉、燃煤锅炉、电锅炉、废热锅炉燃煤锅炉示例燃煤锅炉示例燃油锅炉示例燃油锅炉示例燃气锅炉示例燃气锅炉示例电锅炉示例电锅炉示例锅炉房工艺系统锅炉房工艺系统工艺系统：锅炉本体及辅助系统本体系统：1、燃料的燃烧系统2、热能的传递系统辅助系统：1、燃料的输送和灰渣输出系统2、送、引风系统3、汽水系统4、仪表控制设备城市热力网城市热力网•很多城市在市政建设时已建好城市热力网，此时可直接利用城市热力网提供热水。•由于城市热力网很大，而与其相连的每个建筑的情况千差万别，通常采用间连的方式，即采用板式换热器将城市热力网与建筑内的水压分隔开。•电站余热可直接带用户，也可采用间连方式。城市热力网供热示例城市热力网供热示例用户热力站用户用户板换用户引入口单纯冷源设备单纯冷源设备常见冷源设备常见冷源设备•最常见的冷源设备是冷水机组，包括水冷冷水机组和风冷冷水机组，它们直接产生冷水–活塞式、螺杆式、离心式–吸收式•另一类冷源设备直接产生冷风，称为冷风机组，容量较小，通常为活塞式和螺杆式风冷与水冷冷水机组的差别风冷与水冷冷水机组的差别•冷水机组在制冷水时，还会产生废热，需及时排出。根据废热排出方式的不同分为风冷机组和水冷机组。•风冷机组是将废热通过冷凝器排到机组周围的空气中，即将周围的空气吸入加热后排出；水冷机组则将废热排向冷却水中，通常设立一冷却水环路将热量带走。水中的热量通常通过冷却塔散到空气中，也可散到湖水、海水、土壤中。风冷活塞冷水机组风冷活塞冷水机组11风冷活塞冷水机组风冷活塞冷水机组22水冷活塞冷水机组水冷活塞冷水机组11水冷活塞冷水机组水冷活塞冷水机组22水冷螺杆冷水机组水冷螺杆冷水机组11水冷螺杆冷水机组水冷螺杆冷水机组22水冷螺杆冷水机组水冷螺杆冷水机组33水冷螺杆冷水机组水冷螺杆冷水机组44水冷离心冷水机组水冷离心冷水机组11水冷离心冷水机组水冷离心冷水机组22水冷离心冷水机组水冷离心冷水机组33吸收式冷水机组吸收式冷水机组11吸收式冷水机组吸收式冷水机组22吸收式冷水机组吸收式冷水机组33冷水机组的冷却水系统示例冷水机组的冷却水系统示例•冷却水系统通常由冷却塔、冷却水泵和管路组成冷却塔冷却塔(1)(1)•冷却塔通过热水在塔内冷却塔通过热水在塔内喷淋喷淋，与周围空气进，与周围空气进行行热交换热交换（包括（包括显热交换显热交换和水蒸发引进的和水蒸发引进的潜潜热交换热交换），使水的温度降低。），使水的温度降低。•一般设置在一般设置在屋顶屋顶上，占地面积约为总建筑面上，占地面积约为总建筑面积的积的0.5~1.0%0.5~1.0%•基础载荷是：基础载荷是：横式横式冷却塔为冷却塔为11t/mt/m22；；立式立式冷冷却塔为却塔为2~32~3t/mt/m22•注意飞溅注意飞溅水滴水滴冷却塔冷却塔(2)(2)•噪声干扰噪声干扰–对本栋建筑：放置在裙房上的问题最大对本栋建筑：放置在裙房上的问题最大•措施：建筑隔声，冷却塔风机变频运行、下置风机...
