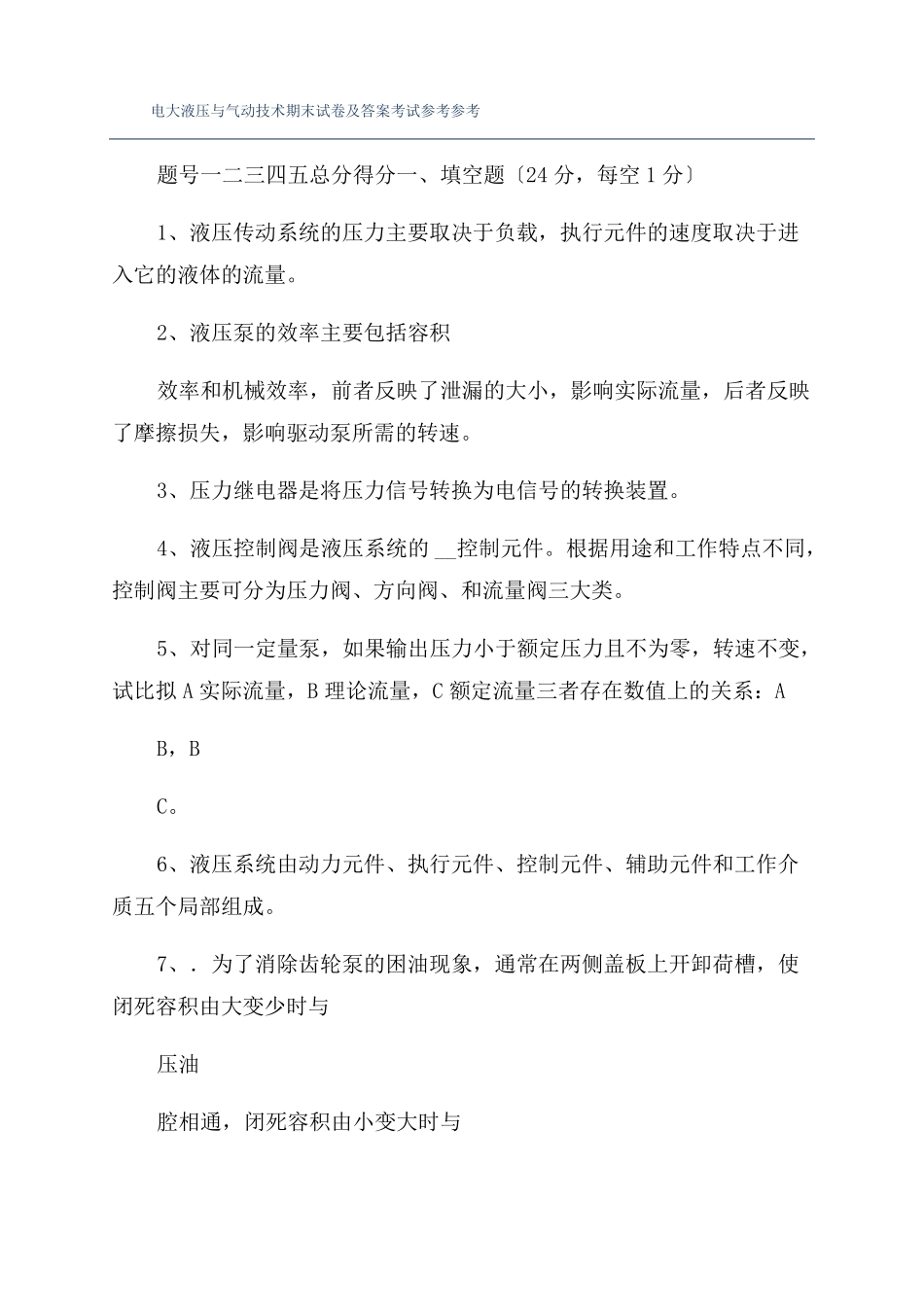

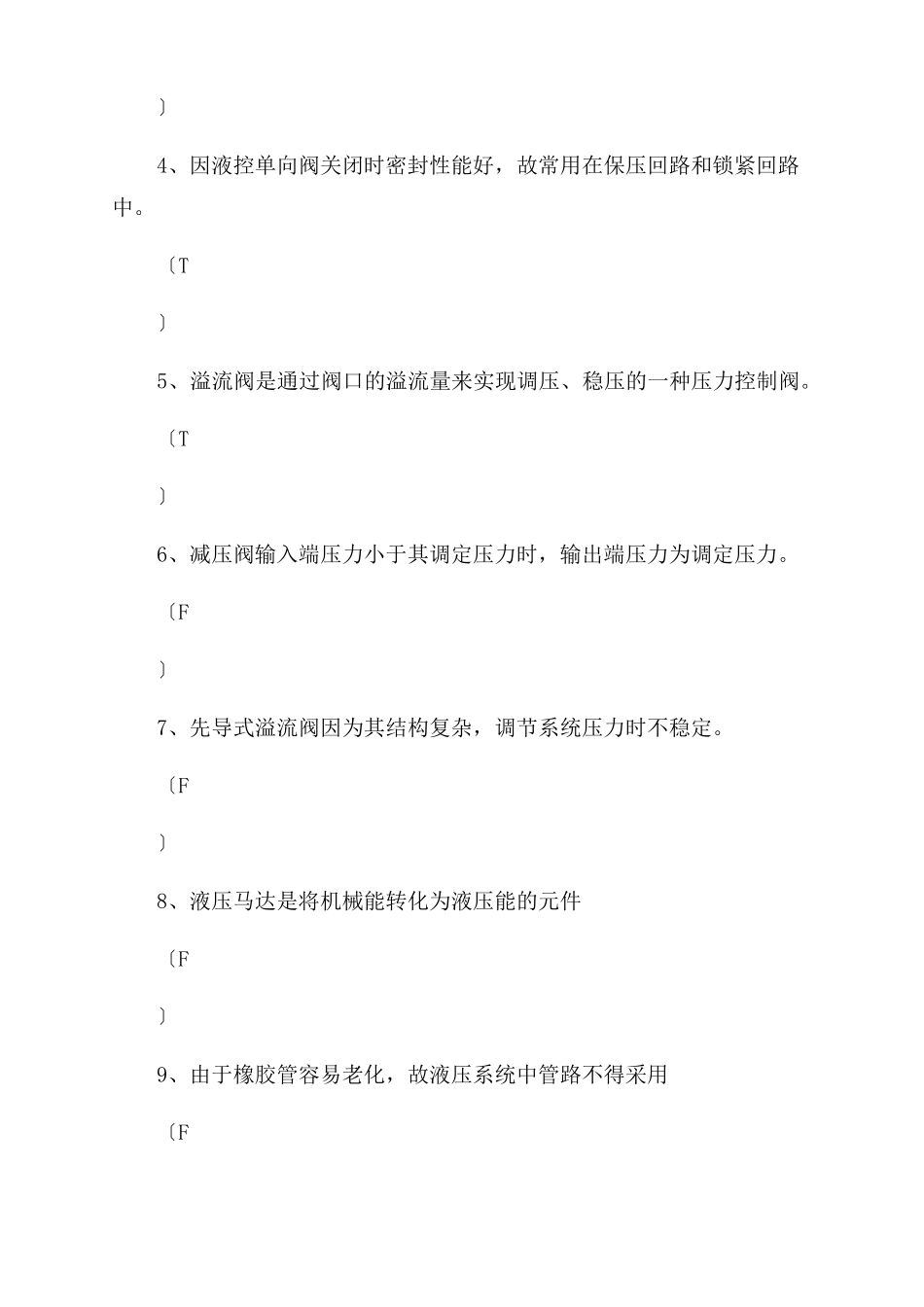

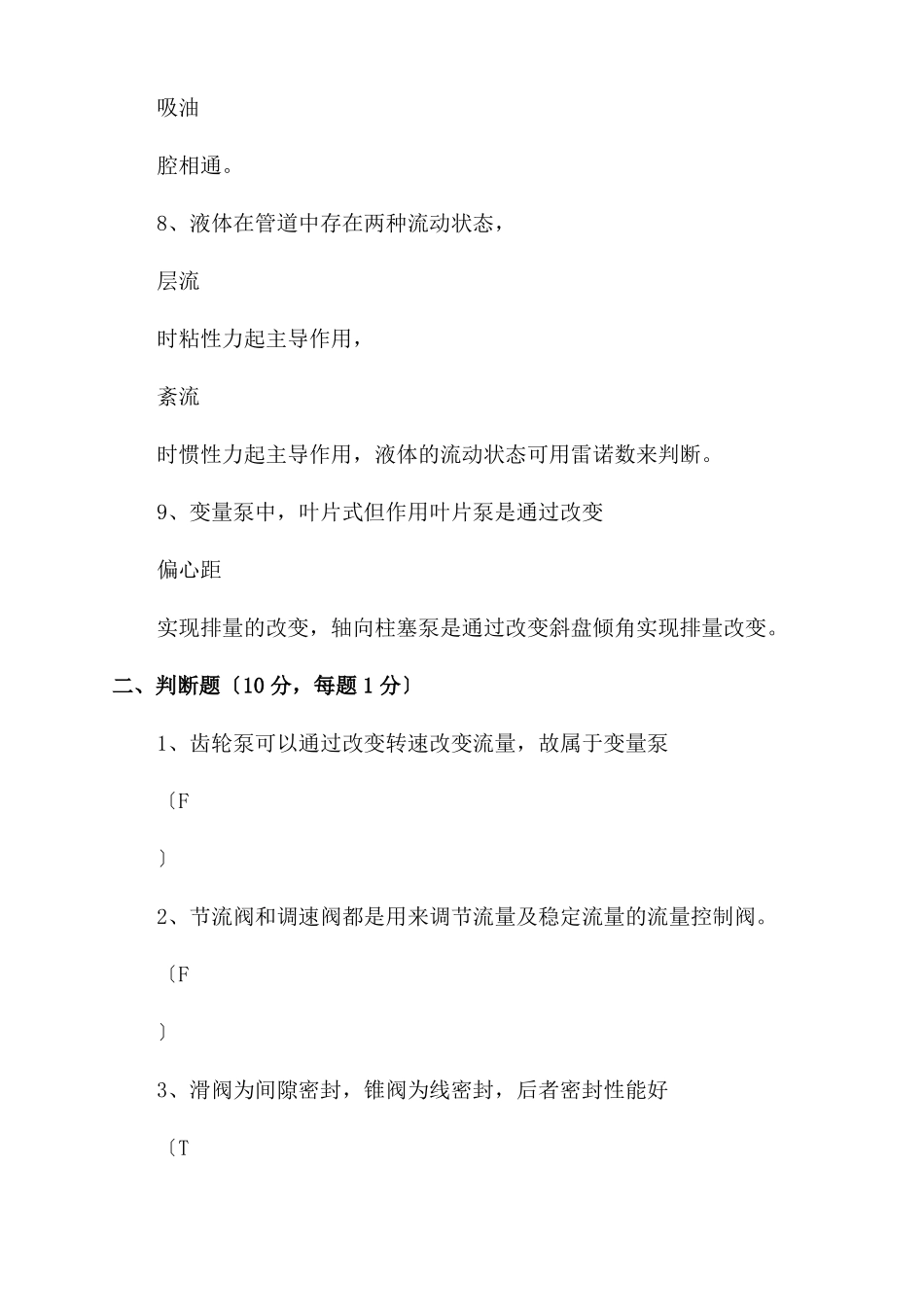

电大液压与气动技术期末试卷及答案考试参考参考题号一二三四五总分得分一、填空题〔24分，每空1分〕1、液压传动系统的压力主要取决于负载，执行元件的速度取决于进入它的液体的流量。2、液压泵的效率主要包括容积效率和机械效率，前者反映了泄漏的大小，影响实际流量，后者反映了摩擦损失，影响驱动泵所需的转速。3、压力继电器是将压力信号转换为电信号的转换装置。4、液压控制阀是液压系统的__控制元件。根据用途和工作特点不同，控制阀主要可分为压力阀、方向阀、和流量阀三大类。5、对同一定量泵，如果输出压力小于额定压力且不为零，转速不变，试比拟A实际流量，B理论流量，C额定流量三者存在数值上的关系：AB，BC。6、液压系统由动力元件、执行元件、控制元件、辅助元件和工作介质五个局部组成。7、．为了消除齿轮泵的困油现象，通常在两侧盖板上开卸荷槽，使闭死容积由大变少时与压油腔相通，闭死容积由小变大时与吸油腔相通。8、液体在管道中存在两种流动状态，层流时粘性力起主导作用，紊流时惯性力起主导作用，液体的流动状态可用雷诺数来判断。9、变量泵中，叶片式但作用叶片泵是通过改变偏心距实现排量的改变，轴向柱塞泵是通过改变斜盘倾角实现排量改变。二、判断题〔10分，每题1分〕1、齿轮泵可以通过改变转速改变流量，故属于变量泵〔F〕2、节流阀和调速阀都是用来调节流量及稳定流量的流量控制阀。〔F〕3、滑阀为间隙密封，锥阀为线密封，后者密封性能好〔T〕4、因液控单向阀关闭时密封性能好，故常用在保压回路和锁紧回路中。〔T〕5、溢流阀是通过阀口的溢流量来实现调压、稳压的一种压力控制阀。〔T〕6、减压阀输入端压力小于其调定压力时，输出端压力为调定压力。〔F〕7、先导式溢流阀因为其结构复杂，调节系统压力时不稳定。〔F〕8、液压马达是将机械能转化为液压能的元件〔F〕9、由于橡胶管容易老化，故液压系统中管路不得采用〔F〕10、相同的制造精度下，柱塞泵的容积效率最差〔F〕三、选择题〔20分，每空2分〕1、溢流阀作平安阀使用时，系统正常工作时其阀芯处于〔B〕状态A全开B全关C半开半关D不一定2、高压系统宜采用B泵。A外啮合齿轮B轴向柱塞C叶片D内啮合齿轮3、选择液压油时，主要考虑油液的〔C〕。A密度B成分C黏度D颜色4、如下绝对压力关系表达式是正确的〔C〕。A.大气压-相对压力B.大气压-表压力C.大气压+相对压力D.相对压力-大气压5、液压系统为防止液压冲击需设置A回路。A泄压B增压C减压D锁紧6、调速阀由〔B〕与节流阀串联组成。A减压阀B定差减压阀C溢流阀D差压式溢流阀7、液压系统中泵输出压力3Mp，阀门调定压力：溢流阀调5Mp,减压阀4Mp,减压阀输出端压力为〔A〕A3MpB4MpC5MpD0Mp8、伯努利方程为〔B〕在流体力学中的应用。A体积不变定理B能量守恒定律C质量守恒定律D动量守恒定律9、以下选项那个不属于油箱的功能〔B〕。A储存工作介质B储存压力能C别离油液中的空气D散热10、单杆式液压缸有杆腔进油一般用于〔C〕。A快进B工进C快退D停止运动四、分析题〔16分，每题8分〕1、右图中ABCD各元件的名称？各起什么作用？答：A溢流阀维持系统压力平安B顺序阀控制液压缸的运动顺序C调速阀调节左侧液压缸的速度D单向阀右侧液压缸前进时经过调速阀，后退时经过单向阀，实现快退。2、分析右图压力分级调压回路；该回路能够实现多少压力级？每个压力级的压力值是多少？答：1〕该回路有8个压力级2〕分别为：0，0.5,1.0,1.5，2，2.5,3,3.5五、计算题〔30分，每题10分〕1．液马达的排量为250ml/r，进口压力为10MPa,出口压力为0.5MPa,总效率η0.9,马达的容积效率为0.92,假设输入流量为20L/min；试求：〔1〕实际输出扭矩；〔2〕实际输出转速。解：1〕机械效率：η机械η/η容积输出扭矩：Tpvη机械/2π〔10-0.5〕MPa某250ml某0.9/0.92/2某3.14370N某m2输出转速：nq某η容积/V20L/min某0.92/250ml/r74.675r/min2、单杆液压缸采用差动连接，运动速度要求：1〕2〕分别求两种情况下活塞面积和活塞杆面积之比为多少？解：快进连接方式差动连接，速度：v快进4q/πd2快退有杆腔进油，速度：v快退4q/πD2-d21活塞面积和活塞杆面积之比为:5:22活塞面积和活塞杆面积之比为4:13、...
