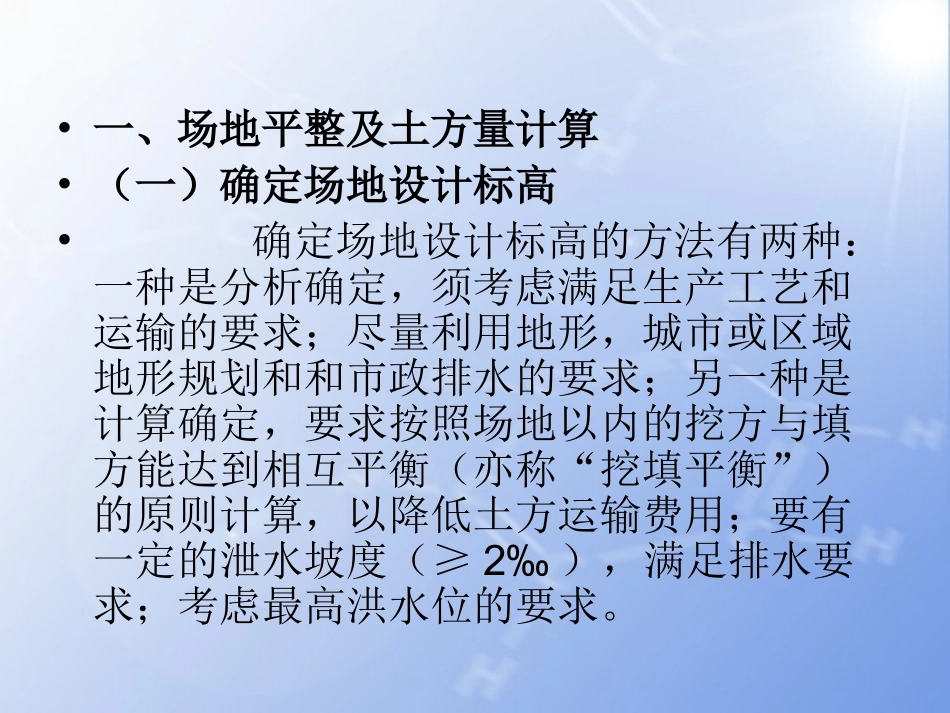

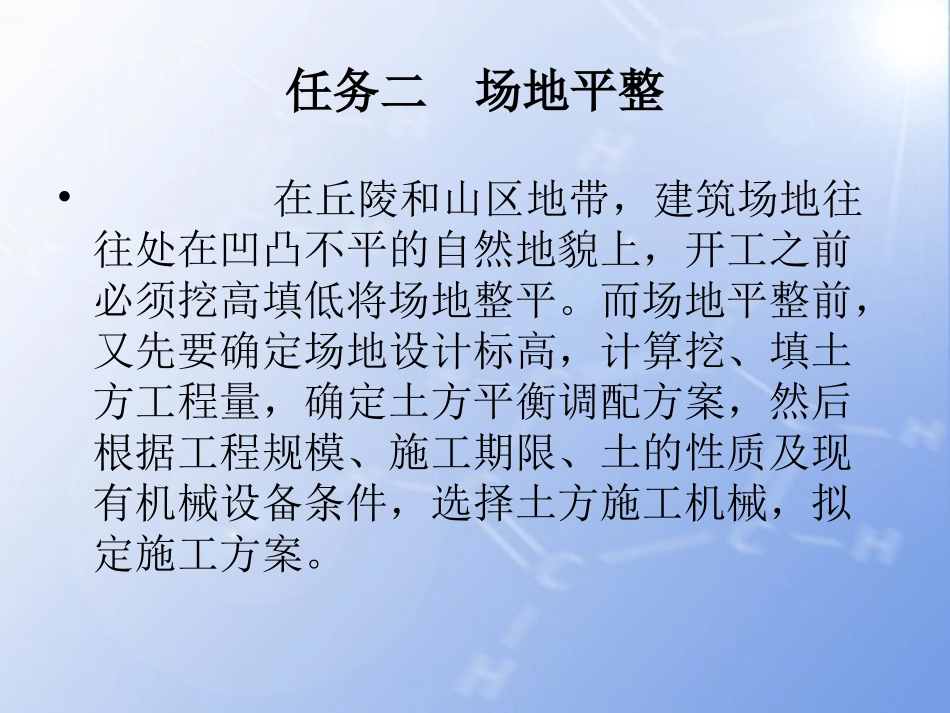

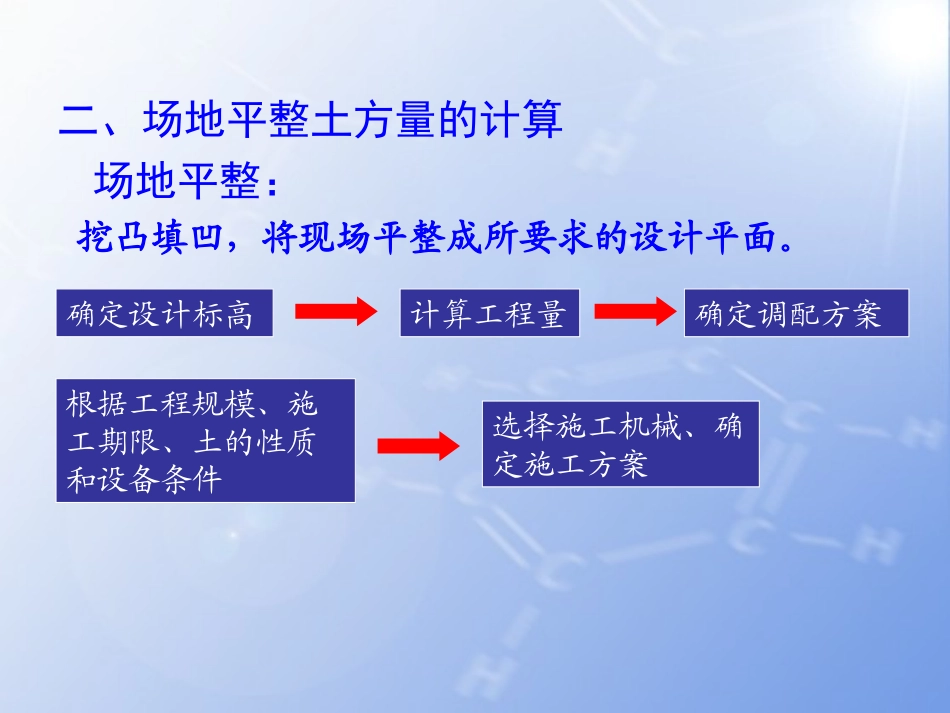

任务二场地平整•在丘陵和山区地带，建筑场地往往处在凹凸不平的自然地貌上，开工之前必须挖高填低将场地整平。而场地平整前，又先要确定场地设计标高，计算挖、填土方工程量，确定土方平衡调配方案，然后根据工程规模、施工期限、土的性质及现有机械设备条件，选择土方施工机械，拟定施工方案。•一、场地平整及土方量计算•（一）确定场地设计标高•确定场地设计标高的方法有两种：一种是分析确定，须考虑满足生产工艺和运输的要求；尽量利用地形，城市或区域地形规划和和市政排水的要求；另一种是计算确定，要求按照场地以内的挖方与填方能达到相互平衡（亦称“挖填平衡”）的原则计算，以降低土方运输费用；要有一定的泄水坡度（≥2‰），满足排水要求；考虑最高洪水位的要求。二、场地平整土方量的计算场地平整：挖凸填凹，将现场平整成所要求的设计平面。确定设计标高计算工程量确定调配方案根据工程规模、施工期限、土的性质和设备条件选择施工机械、确定施工方案•初步确定设计标高的原则：挖方量等于填方量•初步确定设计标高的方法:方格网法划分方格网确定方格网角点标高计算设计标高划分为边长为10～40m的方格网插入法或现场测量公式计算场地设计标高计算简图场地设计标高计算简图aa）地形图上划分方格；）地形图上划分方格；bb）设计标高示意图）设计标高示意图1—1—等高线；等高线；2—2—自然地面；自然地面；3—3—设计标高平面；设计标高平面；•根据挖填平衡的原则：22111221220HHHHHNaa4111221220HHHHH4N12340H2H3H4HH4N2、场地设计标高的调整土具有可松性设计标高以上填方工程用土或标高以下挖方的影响就近弃土或取土的影响3、泄水坡度对角点设计标高的影响图1-4单向泄水坡度的场地图1-5双向泄水坡度的场地•由于排水要求，场地表面场有一定的泄水坡度。因此，还需根据场地泄水坡度的要求（单面泄水或双面泄水），计算出场地内各方格角点实际施工时的设计标高。00nnxxyyHHliHHlili;（二）场地土方量的计算1、计算的方法：方格网法：地势平坦地区断面法：地势起伏较大地区，精度低2、方格网法的计算步骤：划分方格网并计算施工高度确定零线计算方格土方量土方总量（1）划分方格网、计算角点施工高度方格网：边长20～40m施工高度：nnhHHnh：角点施工高度nH：角点的设计标高H：角点的自然标高（2）计算零线的位置零点：方格边线一端施工高程为“+”，若另一端为“-”，则沿其边线必然有一不挖不填的点，即为“零点”。连接相邻的零点即为零线。零点位置按下面公式计算：零点位置计算示意图1112ahxhh2212ahxhh图解法确定零点：用尺在各角点上标出挖填施工高度相应比例，用尺相连，与方格相交点即为零点位置。零点位置图解法（3）计算方格土方工程量按方格底面积的图形和公式计算。情况一：一点填方或挖方三角填（挖），另一角挖（填）32312366hbchVbcahV当b=a=c时，=计算公式：情况二：两点填方或者挖方相邻两角为挖，另两角为填1324()()248()()248hbcaVabchhhdeaVadehh计算公式：情况三：三点填方或者挖方三角填（挖），另一角挖（填）计算公式：22123()25()25hbcVabchhha情况四：四点填方或者挖方四角全填（全挖）计算公式：221234()44aaVhhhhh•例题：•某建筑场地地形图和方格网（a=20m）布置如图所示。该场地系亚粘土，地面设计泄水坡度;ix=3‰，iy=2‰。建筑设计、生产工艺和最高洪水位等方面均无特殊要求。试确定场地设计标高（不考虑土的可松性影响，如有余土，用以加宽边坡），并计算挖、填土方工程量。43.6743.9444.3444.8043.3543.7644.1744.6743.2442.9442.5842.9043.2343.6744.17•1.计算角点的地面标高•根据地形图上所标等高线，用插入法求出各方格角点的地面标高。•图1-10插入法计算简图•采用插入法时，假定每两根等高线之间的地面高低是呈直线变化的。如求角点4的地面标高，如图1-10所示，根据相似三角形特性有:•图解法（其原理同上述数解法）来求得各角点的地面标高。如图1-12所...
