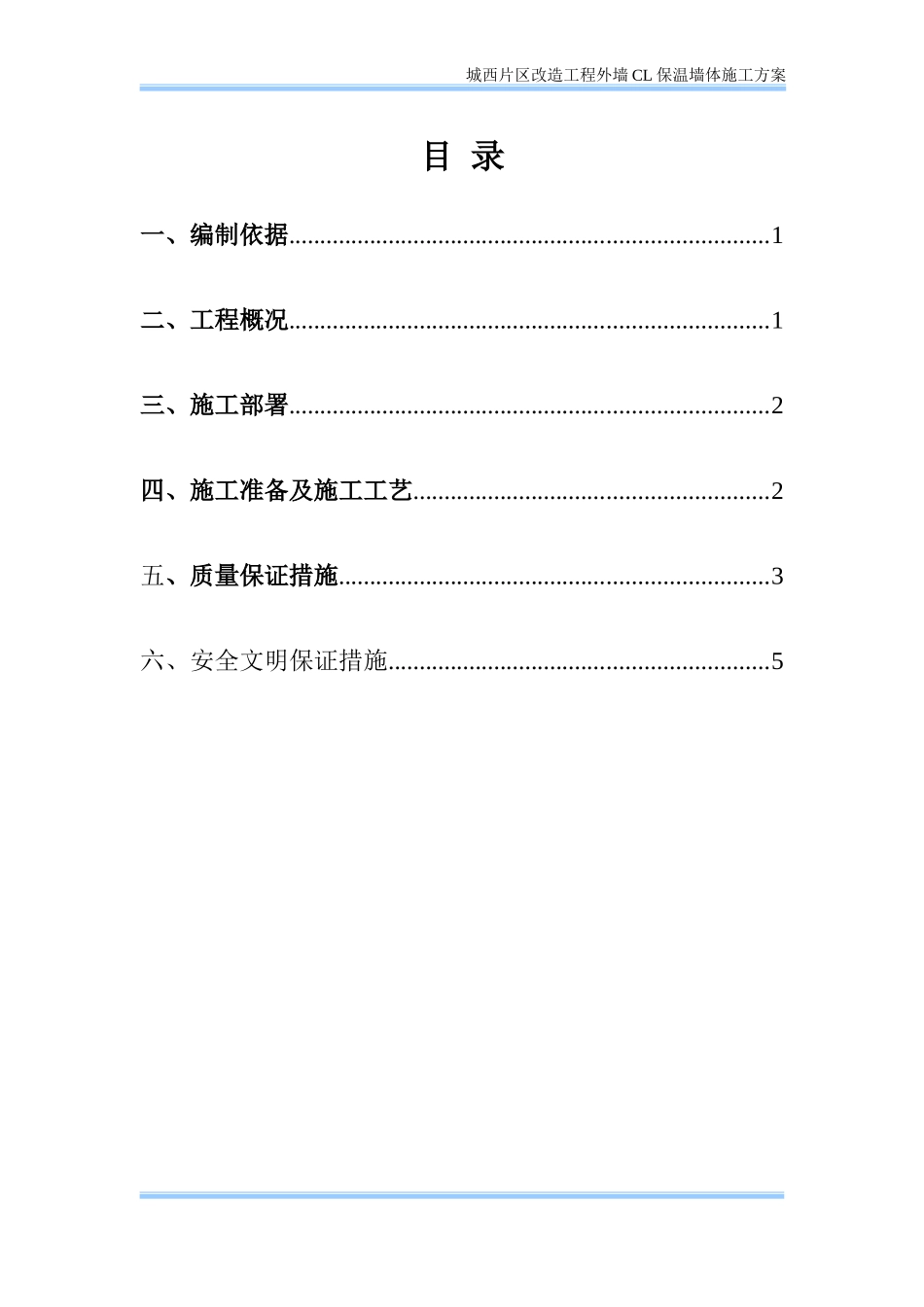

城西片区改造工程外墙CL保温墙体施工方案目录一、编制依据.............................................................................1二、工程概况.............................................................................1三、施工部署.............................................................................2四、施工准备及施工工艺.........................................................2五、质量保证措施.....................................................................3六、安全文明保证措施.............................................................5城西片区改造工程外墙CL保温墙体施工方案第一章编制依据1、《建筑工程施工质量验收统一标准》GB50300-20132、《混凝土结构工程施工质量验收规范》（GB50204—2002）2011年版3、《建筑施工手册第五版》中国建筑工业出版社4、城西片区改造工程项目相关图纸5、《CL结构体系技术规程》（DBJ/T14-043-2012）6、《建筑节能工程施工质量验收规范》GB50411-2007；7、《自密实混凝土设计与施工指南》CCES02-2004；8、《自密实混凝土应用技术规程》CECS203-2006；第二章工程概况1、工程简介工程名称：城西片区改造工程项目工程地点：山东省荣成市北大街与明珠路交口建设单位：荣成安泰置业有限公司设计单位：威海市华信建筑设计有限公司勘察单位：威海市水利岩土工程有限公司监理单位：山东富尔工程咨询管理有限公司施工单位：中建二局第一建筑工程有限公司2、工程简况本工程位于山东省荣成市北大街与明珠路交口。其中D8～D15楼为地下2层，地上17层民用住宅工程，总建筑面积约8.8万平方米，其中住宅地上建筑面积约6.4万平方米，地下建筑面积约0.6万平方米，地下车库面积约1.8万平方米，住宅为剪力墙结构，车库为框架结构。第三章施工部署1、总体部署本工程东西山墙正负零以上采用CL外墙保温结构体系，采用成品吊装，以节约工期。2、劳动力配置D8-D15楼每栋楼配置一名专业的施工人员，以及15名专业的安装工人，保证施工质量。3、机械配备每一台塔吊负责两栋主楼的CL网架板的吊装。第四章、施工准备及施工工艺熟悉CL建筑特点及施工工艺和相关标准，各工种操作人员由厂家专业人中建二局第一建筑工程有限公司Page1城西片区改造工程外墙CL保温墙体施工方案员培训、现场指导安装。熟悉图纸，各节点的施工做法,进行技术交底。施工工艺流程：测量放线→边缘构件（暗柱）钢筋绑扎→CL网架板安装→模板支设→混凝土浇筑→模板拆除→混凝土养护CL网架板备料、进场混凝土垫块的制作边缘构件（暗柱）钢筋绑扎CL网架板安装就位CL网架板周边钢筋连接及管线敷设模板支设同时浇筑两侧混凝土混凝土养护模板拆除1.测量放线：根据引测到施工平面的水平和垂直控制线，放出CL复合剪力墙及内隔墙的轴线和边线及门窗洞口位置线、边缘构件节点线等，并在相应位置标注墙板编号。2.CL网架板安装：(1)、吊装1）CL网架板吊装时,一定要根据板的所在位置的编号装入吊篮进行吊装。2）不得采用吊索直接锚入CL网架板钢筋进行吊装，以防止钢筋网片的变形。(2)、安装1）应根据施工段划分，利用塔吊集中将CL网架板吊到所需要安装的楼层面然后按编号进行分块吊装安装到位。在CL网架板分块吊装的过程中，采用在CL墙板有双层网片的一侧用两个¢10的圆钢制作成的S型吊钩钩住板上部双层钢丝网片，吊索吊起S型吊钩使CL板就位。2）墙板就位时，应对准墙板边线，尽量一次就位，以减少撬动。如果就位误差较大，应将墙板重心吊起调整，同时确保墙板垂直度。3）墙板在临时固定后，宜同时进行预埋件的焊接和墙板锚片及附加锚筋的绑扎。将CL网架板φ3侧锚片与边缘构件箍筋绑扎牢固，附加锚筋和边缘构件附中建二局第一建筑工程有限公司Page2城西片区改造工程外墙CL保温墙体施工方案加锚筋与墙板φ5平网绑扎牢固。CL网架板与暗柱钢筋锚固。4）CL网架板吊装就位后，采用钢管搭设临时护架，以保证墙板的稳定性。5）CL网架板安装结束后，按照CL结构工程施工质量验收规程《河北省工程建设标准DB13(J)44－2003》中有关CL网架板安装要求进行自检，然后...
