外墙XPS板保温系统施工工艺方案VIP免费

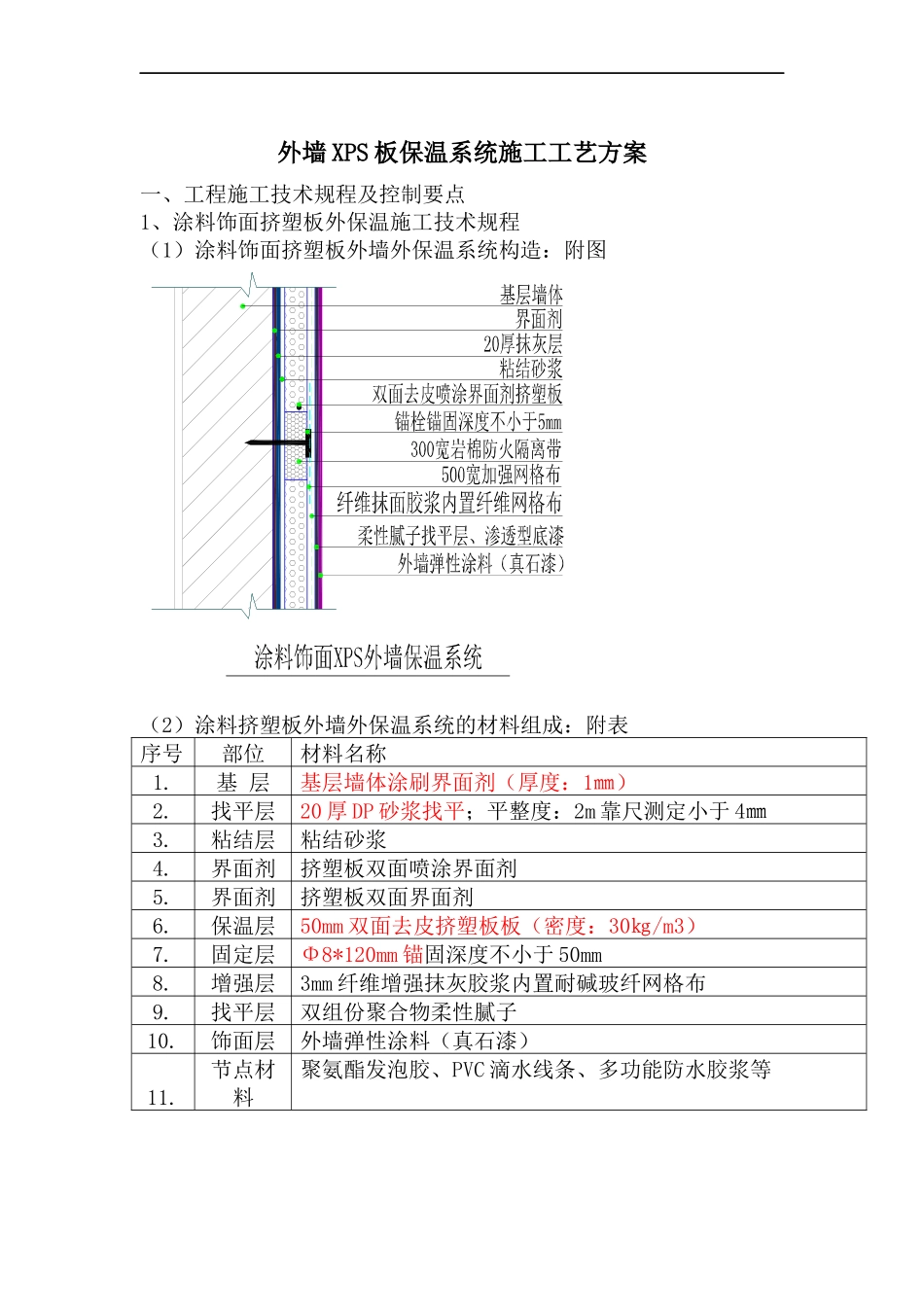

外墙XPS板保温系统施工工艺方案一、工程施工技术规程及控制要点1、涂料饰面挤塑板外保温施工技术规程（1）涂料饰面挤塑板外墙外保温系统构造：附图（2）涂料挤塑板外墙外保温系统的材料组成：附表序号部位材料名称1.基层基层墙体涂刷界面剂（厚度：1㎜）2.找平层20厚DP砂浆找平；平整度：2m靠尺测定小于4㎜3.粘结层粘结砂浆4.界面剂挤塑板双面喷涂界面剂5.界面剂挤塑板双面界面剂6.保温层50mm双面去皮挤塑板板（密度：30㎏/m3）7.固定层Φ8*120mm锚固深度不小于50mm8.增强层3mm纤维增强抹灰胶浆内置耐碱玻纤网格布9.找平层双组份聚合物柔性腻子10.饰面层外墙弹性涂料（真石漆）11.节点材料聚氨酯发泡胶、PVC滴水线条、多功能防水胶浆等二、涂料饰面挤塑板外保温系统施工方案（一）、操作流程图（附图（2））（二）、XPS板保温系统控制要点1．对施工环境的要求●施工环境、基层及使用的材料的温度不低于+5Cº。不应在强风环境中或夏季高温阳光直射时墙面上施工,以避免外墙外保温体系在施工过程中结皮而影响施工质量。●对尚未硬化的材料,应避免雨水的冲刷,必要时应对施工中的墙面加以保护。●在外墙外保温体系中应使用公司提供或指定的配套材料,以确保材料的相容性及整个体系的质量。2．建筑物和外墙体的要求●墙体的湿度不应高于其与环境的平衡湿度。●墙体表面不得有污迹灰尘污或油脂类物质。●墙体应达到设计要求的强度，特别是墙体表面应具有足够的附着力（≥0.3N/mm²）。●内墙抹灰砂浆、干粉砂浆地坪应在外保温体系施工前完成，并达到干燥硬化的要求。●门窗框、水平设置的构件（如窗套预制窗套、穿墙管等），必须在外保温体系施工之前安装完毕，外墙面设置的护拦、固定管道、空调等外挂件所用的支架也应预先安装完毕。●对所有水平方向的构件（如跳檐、窗台板、女儿墙压顶、固定外墙面构件用的支架等）都需预留外保温体系所需的施工厚度，并做相应的滴水槽（线）和防锈处理。3、保温施工前条件●屋面防水施工完毕保护层施工完毕，所有出墙管安装完毕（空调出墙管、燃气不锈钢管、新风管等），所有预埋铁件完成（落水管管卡），小露台防水施工完毕，顶层与首层窗框安装完毕。4、节点防水●根据节点图对窗口四周、空调板迎水面阴角、飘窗板迎水面阴角、顶层飘窗板等需防水处理位置进行防水处理。5.挂通线、弹控制线●在建筑外墙大角（阳角、阴角）及其他必要处挂垂直基准钢线，基准钢线之间挂水平线，以控制保温板粘贴的垂直度和平整度。●根据建筑立面设计和外墙外保温技术要求，在墙面弹出外门窗水平、垂直控制线；挤塑板起贴控制线；伸缩缝、结构设有伸缩缝、沉降缝和防震缝处、预制墙板相接处、外保温系统与不同材料相接处、装饰缝线等。6.安装XPS保温板步骤一聚合物干粉胶粘剂的配制●在干净的塑料桶里倒入一定量的洁净水，采用手持式电动搅拌器边搅拌边加粉剂黏结剂，加水量约为粉剂的20-21%；充分搅拌5-7分钟，直到搅拌均匀，稠度适中（约110），放置5分钟熟化；使用时，再搅拌一下即可使用。切记：搅拌充分，粘度确保刚粘贴上的XPS保温板不下垂，加水尽可能量少，不可加水过多；注意聚合物干粉胶粘剂只需加洁净水，不可加入其他添加料如：水泥、砂、防冻剂及其他异物；注意调好的粘结剂宜在2小时内用完；工作完毕，务必及时清洗干净工具。隐检1：经验观察搅拌好粘结剂均匀、状态良好、新鲜、稠度适宜。步骤二翻包网格布及窗洞口加强网网格布翻包：在XPS保温板收口部位，如伸缩缝、结构设有伸缩缝、沉降缝和防震缝处、预制墙板相接处、外保温系统与不同材料相接处两侧等需预粘贴窄幅网格布，翻包部分宽度约100mm。（附图（3））隐检2：检查网格布翻包前先弹线标定位置，翻包符合规范要求。步骤三排板、选板、切板●在粘贴挤塑板前应先进行排尺寸，上下错缝1/2板长，最短不得小于15cm。●在粘贴挤塑板前应进行选板，要求用XPS挤塑板厚度调整保温层的平整度。●挤塑板标准尺寸为1200×600㎜，对角线误差小于2㎜。非标准按照实际需要尺寸加工，保温板切割采用密齿手锯切割，尺寸允许偏差±1.5㎜，大小面垂直。（附图（4））隐检4：保温板排板尺寸符合规范要求，上墙板最小...
