学习情境1 建筑工地围墙设计与施工VIP免费

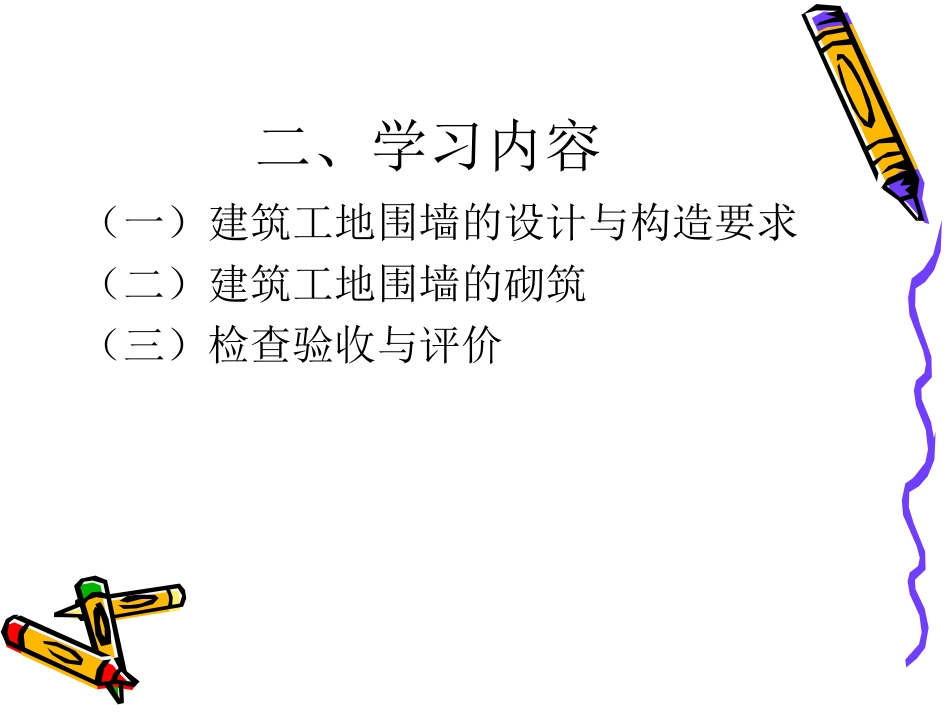

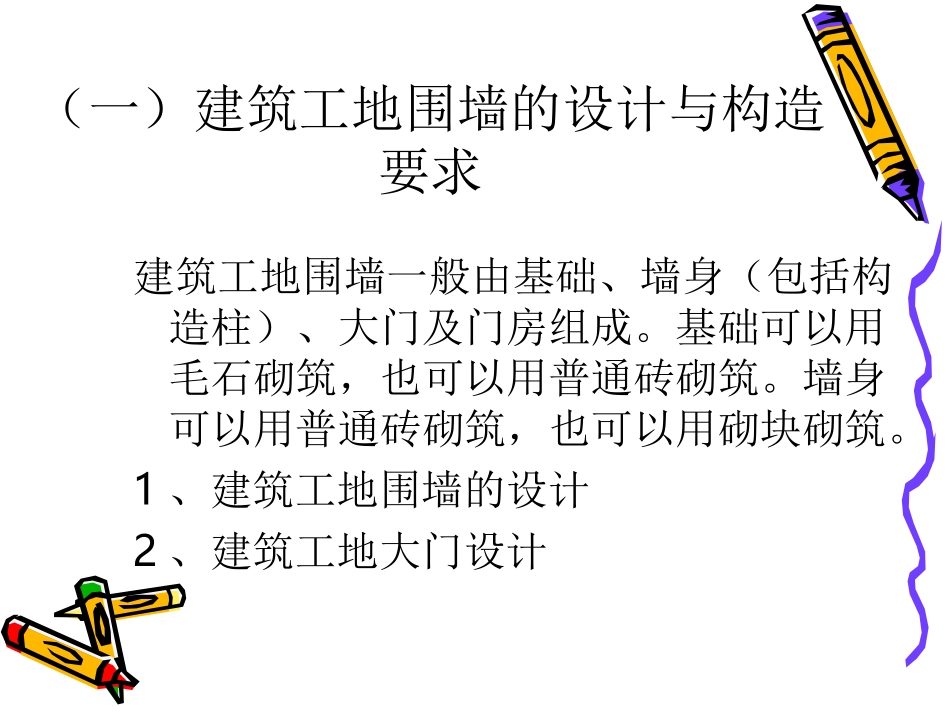

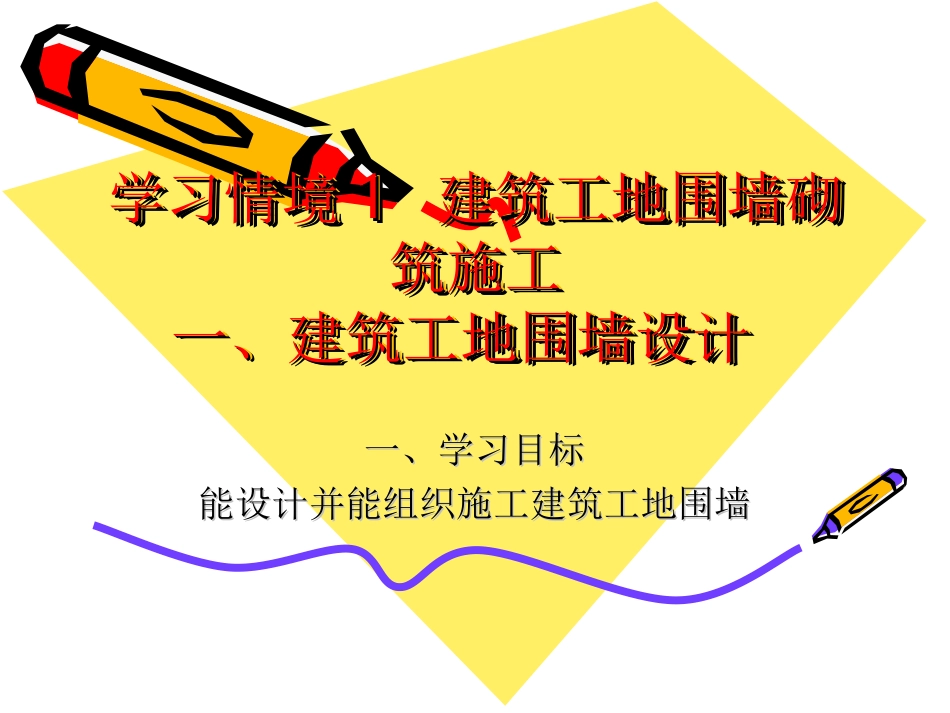

学习情境学习情境11建筑工地围墙砌建筑工地围墙砌筑施工筑施工一、建筑工地围墙设计一、建筑工地围墙设计学习情境学习情境11建筑工地围墙砌建筑工地围墙砌筑施工筑施工一、建筑工地围墙设计一、建筑工地围墙设计一、学习目标一、学习目标能设计并能组织施工建筑工地围墙能设计并能组织施工建筑工地围墙二、学习内容（一）建筑工地围墙的设计与构造要求（二）建筑工地围墙的砌筑（三）检查验收与评价（一）建筑工地围墙的设计与构造要求建筑工地围墙一般由基础、墙身（包括构造柱）、大门及门房组成。基础可以用毛石砌筑，也可以用普通砖砌筑。墙身可以用普通砖砌筑，也可以用砌块砌筑。1、建筑工地围墙的设计2、建筑工地大门设计1）筑工地围墙图1-1建筑工地围墙图1-2建筑工地围墙大门1、建筑工地围墙的设计（1）建筑工地围墙的位置（2）建筑工地围墙基础及构造（1）建筑工地围墙的位置•建筑工地围墙是临时设施，一般工程完工以后予以拆除。使用期一般为一年以内，最长一般不超过3年。可以建筑在规划红线的位置。如果施工场地宽松，可以退规划红线3m砌筑。•所谓的规划红线，是政府规划部门在批准建设用地时用红粗线表示的批准了的建设用地标志线。因此，建筑工地围墙不能设在红线以外。（2）建筑工地围墙基础及构造1）毛石基础及构造2）砖基础及构造3）建筑工地围墙及构造4）建筑工地围墙盖顶1）毛石基础及构造•毛石基础是用乱毛石或平毛石与水泥砂浆砌成。乱毛石是指形状不规则的石块；平毛石是指形状不规则，但有两个平面大致平行的石块。•毛石基础可作墙下条形基础或柱下独立基础。•毛石基础按其断面形状有矩形、梯形和阶梯形等。基础顶面宽度应比墙基底面宽度大200mm；基础底面宽度依设计计算而定。梯形基础坡角应大于60°。阶梯形基础每阶高不小于400mm，每阶挑出宽度不大于200mm，见图1-3。矩形阶梯形梯形图1-3毛石基础2）砖基础及构造•砖基础是用烧结普通砖和或水泥砂浆砌筑而成。砖的强度等级应不低于MU10，砂浆强度等级应不低于M5。•普通砖基础由墙基和大放脚两部分组成。墙基与墙身同厚，大放脚即墙基下面的扩大部分，有等高式和间隔式两种。等高式大放脚是两皮一收，每收一次两边各收进l/4砖长；间隔式大放脚是两皮一收与一皮一收相间隔，每收一次两边各收进l/4砖长，见图1-4。•在墙基顶面应设防潮层，防潮层宜用1:2.5（质量比）水泥砂浆加适量防水剂铺设，其厚度一般为20mm，位置在底层室内地面以下60mm处。图1-4砖基础剖面（3）建筑工地围墙及构造1）高度2）厚度3）扶壁柱1）高度建筑工地围墙的高度一般为2~2.5m，如果当地政府部门有要求，则按要求的高度砌筑，若没有特殊要求可以按地面以上2m砌筑。由于建筑工地地形起伏变化较大，一般可以随着地形变化砌筑。2）厚度如果用普通砖砌筑，一般采用24墙，如果用砌块砌筑，则可以适当增减其厚度。3）扶壁柱一般每隔4~5m设置一道扶壁柱，在转角处和有高度变化处应加设扶壁柱。•用普通砖砌筑的建筑工地围墙，扶壁柱应为370×370mm，用砌块砌筑时，扶壁柱的尺寸可以为1.5倍墙厚。扶壁柱处的基础也必须与扶壁柱相对应。4）建筑工地围墙盖顶建筑工地围墙盖顶可以有多种设计，但必须满足下列要求：（1）必须将砖缝盖住，不能让雨水冲刷；（2）至少挑出墙面60mm，且有一定的斜度；（3）盖顶砖上部用20~40mm厚水泥砂浆覆盖；（4）美观要求。（4）建筑工地大门地面建筑工地大门地面应有冲洗进出车辆用的水沟、水槽。2、建筑工地大门设计（1）建筑工地大门宽度（2）建筑工地大门门柱（1）建筑工地大门宽度建筑工地的大门一般为5~7m，这样才能保证进出方便。（2）建筑工地大门门柱建筑工地大门一般为铁门，重量较大，门柱尺寸一般为600×600mm至900×900mm，用水泥砂浆牢砌。砌筑后必须养护一周以上方可上大门。（二）建筑工地围墙的砌筑1、建筑工地围墙砌筑材料与工具2、建筑工地围墙砌筑方法3、建筑工地围墙砌筑施工组织4、普通砖围墙砌筑操作5、砖砌体的砌筑操作方法1、建筑工地围墙砌筑材料与工具砖围墙是用砂浆把砖按一定规律砌筑而成的砌体。因此，砖和砂浆是砖围墙的主要材料。（1）砌筑围墙用普通砖（2）砌筑围墙用...
