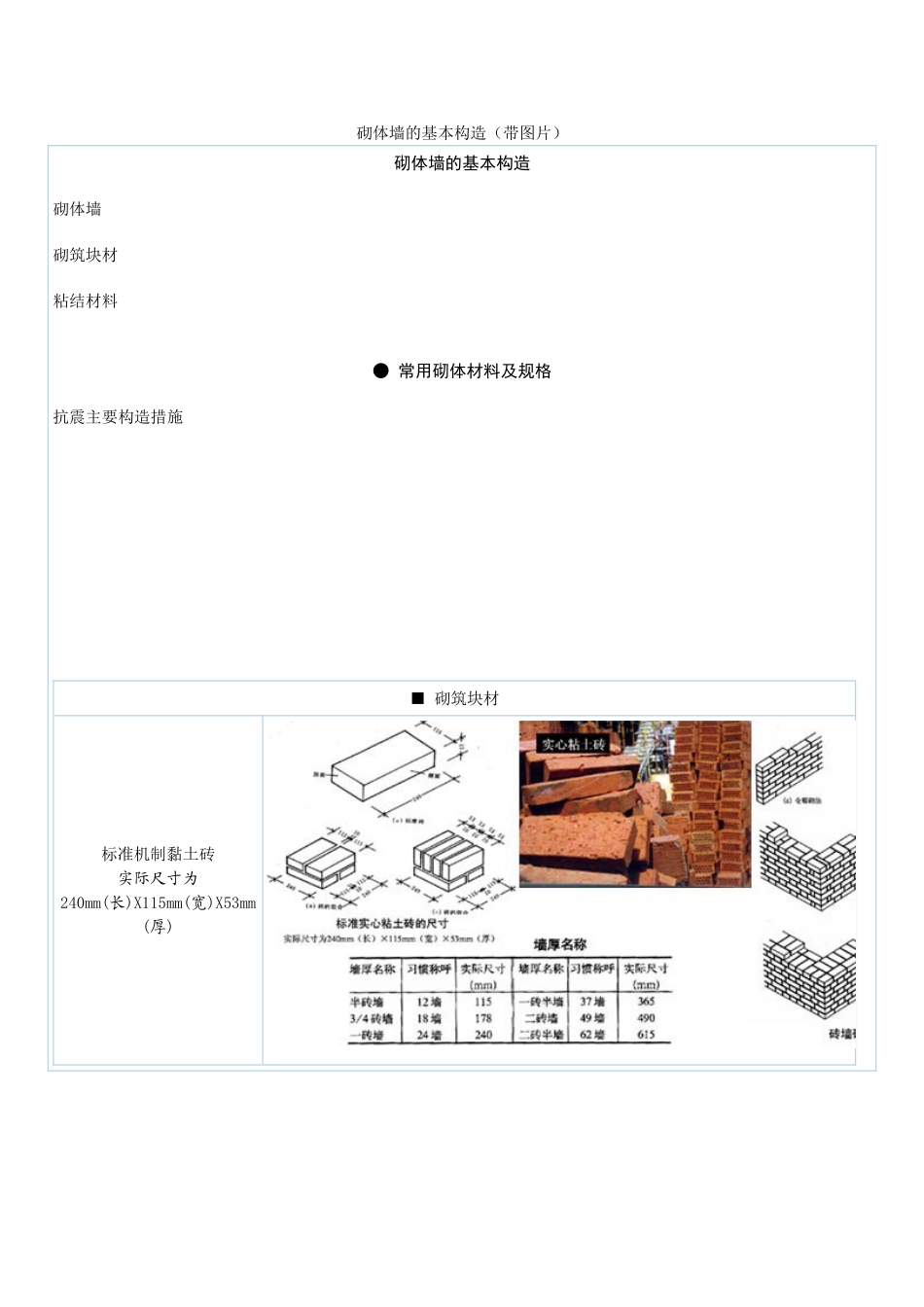

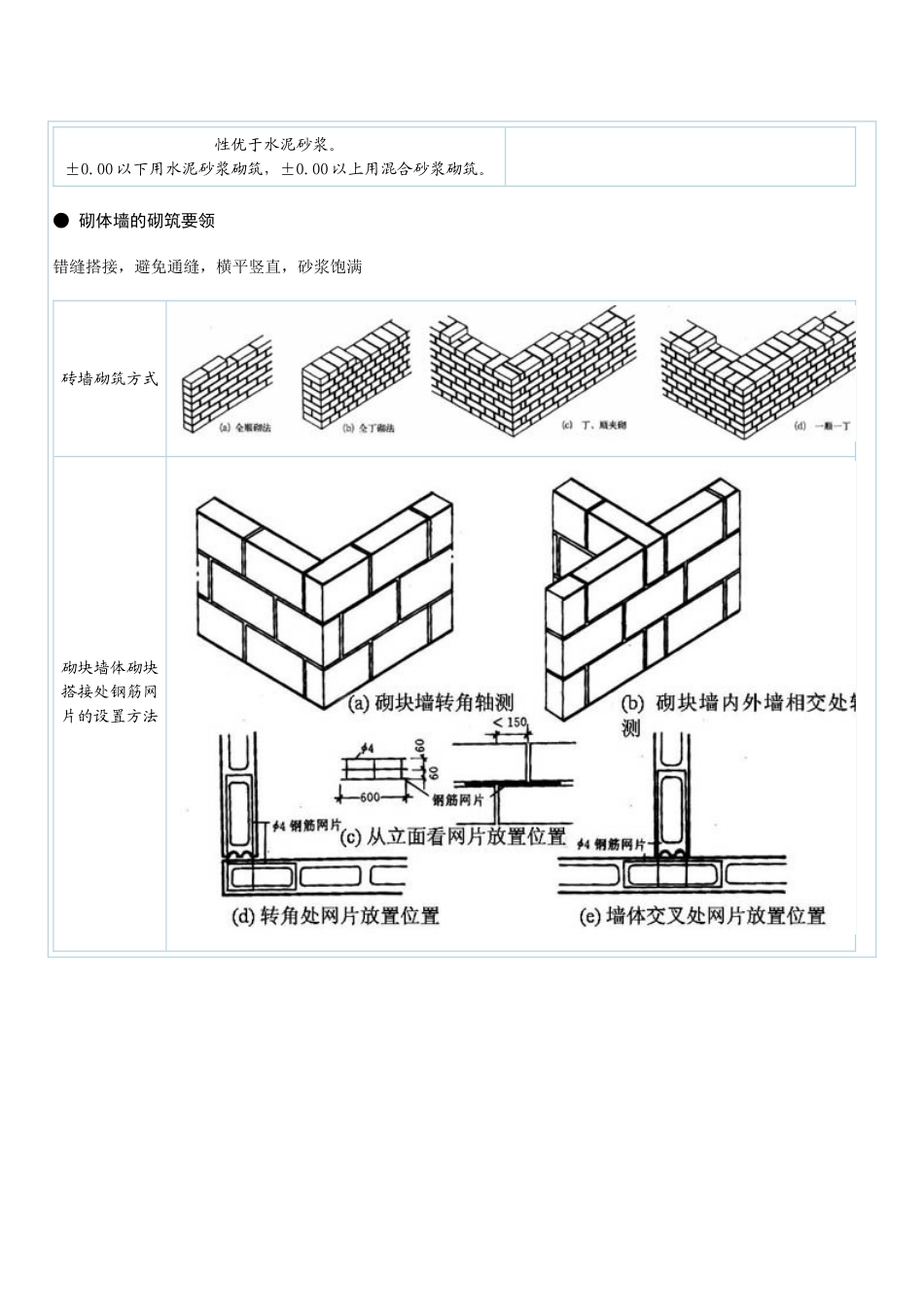

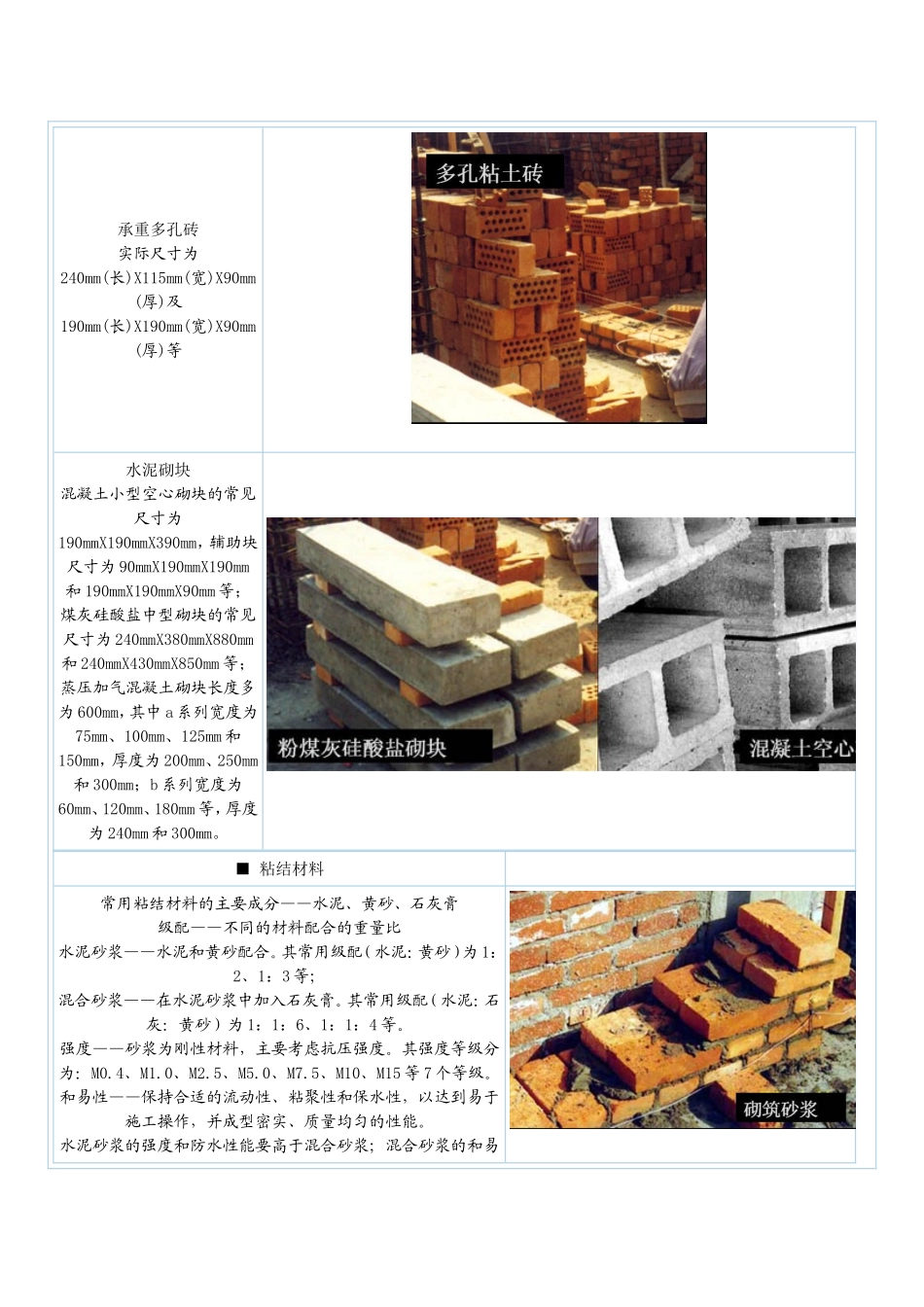

砌体墙的基本构造（带图片）砌体墙的基本构造砌体墙砌筑块材粘结材料●常用砌体材料及规格抗震主要构造措施■砌筑块材标准机制黏土砖实际尺寸为240mm(长)X115mm(宽)X53mm(厚)承重多孔砖实际尺寸为240mm(长)X115mm(宽)X90mm(厚)及190mm(长)X190mm(宽)X90mm(厚)等水泥砌块混凝土小型空心砌块的常见尺寸为190mmX190mmX390mm，辅助块尺寸为90mmX190mmX190mm和190mmX190mmX90mm等；煤灰硅酸盐中型砌块的常见尺寸为240mmX380mmX880mm和240mmX430mmX850mm等；蒸压加气混凝土砌块长度多为600mm，其中a系列宽度为75mm、100mm、125mm和150mm，厚度为200mm、250mm和300mm；b系列宽度为60mm、120mm、180mm等，厚度为240mm和300mm。■粘结材料常用粘结材料的主要成分——水泥、黄砂、石灰膏级配——不同的材料配合的重量比水泥砂浆——水泥和黄砂配合。其常用级配（水泥：黄砂）为1：2、1：3等；混合砂浆——在水泥砂浆中加入石灰膏。其常用级配（水泥：石灰：黄砂）为1：1：6、1：1：4等。强度——砂浆为刚性材料，主要考虑抗压强度。其强度等级分为：M0.4、M1.0、M2.5、M5.0、M7.5、M10、M15等7个等级。和易性——保持合适的流动性、粘聚性和保水性，以达到易于施工操作，并成型密实、质量均匀的性能。水泥砂浆的强度和防水性能要高于混合砂浆；混合砂浆的和易性优于水泥砂浆。±0.00以下用水泥砂浆砌筑，±0.00以上用混合砂浆砌筑。●砌体墙的砌筑要领错缝搭接，避免通缝，横平竖直，砂浆饱满砖墙砌筑方式砌块墙体砌块搭接处钢筋网片的设置方法用空心砌块做配筋砌体●砌体墙作为填充墙的构造要点墙体与周边构件的拉结在骨架承重体系的建筑中，柱子上面每500mm高左右留出拉结钢筋，以便在砌筑填充墙时将拉结钢筋砌入墙体的水平灰缝内。拉结筋不少于2ø6，深入墙内距离一、二级框架沿全长设置；三、四级框架不小于1/5墙长，并不小于700mm。混合结构体系的后砌隔墙，最好在新砌墙两端原有的墙体上有间隔地掏去部分砌筑块材，使得新墙体砌筑时有可能局部嵌入原有墙体，做到新旧墙体有效搭接。合适的高厚比高厚比是牵涉到砌体墙稳定性的重要因素。但增加厚度会增加填充墙的自重。需要时可以采取构造方法来解决。即局部添加钢筋混凝土的小梁（又称压砖槛——每隔一定高度在墙身中浇筑约60mm厚的配筋细石混凝土，内置2ø6的通长钢筋）或者构造柱（构造柱与墙体同步施工，每隔一定距离伸出拉结筋与分段的墙体拉结）。其自重的支承在骨架承重体系建筑物中添加填充墙或是在混合结构体系建筑物中添加隔墙，都应考虑其下部的构件是否能够支承其自重。避免成为承重的构件当墙体砌筑到顶端时，应该将顶层的一皮砖斜砌。●混合结构建筑墙体的抗震措施结构特征——墙体承重限高——地震发生时建筑物的摆幅不至于过大，墙体不容易因错动开裂而倒塌设置圈梁和构造柱——形成内骨架，加强建筑物整体刚度砌筑砂浆是砌体墙的薄弱环节■限高砌体房屋总高度（m）和层数限制■圈梁、构造柱的设置部位和要求圈梁——在屋盖及楼盖处，沿着全部外墙和部分内墙设置的连续、封闭的梁构造柱——震害较重、连接构造比较薄弱，易于产生应力集中的部位，如房屋转角、楼梯间四角、有错层处，等等构造柱不单独承重，因此不需设独立基础，其下端应锚固于钢筋混凝土基础或基础梁内。在施工时必须先砌墙，墙体砌成马牙槎的形式，从下部开始先退后进，用相邻的墙体作为一部分模板。柱截面应不小于180X240。配筋为纵筋4ø12，箍筋采用ø4-ø6，间距不大于250。在离圈梁上下不小于1/6层高或450mm范围内，箍筋需加密至间距100。在构造柱与墙之间应沿墙高每500设2ø6钢筋连结，每边伸入墙内不少于1000。转角处构造柱构造柱不设独立基础纵横墙交接处构造柱构造柱与砖墙拉结砌体采用空心砌块，即便墙体不是配筋砌体，也应该在对应砖墙设构造柱的位置将若干相邻的砌块的孔洞作为配筋的芯柱来处理，用以代替构造柱。混凝土空心小砌块的芯柱最小截面不小于130X130。中型砌块芯柱最小截面为150X150。芯柱的配筋对小型砌块而言，每孔1ø12；对中型砌块而言，在6、7度抗震设防时1ø14或2ø10，8度设防时1ø6或2ø12。芯柱的混凝土强度等级为小型砌...
