外墙保温方案(热固性改性聚苯板)..VIP免费

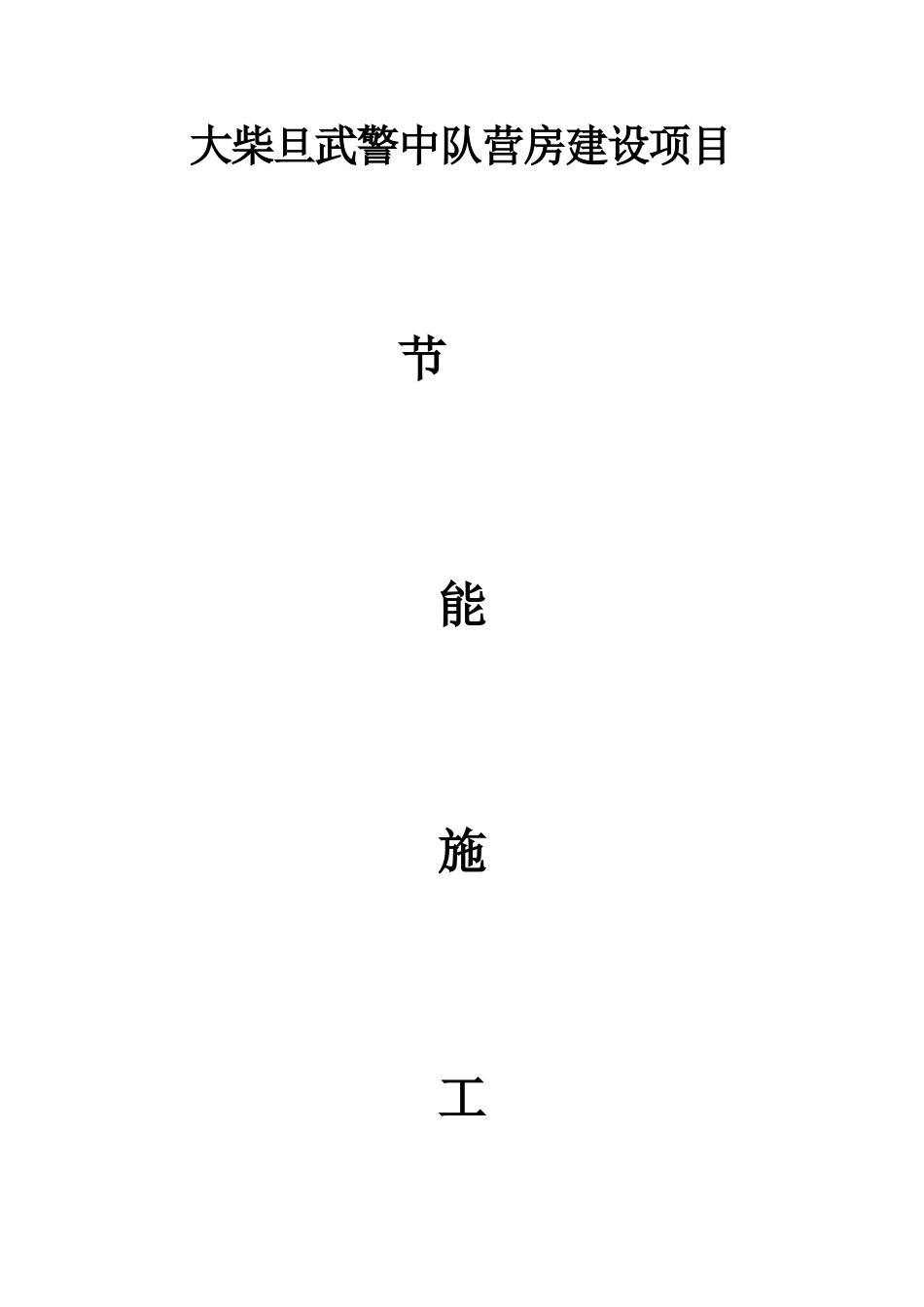

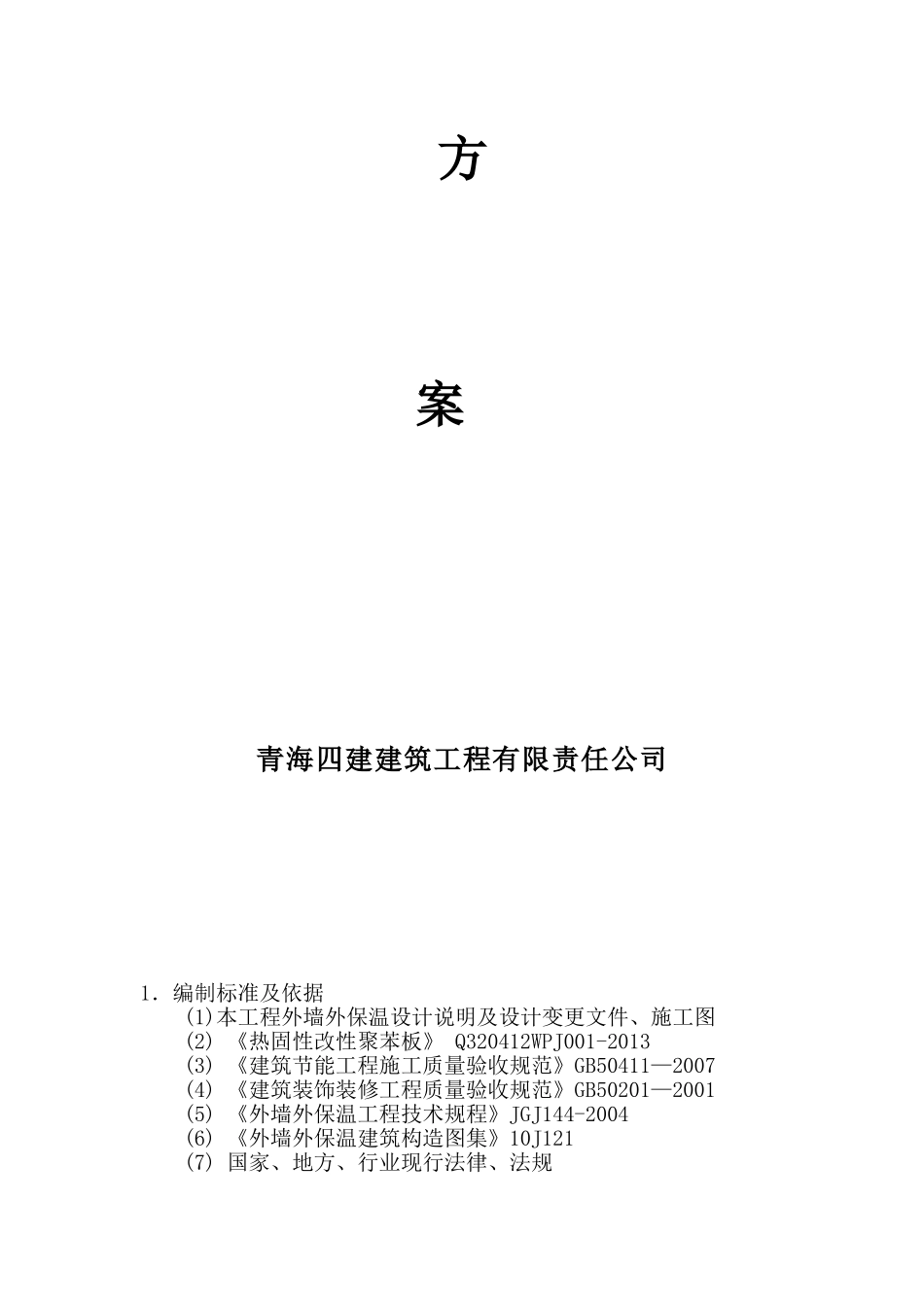

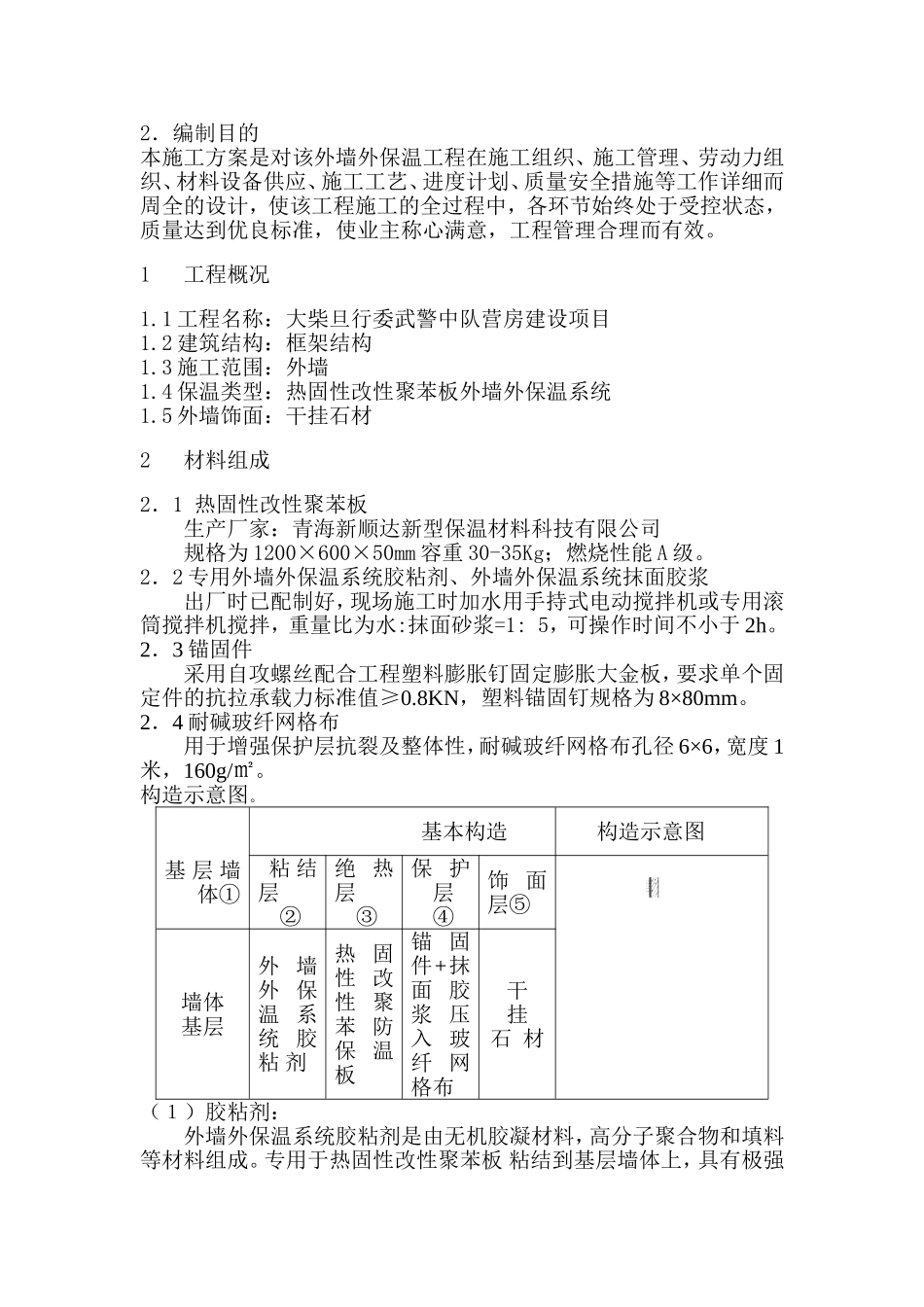

大柴旦武警中队营房建设项目节能施工方案青海四建建筑工程有限责任公司1．编制标准及依据(1)本工程外墙外保温设计说明及设计变更文件、施工图(2)《热固性改性聚苯板》Q320412WPJ001-2013(3)《建筑节能工程施工质量验收规范》GB50411—2007(4)《建筑装饰装修工程质量验收规范》GB50201—2001(5)《外墙外保温工程技术规程》JGJ144-2004(6)《外墙外保温建筑构造图集》10J121(7)国家、地方、行业现行法律、法规2．编制目的本施工方案是对该外墙外保温工程在施工组织、施工管理、劳动力组织、材料设备供应、施工工艺、进度计划、质量安全措施等工作详细而周全的设计，使该工程施工的全过程中，各环节始终处于受控状态，质量达到优良标准，使业主称心满意，工程管理合理而有效。1工程概况1.1工程名称：大柴旦行委武警中队营房建设项目1.2建筑结构：框架结构1.3施工范围：外墙1.4保温类型：热固性改性聚苯板外墙外保温系统1.5外墙饰面：干挂石材2材料组成2．1热固性改性聚苯板生产厂家：青海新顺达新型保温材料科技有限公司规格为1200×600×50mm容重30-35Kg；燃烧性能A级。2．2专用外墙外保温系统胶粘剂、外墙外保温系统抹面胶浆出厂时已配制好，现场施工时加水用手持式电动搅拌机或专用滚筒搅拌机搅拌，重量比为水:抹面砂浆=1:5，可操作时间不小于2h。2．3锚固件采用自攻螺丝配合工程塑料膨胀钉固定膨胀大金板，要求单个固定件的抗拉承载力标准值≥0.8KN，塑料锚固钉规格为8×80mm。2．4耐碱玻纤网格布用于增强保护层抗裂及整体性，耐碱玻纤网格布孔径6×6，宽度1米，160g/㎡。构造示意图。基层墙体①基本构造构造示意图粘结层②绝热层③保护层④饰面层⑤墙体基层外墙外保温系统胶粘剂热固性改性聚苯防保温板锚固件+抹面胶浆压入玻纤网格布干挂石材（１）胶粘剂：外墙外保温系统胶粘剂是由无机胶凝材料，高分子聚合物和填料等材料组成。专用于热固性改性聚苯板粘结到基层墙体上，具有极强的粘结性能。实验项目性能指标拉伸粘结强度（与热固性改性聚苯板）Mpa常温常态≥0.10耐水≥0.10拉伸粘结强度（与水泥砂浆）Mpa常温常态≥0.70耐水≥0.50可操作时间（与热固性改性聚苯板）H≥1.5可操作时间(与水泥砂浆)H≥1.5（２）热固性改性聚苯板：热固性改性聚苯板，规格为1200×600×50板厚，性能指标如下。实验项目性能指标导热系数W/(m.k)≤0.4表观密度kg/≥20.0压缩强度KPa≥100尺寸稳定性%≤0.30３）外墙外保温系统抹面胶浆：外墙外保温系统抹面胶浆是由无机胶凝材料，高分子聚合物和填料等材料组成。薄抹在粘贴好的热固性改性聚苯板外表面，用以保证薄抹灰外保温系统的机械强度和耐久性。抹面胶浆性能指标实验项目性能指标与热固性改性聚苯板拉伸粘结强度，Mpa常温≥0.1耐水耐冻融柔韧性抗压强度/抗折强度（水泥基）≤3.0可操作时间H1.5-4.0（４）膨胀锚栓塑料锚栓有效锚固深度不小于25mm，塑料圆盘直径不小于50mm，管套外径7～10mm。锚栓性能指标试验项目性能指标单个塑料锚栓抗拉承载力(C25混凝土基层)，KN≧0.8单个锚栓对系统传热增加值W（m2..k）≧0.4（5）耐碱玻璃纤维网格布耐碱玻纤网布是保护层的增强材料，用于提高保护层的抗裂和抗冲击能力，并可缓冲由于墙体位移、开裂等原因引起的保温板的轻微位移。检测项目产品指标网眼尺寸，mm经向5.0纬向5.0拉伸断裂强力，N/50mm经向≥1500纬向≥1500耐碱强力保留率，%经向≥50纬向≥50单位面积质量，g/m2≥1603施工要求及条件3．1经甲方、监理单位、总包单位、外保温施工单位联合验收的拟施工外墙体（可分段进行），刮糙平整度、阴阳角垂直度满足规范要求，门窗框安装到突出墙面部位尺寸合格，办理交接单即可进行施工。3．2雨天施工时，须采取有效防雨措施，防止雨水冲刷刚施工完但粘结砂浆或面层抹面砂浆尚未初凝的墙面。3．3施工现场环境温度及刮糙层表面温度在施工中及施工后24h内均不得低于5℃，风力不大于5级。4施工工具壁纸刀、电锤、根部带刀片的冲击钻钻头、螺丝刀、剪刀、钢据条、红外线水平仪、墨斗、棕刷、木锉或粗沙纸、电动搅拌器、塑料搅拌桶、抹子、粘结砂浆专用抹刀（3：2：2）、压子、阴阳角抿子、托线板、2m靠尺等。5工...
