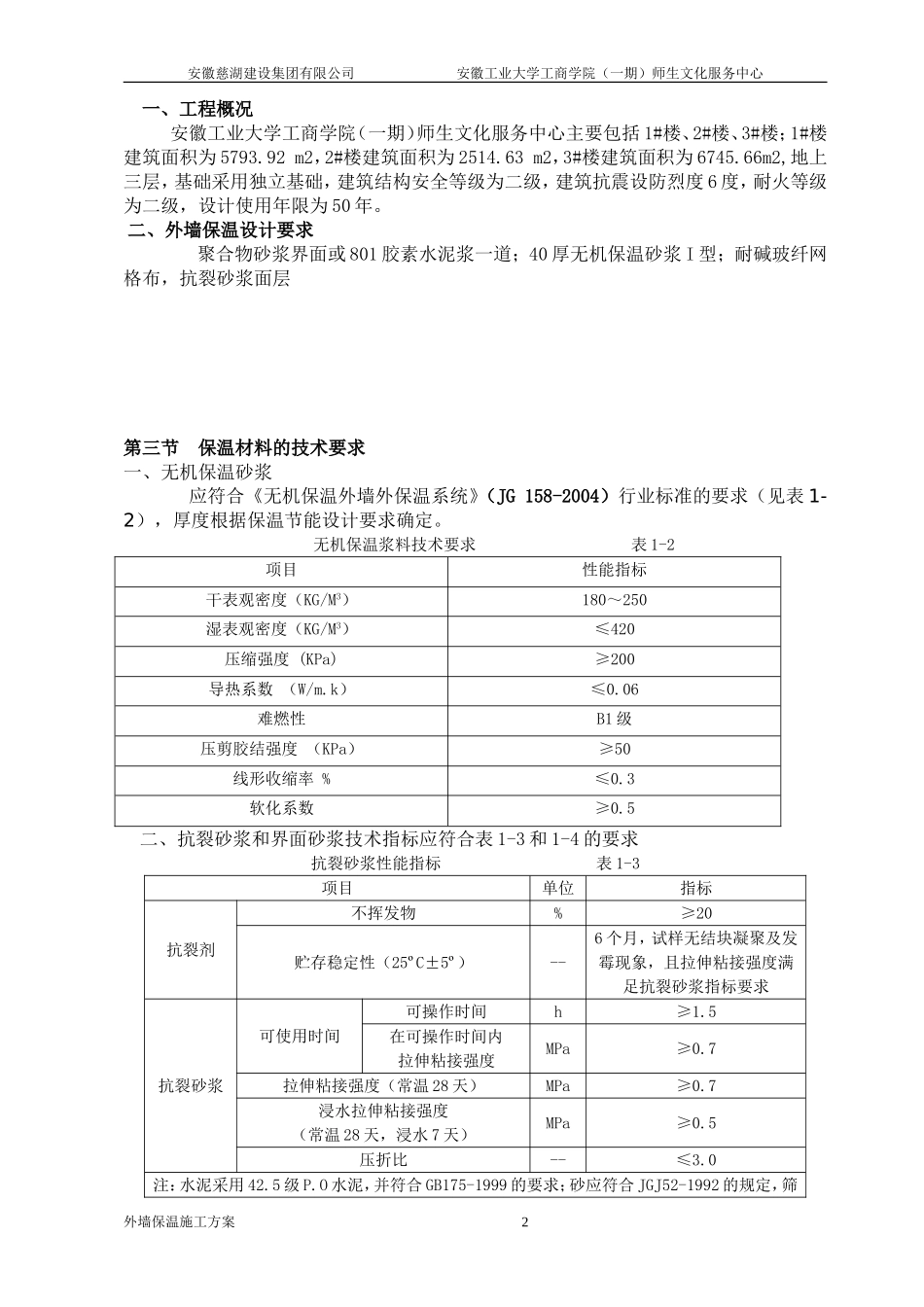

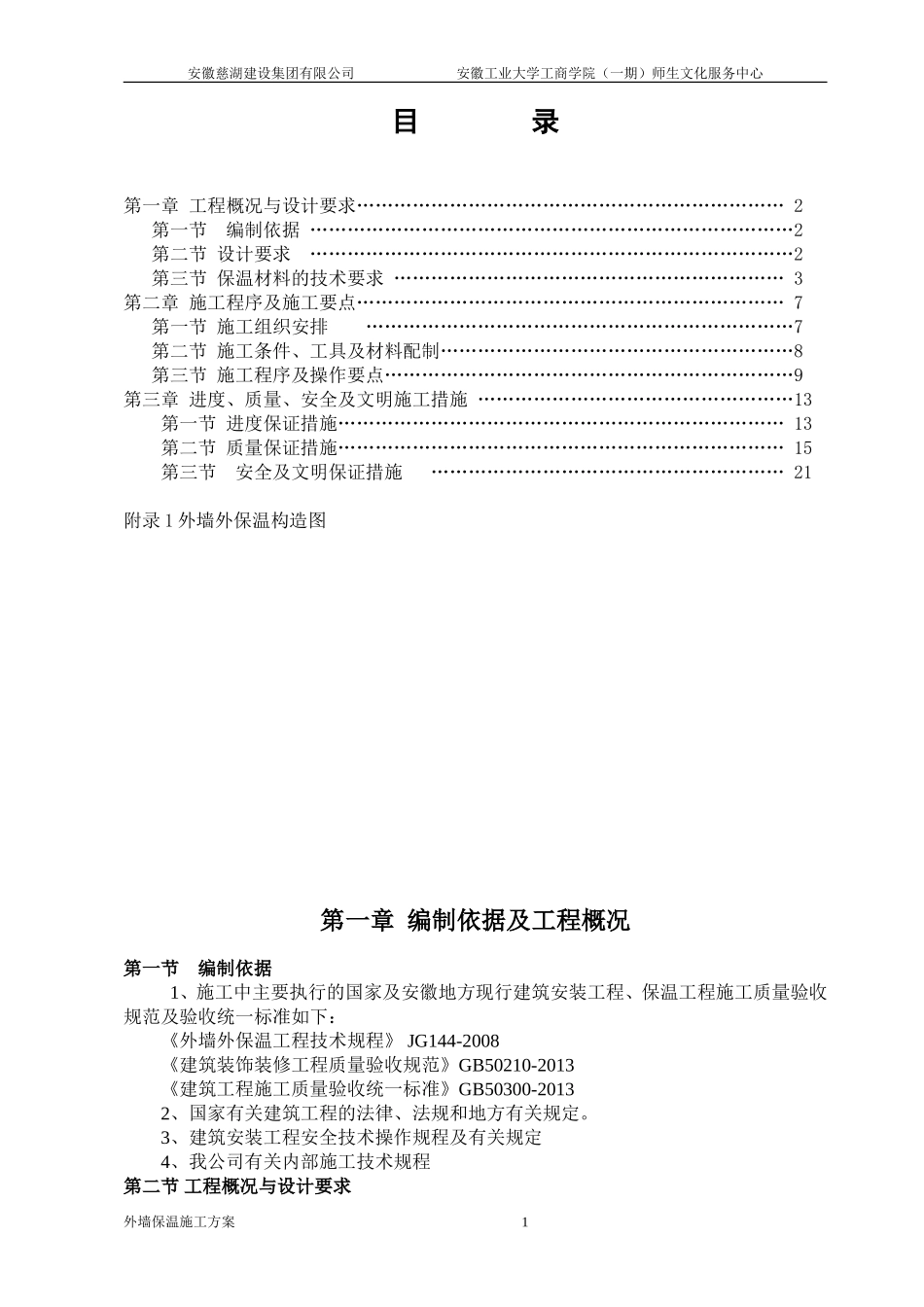

安徽慈湖建设集团有限公司安徽工业大学工商学院（一期）师生文化服务中心目录第一章工程概况与设计要求……………………………………………………………2第一节编制依据……………………………………………………………………2第二节设计要求……………………………………………………………………2第三节保温材料的技术要求………………………………………………………3第二章施工程序及施工要点……………………………………………………………7第一节施工组织安排……………………………………………………………7第二节施工条件、工具及材料配制…………………………………………………8第三节施工程序及操作要点…………………………………………………………9第三章进度、质量、安全及文明施工措施……………………………………………13第一节进度保证措施………………………………………………………………13第二节质量保证措施………………………………………………………………15第三节安全及文明保证措施…………………………………………………21附录1外墙外保温构造图第一章编制依据及工程概况第一节编制依据1、施工中主要执行的国家及安徽地方现行建筑安装工程、保温工程施工质量验收规范及验收统一标准如下：《外墙外保温工程技术规程》JG144-2008《建筑装饰装修工程质量验收规范》GB50210-2013《建筑工程施工质量验收统一标准》GB50300-20132、国家有关建筑工程的法律、法规和地方有关规定。3、建筑安装工程安全技术操作规程及有关规定4、我公司有关内部施工技术规程第二节工程概况与设计要求外墙保温施工方案1安徽慈湖建设集团有限公司安徽工业大学工商学院（一期）师生文化服务中心一、工程概况安徽工业大学工商学院（一期）师生文化服务中心主要包括1#楼、2#楼、3#楼；1#楼建筑面积为5793.92m2，2#楼建筑面积为2514.63m2，3#楼建筑面积为6745.66m2,地上三层，基础采用独立基础，建筑结构安全等级为二级，建筑抗震设防烈度6度，耐火等级为二级，设计使用年限为50年。二、外墙保温设计要求聚合物砂浆界面或801胶素水泥浆一道；40厚无机保温砂浆I型；耐碱玻纤网格布，抗裂砂浆面层第三节保温材料的技术要求一、无机保温砂浆应符合《无机保温外墙外保温系统》（JG158-2004）行业标准的要求（见表1-2），厚度根据保温节能设计要求确定。无机保温浆料技术要求表1-2项目性能指标干表观密度（KG/M3）180～250湿表观密度（KG/M3）≤420压缩强度(KPa)≥200导热系数（W/m.k）≤0.06难燃性B1级压剪胶结强度（KPa）≥50线形收缩率%≤0.3软化系数≥0.5二、抗裂砂浆和界面砂浆技术指标应符合表1-3和1-4的要求抗裂砂浆性能指标表1-3项目单位指标抗裂剂不挥发物%≥20贮存稳定性（25ºC±5º）--6个月，试样无结块凝聚及发霉现象，且拉伸粘接强度满足抗裂砂浆指标要求抗裂砂浆可使用时间可操作时间h≥1.5在可操作时间内拉伸粘接强度MPa≥0.7拉伸粘接强度（常温28天）MPa≥0.7浸水拉伸粘接强度（常温28天，浸水7天）MPa≥0.5压折比--≤3.0注：水泥采用42.5级P.O水泥，并符合GB175-1999的要求；砂应符合JGJ52-1992的规定，筛外墙保温施工方案2安徽慈湖建设集团有限公司安徽工业大学工商学院（一期）师生文化服务中心除大于2.5mm颗粒，含泥量小于3%。界面砂浆性能指标表1-4项目单位指标界面砂浆压剪粘接强度原强度MPa≥0.7耐水MPa≥0.5耐冻融MPa≥0.5三、耐碱网格布的技术性能指标应符合表1-7的要求耐碱网格布性能指标表1-7项目单位指标外观--合格长度、宽度m50～100、0.9～1.2网孔中心距普通型mm4*4加强型6*6单位面积质量普通型g/m2≥180加强型≥500断裂强力（经、纬向）普通型N/50mm≥1250加强型N/50mm≥3000耐碱强力保持率（经、纬向）%≥90断裂伸长率（经、纬向）%≤5涂塑量普通型g/m2≥20加强型玻璃成分%符合JC719的规定，其中ZrO214.5±0.8，TiO26±0.5（四）外送检验标准参照材料性能指标的要求，按相关的行业标准或企业标准进行外送检验。外墙保温施工方案3安徽慈湖建设集团有限公司安徽工业大学工商学院（一期）师生文化服务中心第二章施工组织及施工流程和要点第一节施工组...
