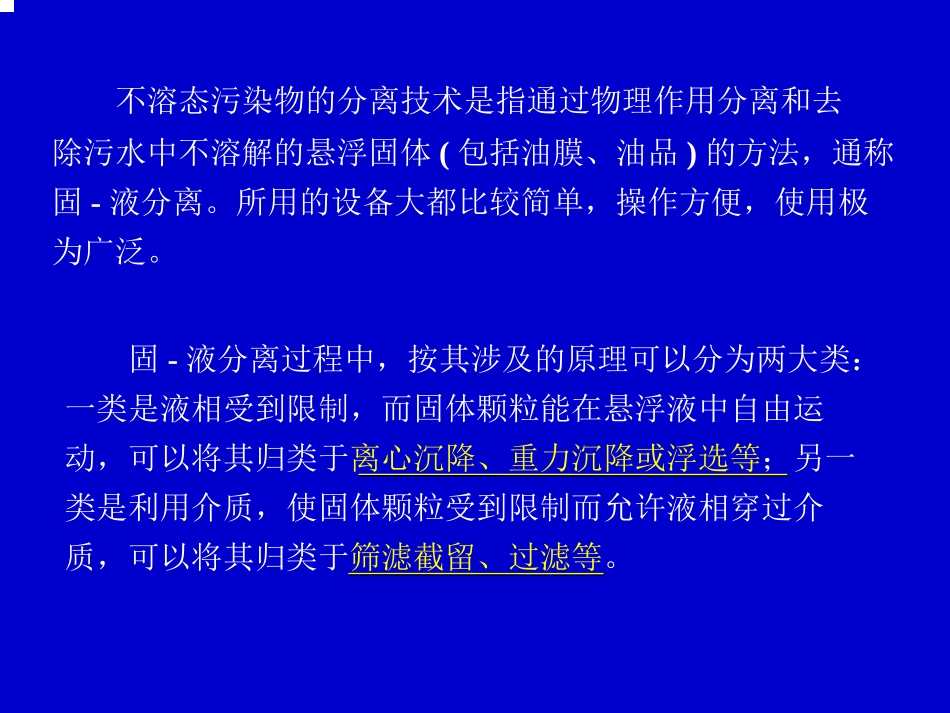

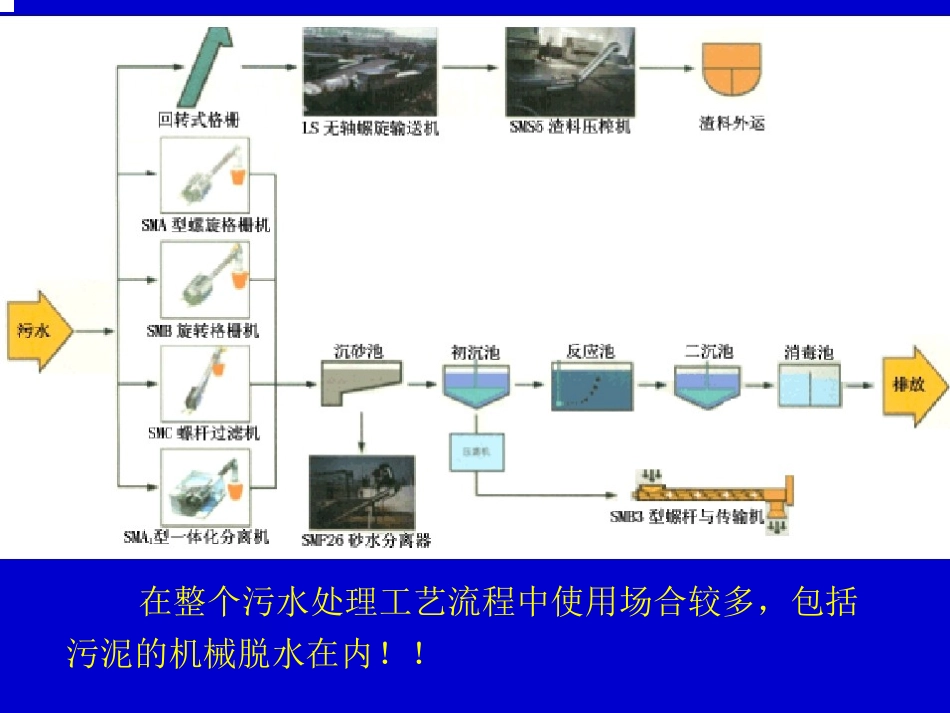

1第一章物理法废水处理设备2不溶态污染物的分离技术是指通过物理作用分离和去除污水中不溶解的悬浮固体(包括油膜、油品)的方法，通称固-液分离。所用的设备大都比较简单，操作方便，使用极为广泛。固-液分离过程中，按其涉及的原理可以分为两大类：一类是液相受到限制，而固体颗粒能在悬浮液中自由运动，可以将其归类于离心沉降、重力沉降或浮选等；另一类是利用介质，使固体颗粒受到限制而允许液相穿过介质，可以将其归类于筛滤截留、过滤等。3在整个污水处理工艺流程中使用场合较多，包括污泥的机械脱水在内！！4§1.1预处理设备(拦污)5预处理设备主要包括污物拦截装置、沉砂以及起调节、均衡作用的构筑物。在水处理过程中，筛滤设备是一类重要的拦污装置，用于清除污水和雨水泵站以及污水处理厂(站)进水中含有的较大悬浮物，保护后续处理设施的正常运行，以及降低其他处理设施的处理负荷。筛滤设备包括格栅、旋转滤网、捞毛机、水力筛网等。一、格栅(grid)二、机械格栅除污机(gridspotter)**三、旋转滤网四、捞毛机(hairtrap)五、水力筛网(meshscreen)六、栅渣处理/输送机械**67一、格栅格栅(grid)是一种最简单的过滤设备，通常由是一组或多组平行金属栅条制成的框架，倾斜甚至直立放置在污水流经的渠道中，或设置在进水泵站集水井的进口处，用于拦截污水中粗大的悬浮物及杂质，如草木、垃圾或纤维状物质，以保护水泵叶轮及减轻后续工序的处理负荷。在水处理流程中，格栅是一种对后续处理设施具有保护作用的设备，尽管格栅并非废水处理的主体设备，但因其位处咽喉，故显得相当重要。1.格栅的构造与分类格栅按形状可分为平面格栅、曲面格栅(多为弧形)、阶梯形格栅三种；按栅条净间隙可分为粗格栅(50-100mm)、中格栅(10-40mm)、细格栅(3-10mm)三种；按除污方式可分为人工除污格栅和机械除污格栅两种。8在中小型的城市生活污水厂或所需要截留污物量较少时，一般设置人工除污格栅。这类格栅用直钢条制成，按50º-60º倾角安放，这样可增加有效格栅面积40%-80%，而且便于清洗和防止因堵塞而造成过高的水头损失。大型取水构筑物进水口、污水及雨水提升泵站、污水处理厂等的格栅处均应设机械格栅除污机；在给水工程中有时还将机械格栅除污机和滤网串联使用，前者去除大的杂质，后者去除较小的杂质。9102.格栅设计参数的确定(间隙、形状、倾角、流速、渣量、清渣6点)(1)格栅的栅条间隙若格栅设于废水处理系统之前，则采用机械除污时的栅条间隙为10～25mm，采用人工除污时的栅条间隙为25～40mm。当格栅设于水泵前时，应根据水泵要求参照表1-1-1确定；如泵前的格栅间隙不大于25mm时，污水处理系统前可不再设置格栅。当不分设粗、细格栅时，可选用较小的栅条间距。泵一般使用排污泵(PW型)，具体知识将在第三篇讲述。11(2)格栅栅条断面形状圆形断面水力条件好、水流阻力小，但刚度差，一般多采用矩形断面。(3)格栅的安装倾角一般采用45-75，人工清除栅渣时取低值；若采用机械清除一般采用60-75，特殊类型可达90º。格栅高度一般应使其顶部高出栅前最高水位0.3m以上；当格栅井较深时，格栅的上部可采用混凝土胸墙或钢挡板满封，以减小格栅的高度。12(4)水流通过格栅的流速栅前渠道内的水流速度一般采用0.4～0.9m/s；格栅的有效进水面积一般按照流速0.8～1.0m/s计算。但格栅的总宽度不应小于进水渠有效断面宽度的1.2倍；如与滤网串联使用，则可按1.8倍左右考虑。(5)格栅拦截的栅渣量栅渣量与栅条间隙、当地废水特征、废水流量以及下水道系统的类型等因素有关。栅渣的含水量一般为80％，表观密度约960kg/m3；有机质高达85%，极易腐烂、污染环境。栅渣的收集、装卸设备，应以其体积为考虑依据。废水处理厂内贮存栅渣的容器,不应小于一天截留的栅渣量。13(6)清渣方式栅渣的清除方法一般按所需的清渣量而定，一般选用人工除污格栅；当栅渣量大于0.2m3/d时应采用机械格栅除污机；一些小型废水处理厂目前为了改善劳动条件，也采用机械格栅除污机。若采用机械格栅除污机时齿耙移动速度为5-17m/min，则其动力装置(除水力传动外)一般宜设在室内，或采用其他保护设施；台数不宜少于2台，如为一...
