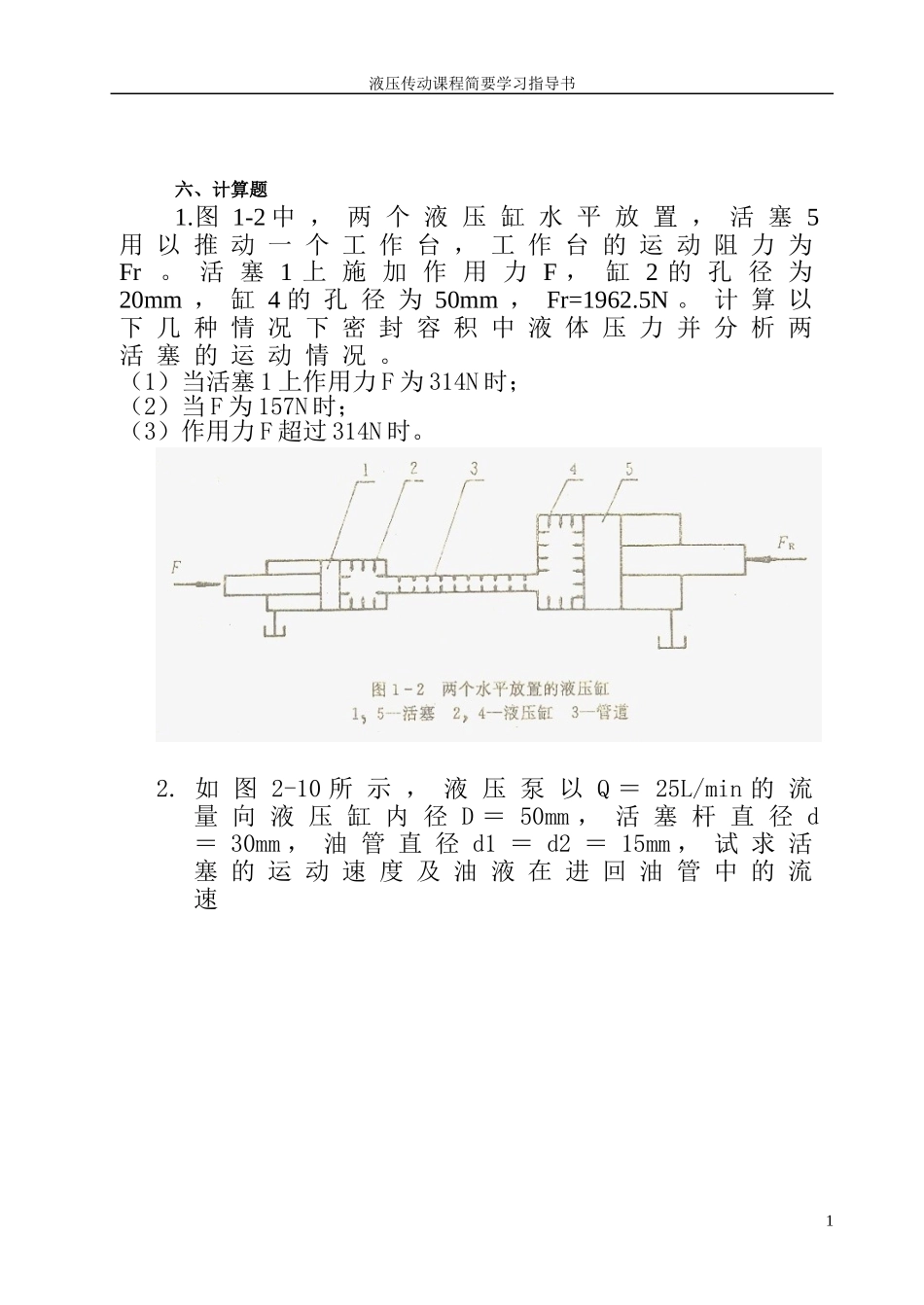

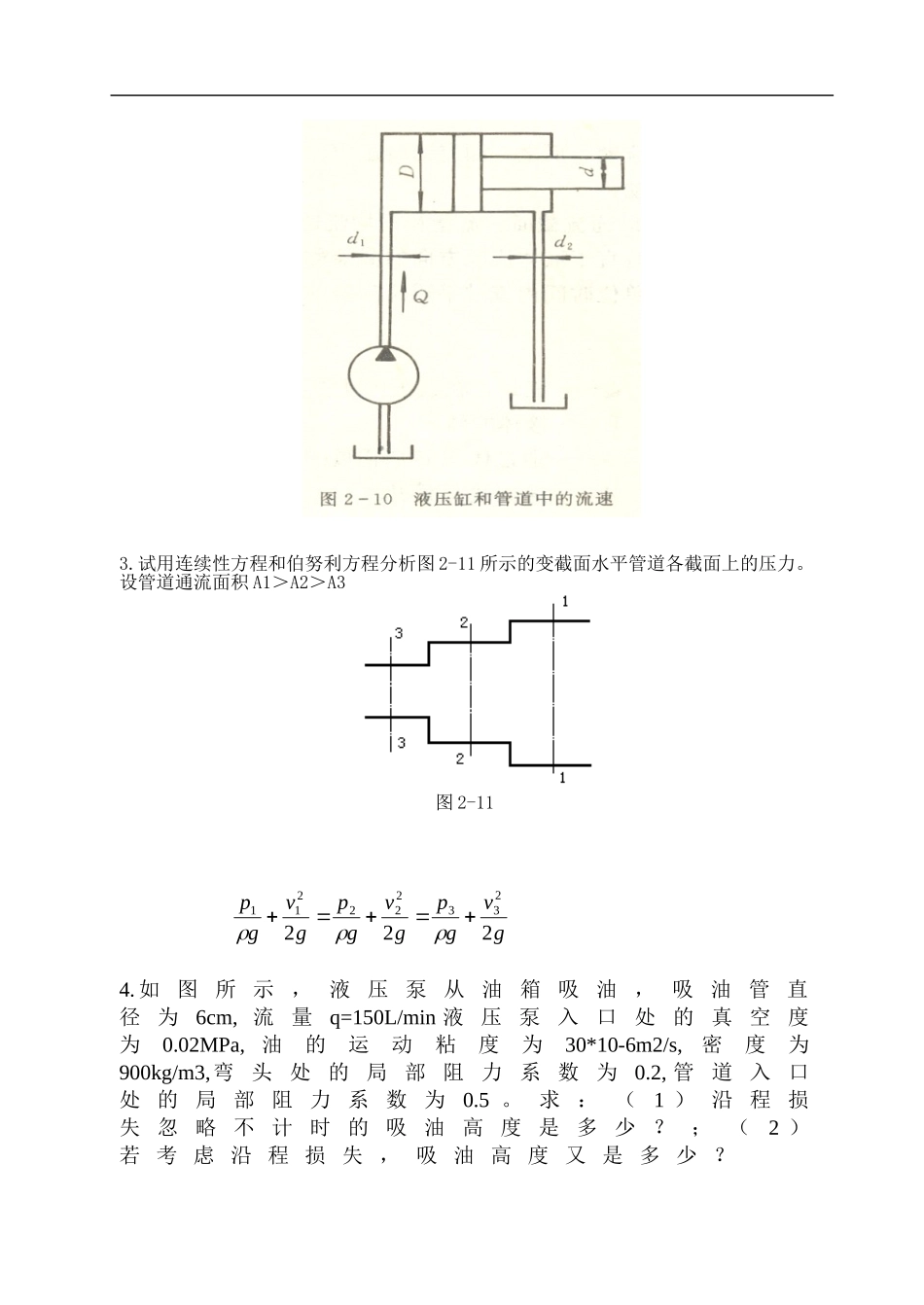

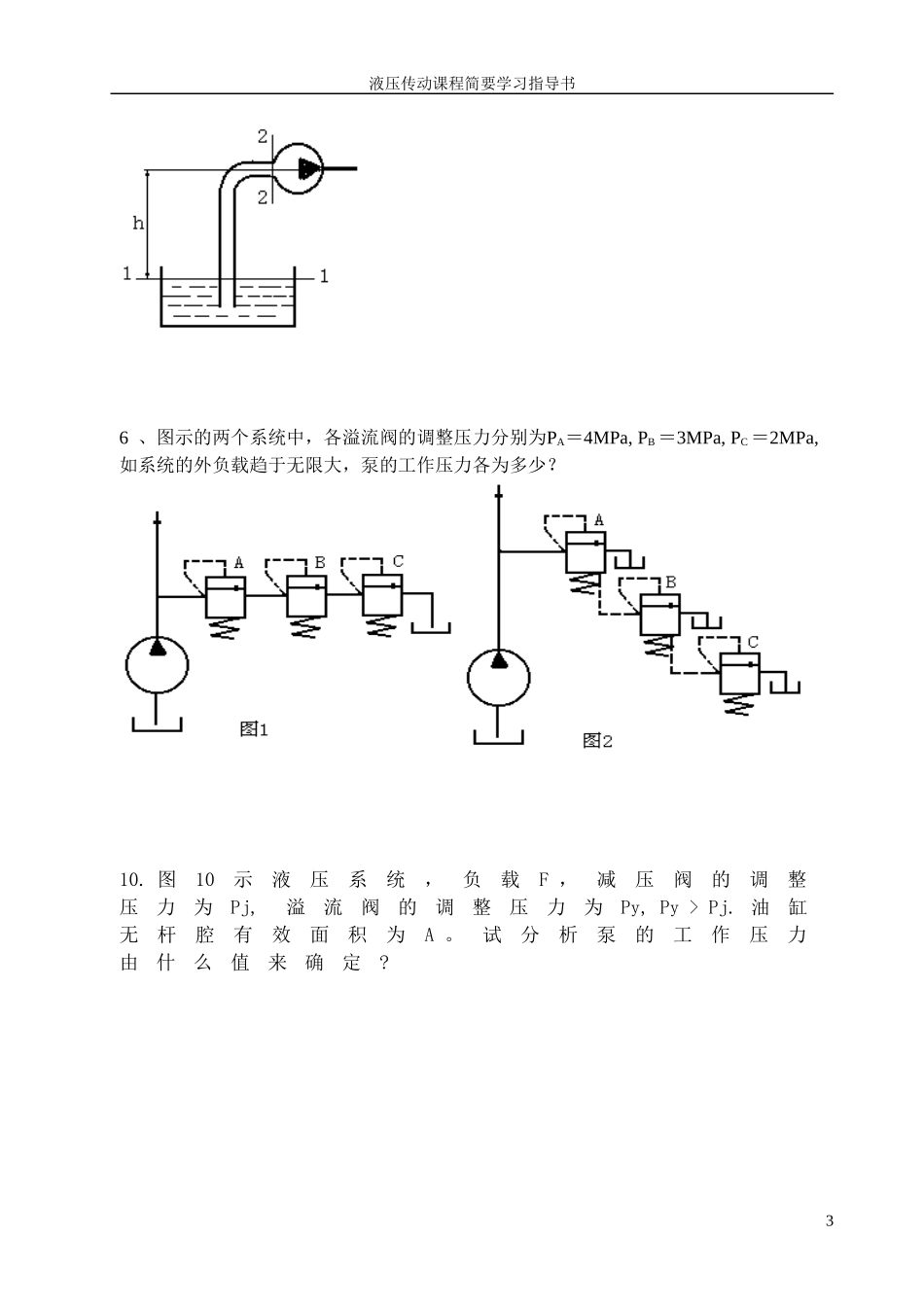

液压传动课程简要学习指导书六、计算题1.图1-2中，两个液压缸水平放置，活塞5用以推动一个工作台，工作台的运动阻力为Fr。活塞1上施加作用力F，缸2的孔径为20mm，缸4的孔径为50mm，Fr=1962.5N。计算以下几种情况下密封容积中液体压力并分析两活塞的运动情况。（1）当活塞1上作用力F为314N时；（2）当F为157N时；（3）作用力F超过314N时。2.如图2-10所示，液压泵以Q＝25L/min的流量向液压缸内径D＝50mm，活塞杆直径d＝30mm，油管直径d1＝d2＝15mm，试求活塞的运动速度及油液在进回油管中的流速13.试用连续性方程和伯努利方程分析图2-11所示的变截面水平管道各截面上的压力。设管道通流面积A1＞A2＞A3图2-11gvgpgvgpgvgp2222332222114.如图所示，液压泵从油箱吸油，吸油管直径为6cm,流量q=150L/min液压泵入口处的真空度为0.02MPa,油的运动粘度为30*10-6m2/s,密度为900kg/m3,弯头处的局部阻力系数为0.2,管道入口处的局部阻力系数为0.5。求：（1）沿程损失忽略不计时的吸油高度是多少？；（2）若考虑沿程损失，吸油高度又是多少？液压传动课程简要学习指导书6、图示的两个系统中，各溢流阀的调整压力分别为PA＝4MPa,PB＝3MPa,PC＝2MPa,如系统的外负载趋于无限大，泵的工作压力各为多少？10.图10示液压系统，负载F，减压阀的调整压力为Pj,溢流阀的调整压力为Py,Py>Pj.油缸无杆腔有效面积为A。试分析泵的工作压力由什么值来确定?3图1011.图11示液压系统中，试分析在下面的调压回路中各溢流阀的调整压力应如何设置，能实现几级调压？图11液压传动课程简要学习指导书12.图12示图示进油节流调速回路中，液压缸两腔面积A1=100cm2，A2=50cm2，负载FL=2000kgf。求∶(1)如果节流阀压降在负载FL=2000kgf时为3kgf/cm2，溢流阀的调整压力为多少?泵的工作压力为多少?(2)溢流阀按(1)调好后，负载FL从2000kgf降到1500kgf时，泵的工作压力有何变化?活塞运动速度于(1)相比有何变化?(3)如将节流阀改用调速阀负载FL从2000kgf降到1500kgf时活塞运动速度于(1)相比有何变化?图12采用节流阀的进油节流调速回路(节流阀进油节流调速回路)，这种调速回路采用定量泵供油，在泵与执行元件之间串联安装有节流阀，在泵的出口处并联安装一个溢流阀。这种回路在正常工作中，溢流阀是常开的，以保证泵的输出油液压力达到一个稳定5的状态，因此，该回路又称为定压式节流调速回路。泵在工作中输出的油液根据需要一部分进人液压缸，推动活塞运动，一部分经溢流阀溢流回油箱。进入液压缸的油液流量的大小就由调节节流阀开口的大小来决定（负载不变的情况下）。13.已知泵的额定压力P和额定流量q，设管道内压力损失忽略不计，试说明图13所示各种工况下泵出口处的工作压力值？图1314.图14所示液压系统，液压缸活塞的有效作用面积A1=A2=A3=20cm2，负载F1=4000N，F2=6000N，F3=8000N，溢流阀的调整压力为Py=5MPa，起安全作用.试分析（1）三个缸是怎样动作的？（2）泵的工作压力有何变化？液压传动课程简要学习指导书图1415如图15所示，液压缸无杆腔面积A1=50cm2，负载F1=1000N，溢流阀调整压力为Py=5MPa，顺序阀的调整压力为Px=3MPa，试分析确定活塞运动时和活塞运动到终端停止时A、B两点的压力各为多少？图1516.如图1所示，两个结构和尺寸均相同相互串联的液压缸，有效作用面积7A1=100cm2，A2=80cm2，输入液压缸的流量q1=0.2*10-3m3/s，P1=0.9MPa,负载F1=F2，不计损失，求两液压缸的负载及两活塞运动速度v1=?,v2=?图1619．如图19所示，溢流阀调整压力为Py=5，减压阀的调整压力为Pj=2.5MPa，试分析当夹紧油缸在未夹紧工件前空载运动时，ABC点的压力各为多少？图19液压传动课程简要学习指导书七、绘制回路1．绘出双泵供油回路，液压缸快进时双泵供油，工进时小泵供油、大泵卸载，请标明回路中各元件的名称。2．试用一个先导型溢流阀、两个远程调压阀组成一个三级调压且能卸载的多级调压回路，绘出回路图度简述工作原理。（换向阀任选）3．试用四个插装式换向阀单元组成一个三位四通且中位分别为O型、H型机能的换向回路，绘出回路图并简述工作原理。5．试用两个单向顺序阀实现“缸1前进——缸2前进——缸1退回——缸...
