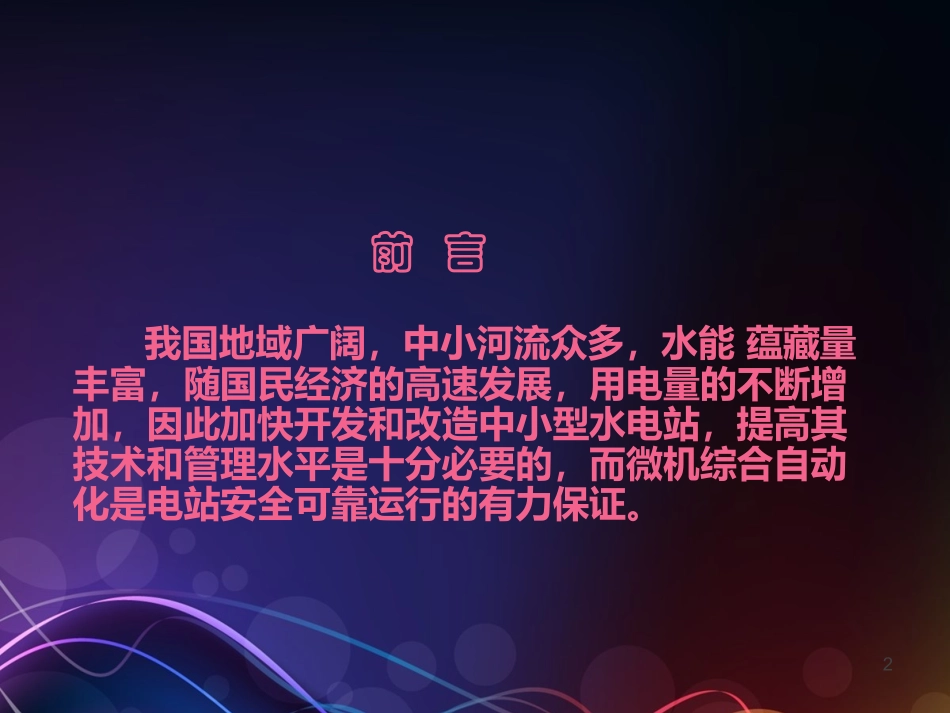

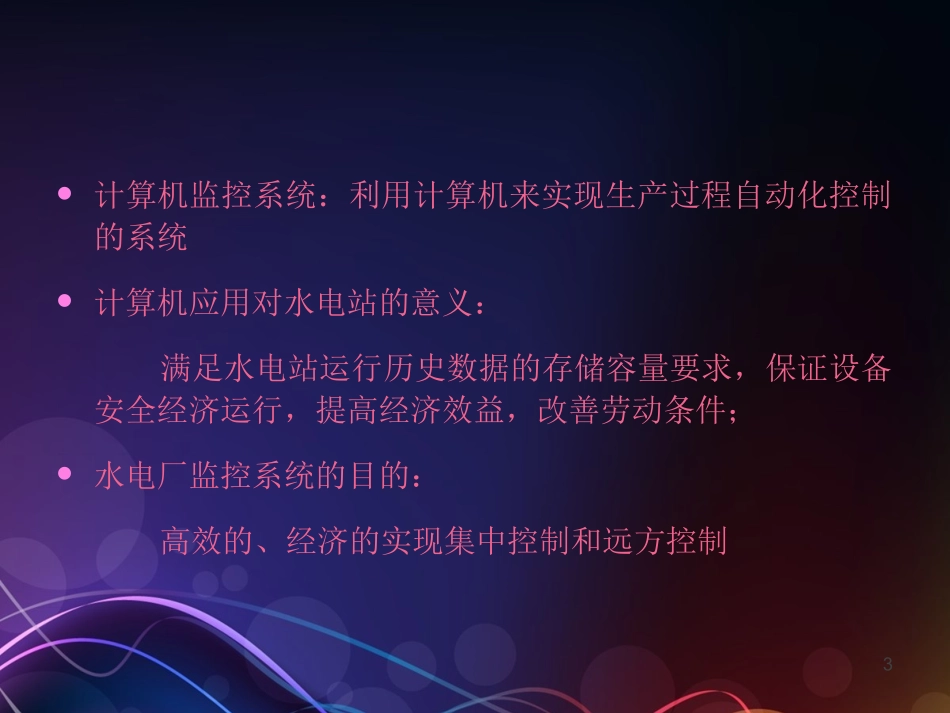

水电站计算机监控技术2前言我国地域广阔，中小河流众多，水能蕴藏量丰富，随国民经济的高速发展，用电量的不断增加，因此加快开发和改造中小型水电站，提高其技术和管理水平是十分必要的，而微机综合自动化是电站安全可靠运行的有力保证。3计算机监控系统：利用计算机来实现生产过程自动化控制的系统计算机应用对水电站的意义：满足水电站运行历史数据的存储容量要求，保证设备安全经济运行，提高经济效益，改善劳动条件；水电厂监控系统的目的：高效的、经济的实现集中控制和远方控制4特点：可以模拟各种复杂的控制规律，实现系统高质量的控制效果，同时可以不改变控制设备而修改控制结构和参数；具有记忆和判断的能力，能综合生产过程中的各种情况，作出最佳选择，实现最优控制；具有分时操作的能力，可满足多个回路的控制任务，用于代替多台常规控制设备的功能；能及早发现生产过程中孕育的各种故障和事故，不失时机地作出预报和处理；能实时进行生产过程计划调度、经济核算、物料平衡等。5主要性能指标：实时性（响应速度）可靠性（可利用率）可维修性系统安全性：操作安全、通信安全、软、硬件安全。可扩展性简单性和经济性使用寿命6微机监控系统主要任务加强对主要设备的安全监视提高水电厂运行的可靠性提高水电厂的经济效益提高电力系统的安全经济运行水平保证供电电能质量改善运行人员的工作条件减少值班人员提高水电厂的运行管理水平7事故自动处理水电厂发生事故后需要在极短（几秒或几十秒）内对事故情况作出正确判断，及时采取有效措施，防止事故扩大，并转入安全工况运行。在此情况下如由人工进行处理具有一定的局限性，人的反应时间不可能在如此短的时间内掌握并处理大量信息，并对事故情况作出正确的判断，特别是在发生重大事故时，运行人员处于高度紧张状态，很容易发生误操作情况，易导致事故的进一步扩大。因此利用计算机监控系统实时收集各类设备生产信息，根据对事故的重要性和紧急程度进行瞬时的处理和排除，提高电厂安全生产。8微机监控系统的类型取消常规设备的全计算机监控系统以计算机为主常规设备为辅的监控系统以计算机为辅常规设备为主的监控系统微机监控系统的基本结构开放、分布式计算机监控系统结构按水电厂控制对象或系统功能分布设置多台计算机装置，它们连接到资源共享的网络上实现分布处理。开放、分层分布式计算机监控系统结构按水电厂控制层次和对象设置电站级（上位机）和现地控制单元（LCU）级9计算机监控系统作用一、监视信息由下至上，利用各种传感器、变送器收集设备的运行信息，这些信息一般可以分为模拟量信息、开关量信息、温度量信息（脉冲量信息、数码信息）等，通过I/O接口，将数据送入计算机，计算机进行相应的处理，送到运行人员工作站、现地操作屏供运行人员监视。二、控制信息由上至下，运行人员通过工作站、现地监视屏发布操作命令，命令经过计算机判别，再通过I/O接口，将控制输出传递给出口继电器，出口继电器驱动现场自动化设备如电磁、电动设备、现地自动装置等等。10水电厂监控系统的功能1、数据采集和处理2、设备的操作监视和控制3、设备运行安全监视4、自动发电控制AGC5、自动电压控制AVC6、运行日志及报表7、事件统计8、数据通讯9、人机界面10、自诊断和远方诊断11、多媒体功能12、仿真培训13、事故的自动处理12数据采集和处理计算机监控系统对运行设备需要进行经常巡回检查，检查是否正常（是否越限），并对计算机监控数据库不断更新，按被测量的性质不同可分为：模拟量、开关（数字）量、脉冲量等。13模拟量：电气模拟量和非电气模拟量；电气模拟量指电压、电流和功率等实测值，非电气模拟量是转速、位移、压力、流量、水位、油位、振动、摆度等，温度量也是非电气量的一种。参数包括：ＤC0~5V、0~10V、DC±0~5V、±0~10V、±20mA和0~20mA、4~20mA等。14开关量：现场开关的位置信号，转换后为0和1的数字信号，分为中断型和非中断型开关量。现场开关的位置信号，经电位变换后转换为0和1的的数字信号。按性质分开入和开出两种，开入开关量分为...
