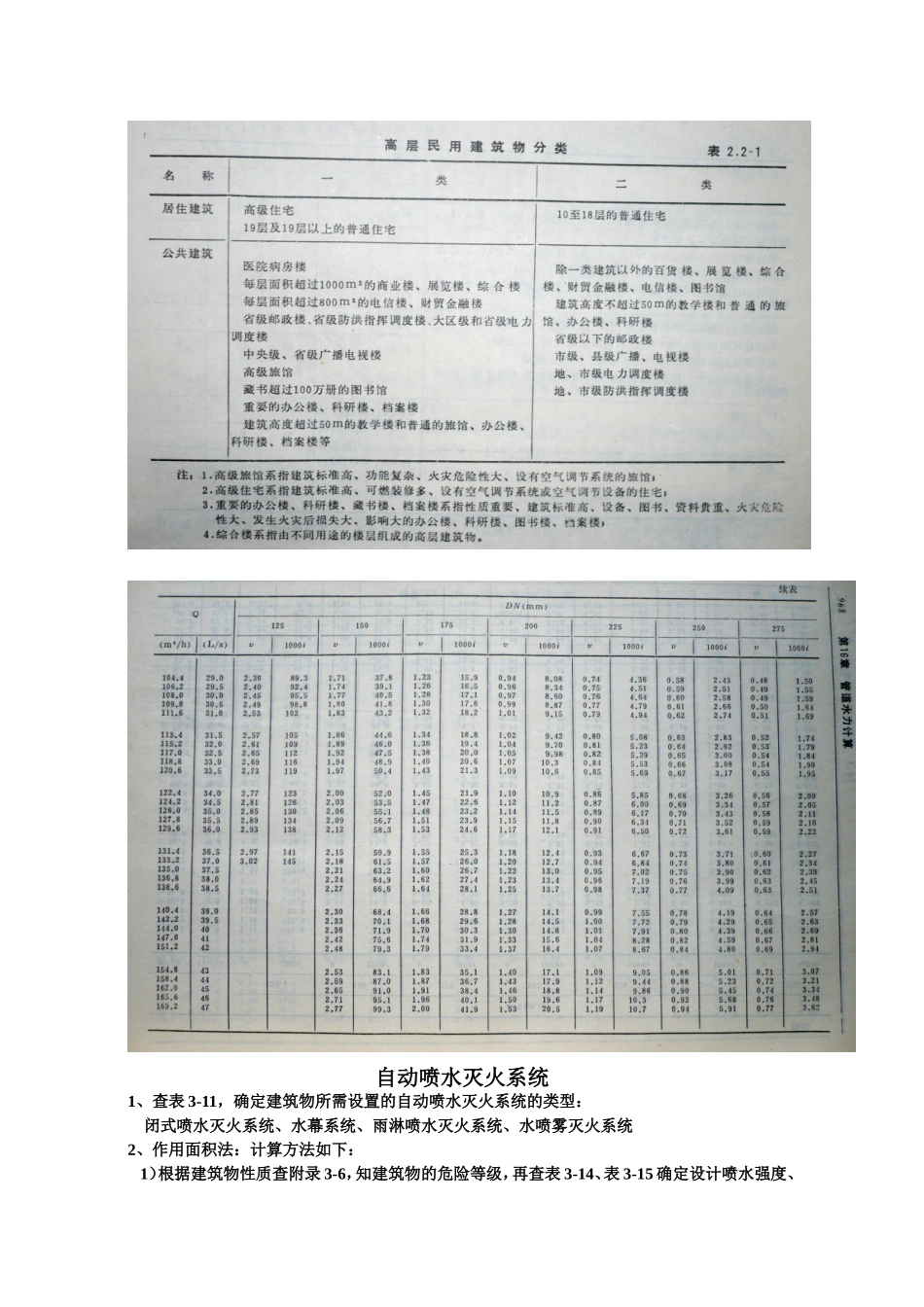

给水系统设计步骤一、给水方式（供水方案）的选择：估算建筑物所需的压力，与室外管网所能提供的压力相比，并依照建筑物的实际情况，初步确定给水方式：直接给水方式、设水箱的给水方式、设水泵的给水方式、设水泵水箱联合的给水方式、气压给水方式、分区给水方式、分质给水方式。二、卫生器具的选型及布置，进而确定给水管道的标高及配水点的间距。参照P164及05S1进行卫生器具的布置、选型。三、布置给水管道并绘制设计草图：绘制平面图、系统图（轴测图），然后以设计草图作为水力计算的依据。四、选择最不利管线，列表进行水力计算：1、正确选择设计秒流量的公式：概率法：住宅生活给水管道设计秒流量计算公式为：利用同时给水百分数计算：用水时间集中，用水设备使用集中的建筑，如公共浴室等平方根法：用水时间长，用水设备使用不集中的建筑，如集体宿舍等2、按流量变化处为节点，从最不利配水点开始，进行节点编号，将计算管路划分成计算管段，并标注各管段的长度，列表进行给水系统水力计算，参见下表：计算管段编号卫生器具名称、当量、数量当量总数Ng设计秒流量qg（L/s)管径DNmm流速v(m/s)单阻i(kPa/m)管长L（m）沿程水头损失hy=iLkPa洗脸盆当量：0.75拖布池当量：蹲便器当量：坐便器当量：小便器当量：1-21…3、查表2-1，确定卫生器具的给水当量、公称管径、最低工作压力H4。计算各管段的设计秒流量qg。4、选择给水管材，根据设计秒流量及流速范围查水力计算表（附录2-1~2-3）,得DN、i、v，计算各管段的沿程水头损失、局部水头损失及总水头损失H2。局部水头损失的估算值见表2-14DN15~20,0.6~1.0m/s;DN50~70,≤1.5m/s;DN25~40,0.8~1.2m/s;DN≥80,≤1.8m/s五、水表的选择：依P37页及附录1-1、1-2、1-3选择水表，并计算水表的水头损失H3；六、核实所选择的供水方案是否合适。1、计算整个建筑所需要的水压：H=H1+H2+H3+H42、比较H和H0（室外给水管网的水压）、H和h（水箱的设置高度）下行上给H≤H0完成H＞H0扩管H《H0缩管H》H0增压，改方案上行下给H≤h完成H＞h扩管抬水箱H《h缩管H》h增压，改方案七、非计算管路各管段管径的确定。绘制计算简图，列出简易水力计算表，确定给水管径。八、选择水泵或其他升压、贮水设备，并确定设备安装高度。消火栓系统设计步骤一、选择应依据的设计防火规范。依建筑物的特点，首先确定建筑物是否高层，以选择应依据《建筑设计防火规范》还是《高层民用建筑设计防火规范》。低层建筑：高层建筑：建筑高度≤24米的公共建筑建筑高度＞24米2层及2层以上公建9层及9层以下的居住建筑10层及10层以上的居住建筑建筑高度＞24米单层公建二、初步选择室内消火栓给水系统的给水方式。由室外给水管网直接供水的消防给水方式、分区给水方式、设气压罐的消火栓给水方式、设水箱的消火栓给水方式、设消防泵—水箱联合的方式、设贮水池—消防泵—水箱联合的方式三、消火栓的布置1、确定应几支水枪同时到达灭火点。P77：建筑高度≤24米的建筑及体积≤5000m3的库房，应保证1支水枪的充实水柱到达同层内任何部位，否则应保证2支水枪同时到达。2、选择消火栓设备：消火栓、水枪、水带的规格型号。3、计算水枪的保护半径及布置间距。在建筑物内布置消火栓，画出草图。四、依照草图，确定最不利消火栓、计算管路。对建筑消防立管流量进行分配，列表进行水力计算。五、校核室外管网压力能否满足最不利消火栓所需的充实水柱，是否需设增压稳压设施。六、其他设备的选择：1、水泵结合器：水泵接合器周围15~40m内有室外消火栓或消防贮水池；应设在消防车易于到达的地方。水泵接合器数量按室内消防水量及每个接合器流量经计算定，每个接合器进水量可达10~15l/s，一般不少于2个。其型号及基本参数、尺寸见P75表3-11、3-122、消防卷盘：P121页，在高级旅馆、重要办公楼、一类建筑的商业楼、展览馆、综合楼、建筑高度超过100米的其他高层建筑内，均应设消防卷盘。栓口直径25mm或32mm，水枪喷嘴6、8、9mm，橡胶水龙带内径19mm，长度20~40m。其水量可不计入消防用水量。3、减压设备：当消火栓口处压力＞0.5MPa时，应在消火栓处设减压装置，减压措施有：减压孔板、节流管、减压...
