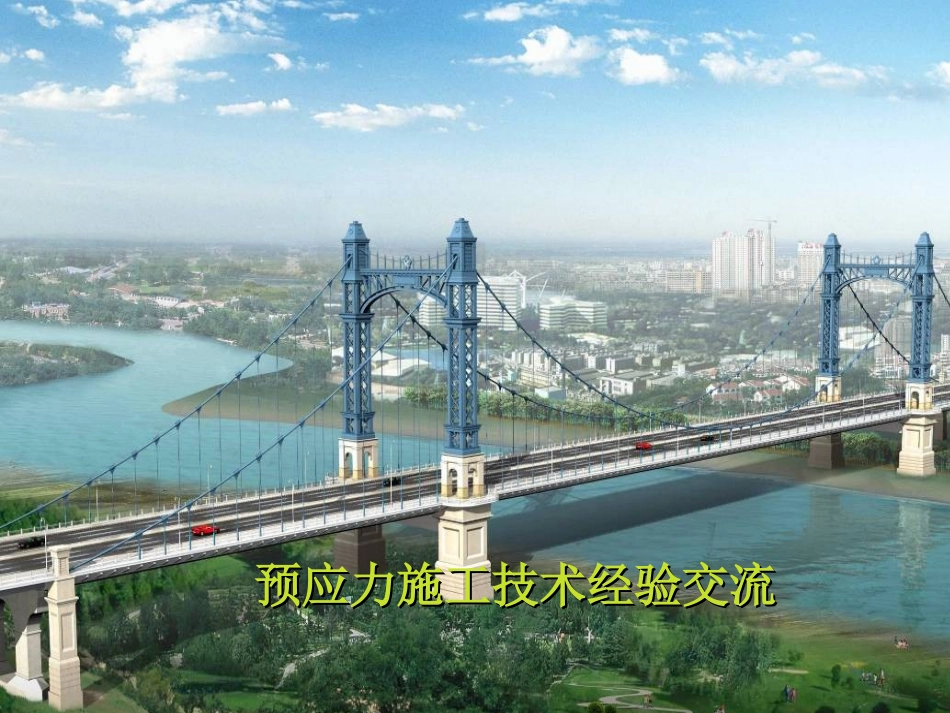

预应力施工技术经验交流VIP专享VIP免费

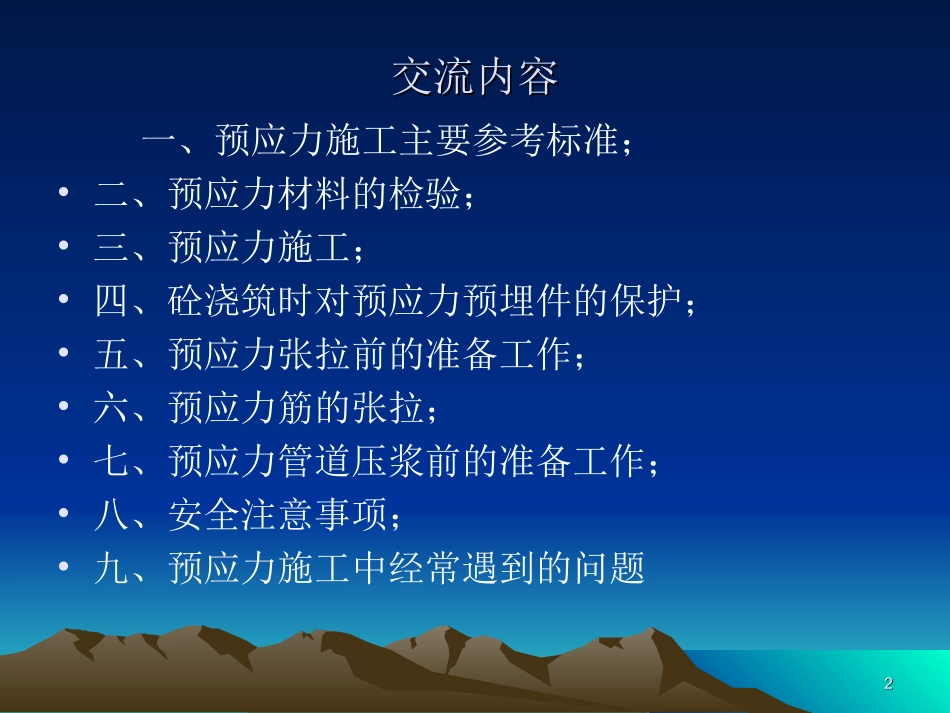

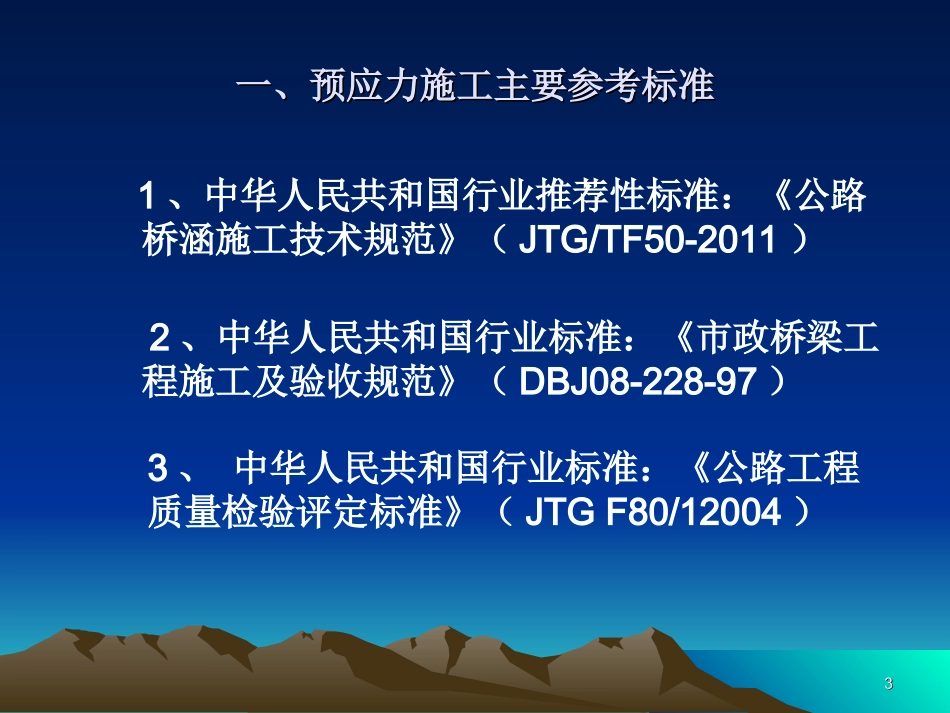

11预应力施工技术经验交流预应力施工技术经验交流交流内容交流内容一、预应力施工主要参考标准；•二、预应力材料的检验；•三、预应力施工；•四、砼浇筑时对预应力预埋件的保护；•五、预应力张拉前的准备工作；•六、预应力筋的张拉；•七、预应力管道压浆前的准备工作；•八、安全注意事项；•九、预应力施工中经常遇到的问题22一、预应力施工主要参考标准一、预应力施工主要参考标准1、中华人民共和国行业推荐性标准：《公路桥涵施工技术规范》（JTG/TF50-2011）2、中华人民共和国行业标准：《市政桥梁工程施工及验收规范》（DBJ08-228-97）333、中华人民共和国行业标准：《公路工程质量检验评定标准》（JTGF80/12004）4、中华人民共和国国家标准：《预应力混凝土用钢绞线》（GB/T5224-2003）4455、中华人民共和国国家标准：、中华人民共和国国家标准：《《预应力筋用锚具、夹具和连接器预应力筋用锚具、夹具和连接器》》（（GB/T14370-2000GB/T14370-2000））66、中华人民共和国行业标准：、中华人民共和国行业标准：《《预应力混凝土桥梁用塑料波纹管预应力混凝土桥梁用塑料波纹管》》（（JT/T529-2004JT/T529-2004））7、混凝土结构工程施工质量标准（ZJQ00-SG-016-2006)55安装梁底模板预力筋放线绑扎钢筋骨架定坐标焊井架穿波纹管穿钢绞线检查预应力标高安装梁侧模板、绑扎板面普通钢筋浇筑混凝土预应力筋张拉预应力灌浆切割外伸多余预应力筋留同条件养护试块强度符合设计要求预力筋、波纹管、锚具采购、检验合格预力筋下料、制作张拉端埋件安装千斤顶油表标定留置浆体试件排气管与灌浆管安装661、钢绞线按每批质量不大于60吨，从每批钢绞线中任取3盘（从正常部位）截取；2、锚具和连接器（1）、锚具的代表批量不宜超过2000套，夹具、连接器不宜超过500套；（2）、外观检查：每批抽2%且不少于10套进行检查（主要是外形尺寸，有无裂纹及锈蚀情况）；77二、预应力材料的检验88（3）、硬度检查：从每批中抽3%且不少于5套（对于多孔式锚具的夹片，抽取6片）；（4）、静载锚固试验：与强度等级相应的钢绞线组成3个组装件。3、塑料波纹管（1）、塑料波纹管代表批量为10000m；（2）、塑料波纹管抽样送检各项力学性能指标如：环刚度、局部横向荷载、柔韧性、抗冲击性等技术指标需符合规范要求方为合格；4、水泥、外加剂水泥选P.O42.5以上的普通硅酸盐水泥，外加剂可直接选组合型的灌浆剂，送相关的专业部门试配。99三、预应力施工三、预应力施工1、预应力材料的下料与加工（1）、钢绞线下料应在平整、硬化、洁净的场地上进行，应充分考虑张拉时的工作长度，用切割机切割，并挂牌分类堆放，且应对钢绞线进行覆盖；（2）、挤压套与挤压模应为同一生产厂家生产；（3）、挤压套在挤压过程中，挤压簧应充满挤压套，钢绞线应露出挤压套2~5mm。10102、预应力波纹管的埋设（1）、严格按设计所给的尺寸要求进行埋设，一般梁长方向允许误差为30mm,梁高方向允许误差为10mm，波纹管应平滑顺直，主管在套管内应相互抵拢，套管用胶带将接口处包裹密实，不得有破损的现象；1111（2）、锚垫板的张拉端面应与波纹管轴向中心线垂直，螺旋筋应贴住锚垫板，且螺旋筋的中心线应与波纹管的中心线重合；（3）、正确设置锚垫板后的网片筋和波纹管起弯处的防崩钢筋；1212（4）、波纹管的定位U型筋按设计要求的间距设置并焊接牢固(一般直线段间距为0.8m,曲线段应适当加密）；（5）、在波纹管的最高处设置泌水管（如采用真空压浆可不设置）；1313（6）、钢绞线的穿束既可以逐根穿，也可整束穿，采用整束穿的方法时，应将钢绞线理顺，每隔2m用铁丝捆扎，将钢绞线的前端带上穿束网套（或焊接成宝塔形）用卷扬机牵引穿束，在穿束过程中，应仔细检查波纹管有无破损情况；1414钢绞线整束穿束器1515钢绞线根数2~3456~78~910~1314~1617~1920~2223~2728~3435~37最小间距（园锚）180240300380440500560720900100011001200钢绞线根数最小间距（扁锚）3241902503205400（7）、固定端的挤压套应贴紧承压板，该处钢绞线的外露长度应符合专业厂家给出的最小外露长度，出浆管不宜伸入波纹管内过深，管口用养护棉密封；（8）、...
