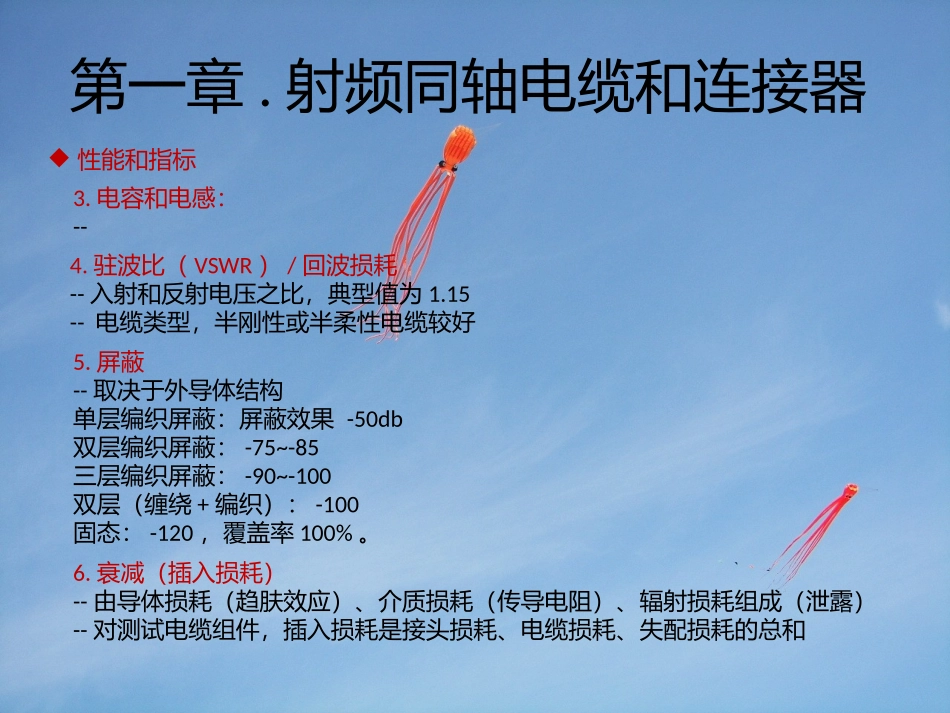

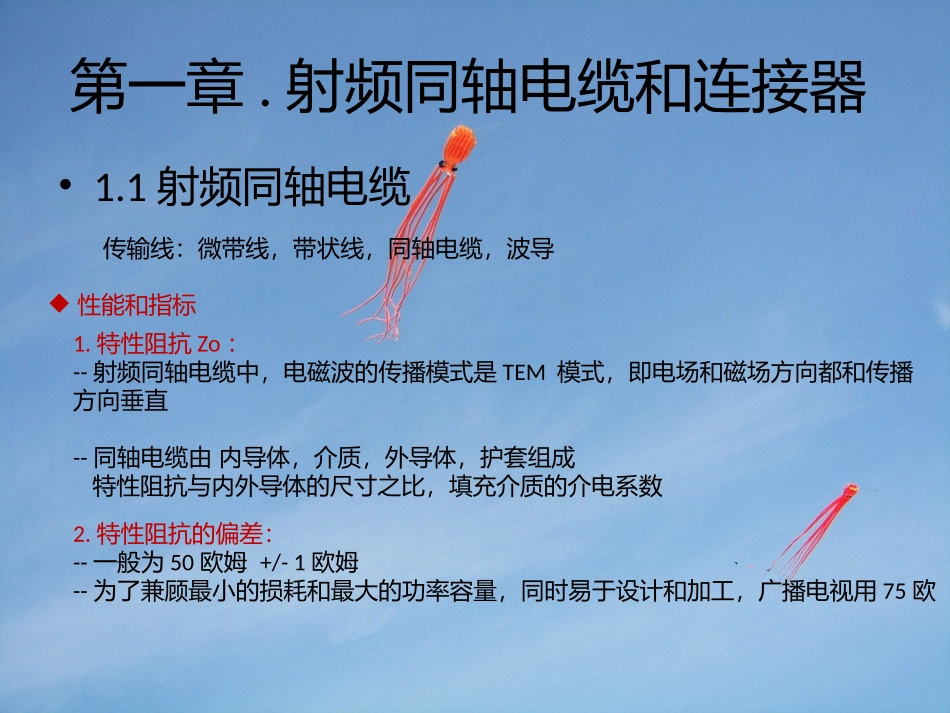

射频测试基本知识第一章.射频同轴电缆和连接器•1.1射频同轴电缆传输线：微带线，带状线，同轴电缆，波导性能和指标1.特性阻抗Zo：--射频同轴电缆中，电磁波的传播模式是TEM模式，即电场和磁场方向都和传播方向垂直--同轴电缆由内导体，介质，外导体，护套组成特性阻抗与内外导体的尺寸之比，填充介质的介电系数2.特性阻抗的偏差：--一般为50欧姆+/-1欧姆--为了兼顾最小的损耗和最大的功率容量，同时易于设计和加工，广播电视用75欧第一章.射频同轴电缆和连接器性能和指标3.电容和电感：--4.驻波比（VSWR）/回波损耗--入射和反射电压之比，典型值为1.15--电缆类型，半刚性或半柔性电缆较好5.屏蔽--取决于外导体结构单层编织屏蔽：屏蔽效果-50db双层编织屏蔽：-75~-85三层编织屏蔽：-90~-100双层（缠绕+编织）：-100固态：-120，覆盖率100%。6.衰减（插入损耗）--由导体损耗（趋肤效应）、介质损耗（传导电阻）、辐射损耗组成（泄露）--对测试电缆组件，插入损耗是接头损耗、电缆损耗、失配损耗的总和第一章.射频同轴电缆和连接器性能和指标7.功率容量：--峰值功率容量：取决于电缆可承受传输信号的最大电压的能力--平均功率容量：指电缆消耗由电阻和介质损耗所产生的热能的能力。散热取决于热阻，与电缆表面积，表面温度，环境温度，热传导率，气流有关8.传播速度（相速度）--射频信号在电缆中传输的速度和光速的比值，与介质的介电常数有关9.电长度10.电缆的弯曲特性（最小弯曲半径）最小弯曲半径不要小于其直径的10倍，接头与电缆根部的防弯曲工艺第一章.射频同轴电缆和连接器性能和指标11.同轴电缆的无源互调特性三阶互调产物：2f1-f2或2f2-f1同轴电缆的无源互调特性改善原则：1.设备中，采用半刚或半柔电缆代替柔性电缆2.导体表面镀层有足够的厚度3.用单股内导体的电缆4.用表面平滑的高质量接头5.采用足够厚度和均匀镀层的接头6.采用尺寸尽可能大的接头（N型好于SMA型）7.保证接头之间良好的接触8使用非磁性材料的接头第一章.射频同轴电缆和连接器分类与选择半刚性：外导体用铝管或铜管，泄露小于-120db半柔性：半刚性替代品，稳定性不足柔性：编织电缆，测试级电缆，成本高波纹铜管电缆:用于天馈系统。外导体为波纹导管测试电缆组件的选择原则：1.够用原则2.平衡柔软性和电性能指标的矛盾3.关于VSWR4.关于插入损耗（可以被校准）5.关于使用寿命连接器的插拔次数：如N型500次，实际2000次以上，插入损耗0.2db，VSWR无变化第一章.射频同轴电缆和连接器1.2射频同轴连接器针对内导体而言分为有极性：Male(插头，阳头),Female(插座，阴性)无极性：7mm连接器（APC7或叫平接头）反极性：如WIFI设备中，RP-SMA,RP-TNC,RP-BNC基本结构针对外导体的配合方式分为螺纹式：精密型，如N,SMA型卡扣式：BNC（用于低频段，高频段时容易泄露）推入式：用于狭小空间或设备架，如OSP使用寿命：铜材500次，不锈钢1000次，实际远大于此。设计参数：特性阻抗，截止频率第一章.射频同轴电缆和连接器1.2射频同轴连接器1.特性阻抗50Ω,75Ω主要指标2.工作频率范围外导体尺寸越小，介质的介电常数越低，工作频率越高，3.VSWR传输线上电压的最大值和最小值之比4.接触电阻，内外导体接触点的电阻，mΩ级，越小越好5.绝缘电阻，内外导体接触点的电阻，mΩ级，越小越好6.连接器的耐久性（拔插寿命）7.连接器的配接力矩（拔插寿命）越高意味着拔插寿命越长第一章.射频同轴电缆和连接器1.2射频同轴连接器1.N型连接器：良好的无源互调特性射频连接器介绍2.BNC型连接器：一般2G以下场合3.TNC型连接器：改进，良好抗震4.7mm型连接器：无极性5.HN型连接器：耐高压，5kv，最高4G，大功率射频源的输出端和传输线使用6.LC型连接器：耐高压，10KW,最高1G，大功率场合使用7.DIN7-16型连接器：内导体外径7mm，外16mmDIN：DeutscheIndustriesNorm德国工业标准，低无源互调，后改善塑料螺纹8.SMA,SSMA型连接器：超小A型Subminiature，高频9.SMB,SMC型连接器：超小B/C型Subminiature，高频10.3.5MM,2.92mm型连接器：空气介质，SMA升级版第一章.射频同轴电缆和连接器1.2射频同轴连接器11.2.4mm，1.8...
