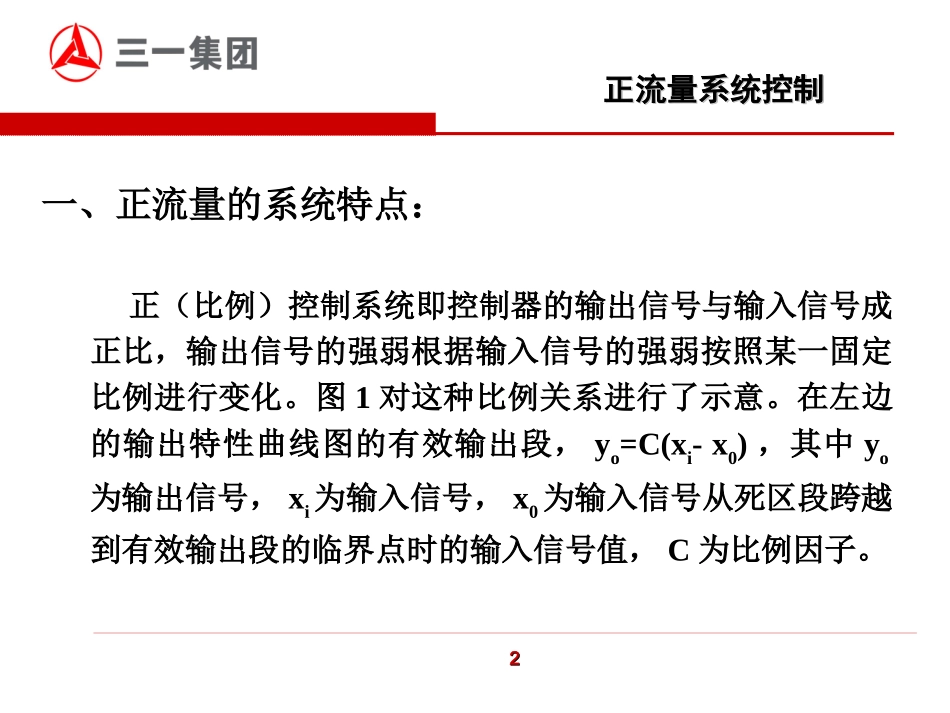

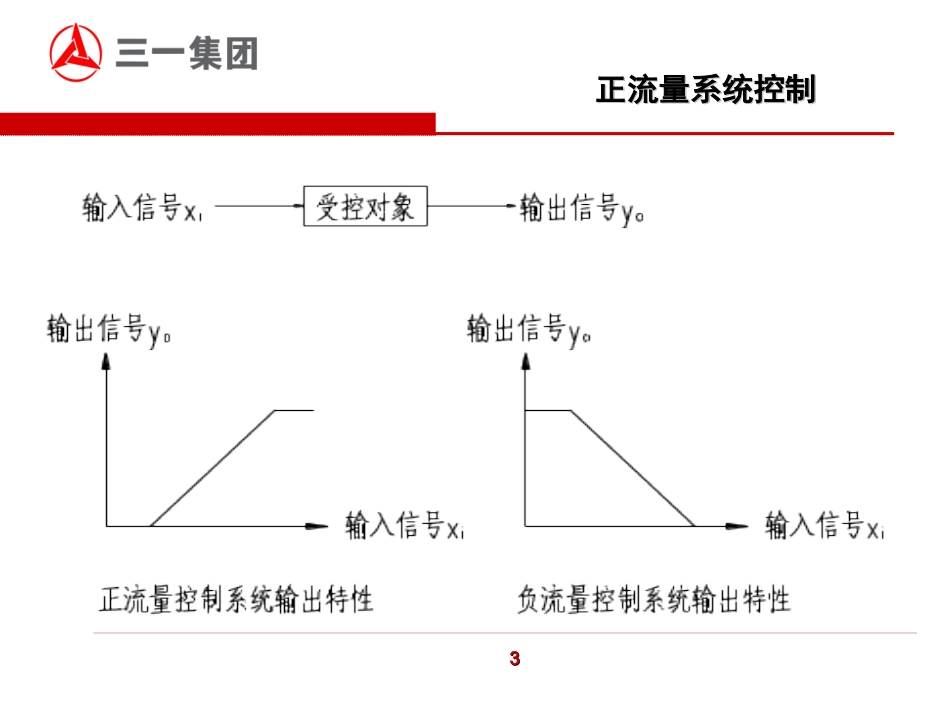

三一正流量挖掘机三一正流量挖掘机技术讲解技术讲解主讲人：马俊主讲人：马俊22正流量系统控制正流量系统控制一、正流量的系统特点：正（比例）控制系统即控制器的输出信号与输入信号成正比，输出信号的强弱根据输入信号的强弱按照某一固定比例进行变化。图1对这种比例关系进行了示意。在左边的输出特性曲线图的有效输出段，yo=C(xi-x0)，其中yo为输出信号，xi为输入信号，x0为输入信号从死区段跨越到有效输出段的临界点时的输入信号值，C为比例因子。33正流量系统控制正流量系统控制44通常所说的“正流量控制系统”，其受控对象是主泵，输入信号xi是电磁比例阀的电信号，输出信号yo是主泵的排量。输入信号xi的采样点在先导手柄的输出端（通过9个压力传感器）。压力传感器实物图正流量系统控制正流量系统控制55主控制器根据先导压力信号及其变化趋势判断执行器的流量需求及其变化趋势，并据此对主泵排量实施调节，以使系统的流量供应能够动态跟随执行元件的流量需求，实现系统流量的实时匹配，达到“所得即所需”。主泵排量调节原理图正流量系统控制正流量系统控制66各执行元件单独动作时的速度由主泵输出流量决定；复合动作时总流量由泵排量决定，相对速度由阀芯的旁通阻尼分配。正流量系统控制正流量系统控制77正流量控制系统与负流量控制系统的区别：一致点：受控对象均为主泵的排量y0。区别：负流量控制系统输入信号xi的采样点在主阀的中位流量输出端（主阀上的FL、FR口），相对于主阀的主油路来说是旁通回路。正流量控制系统的采样点为先导压力。正流量系统与负流量系统的差别正流量系统与负流量系统的差别88正流量系统与负流量系统的差别正流量系统与负流量系统的差别99正流量系统的特点正流量系统的特点正流量控制系统采用川崎原装KPM控制器对整机进行新型电气—液压控制，通过发动机油门位置反馈、发动机转速监控、功率极限调节等电控手段（ESS控制）和主泵正流量控制、直线行走比例控制、回转优先比例控制、铲斗合流比例控制等液控手段（HSS控制），使发动机功率与液压泵功率实时匹配，实现主机输出功率对外负载的计算机动态跟随控制（CDCS），达到挖掘机—外负载作业系统的最优控制，是挖掘机动力性和经济性的完美结合。10101、主泵排量增大，工作效率提升20/21TC8机型所使用的主泵排量从20/21TC6机型的100cc/rev提高到102.5cc/rev。因此20/21TC8机型与20/21TC6机型相比工作效率提升。正流量挖掘机的特点正流量挖掘机的特点11112、20/21TC8机型取消了二次增压功能，主工作压力从31.4MPa提升到34.3MPa，挖掘力增大。正流量挖掘机的特点正流量挖掘机的特点1212正流量挖掘机的特点正流量挖掘机的特点3、使用加长型手柄，提升微动性，为提高系统的微动能，C8机型采用了加长型手柄，减轻了操作手的工作强度。13134、动臂提升优先：当动臂提升与斗杆复合动作时，在斗杆阀前端节流提高其负荷，保证动臂能够提升。正流量挖掘机的特点正流量挖掘机的特点14145、回转对斗杆的优先：当回转与斗杆复合动作时，通过来自A4口的压力信号控制XAas使斗杆主阀芯右移，减小斗杆的供油。保证回转起动，实现回转优先.。正流量挖掘机的特点正流量挖掘机的特点15156、电控的铲斗合流：后泵的液压油通过铲斗控制阀给铲斗油缸供油，前泵的液压油通过阀组后部的外引油口引到右边铲斗控制阀前端，实现铲斗阀前合流，提高铲斗双向的运动速度。在实现以上功能时，要通过检测铲斗控制信号，关闭左边主阀的回油道。正流量挖掘机的特点正流量挖掘机的特点阀前铲斗合流阀前铲斗合流1616正流量挖掘机的电控系统正流量挖掘机的电控系统•本系统由KC-MB-10控制器、OPUS46显示、油门控制单元以及一些必要的模拟量、开关量传感器、模式电磁阀组、开关阀等组成。通过对发动机和液压泵系统进行综合控制，使二者达到最佳匹配，以达到明显的节能效果。•该装置主要实现四种工作模式的选择，自动怠速功能、柴油机转速控制等功能。•各种控制指令（包括显示屏控制指令）和检测信号以开关量或模拟量）进入控制器后，控制器根据要求输出控制信号给受控元件，达到控制的目的。•控制器将各种信号以CAN2.0B通信的方式送入...
