高层建筑脚手架工程VIP免费

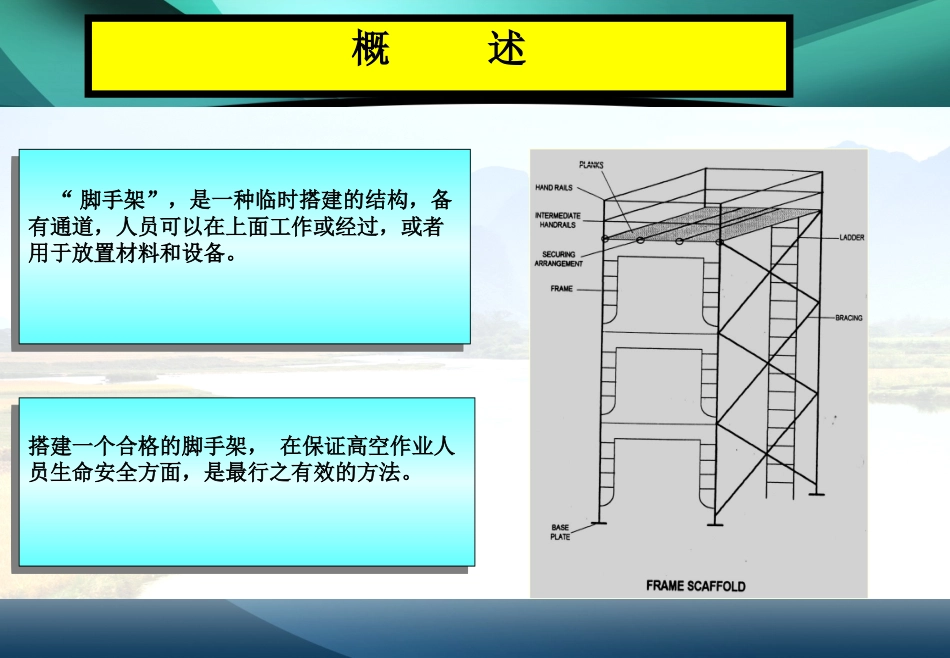

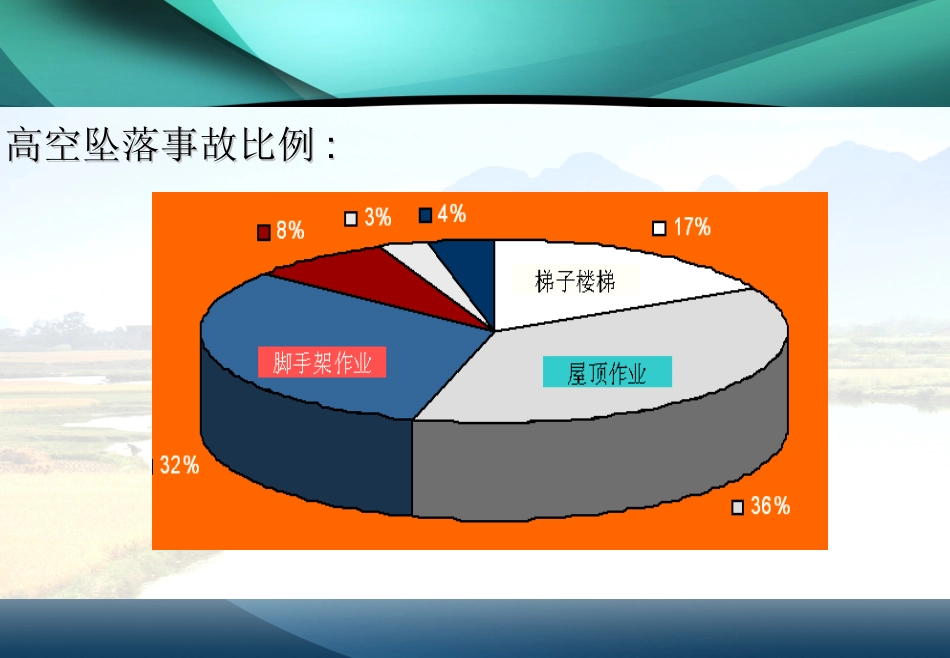

“脚手架”，是一种临时搭建的结构，备有通道，人员可以在上面工作或经过，或者用于放置材料和设备。“脚手架”，是一种临时搭建的结构，备有通道，人员可以在上面工作或经过，或者用于放置材料和设备。概述搭建一个合格的脚手架，在保证高空作业人员生命安全方面，是最行之有效的方法。搭建一个合格的脚手架，在保证高空作业人员生命安全方面，是最行之有效的方法。安全事故的比安全事故的比例例::高空坠落高空落物交通事故等高空坠落事故比例高空坠落事故比例::搭设脚手架时必须有一个懂得技术和拥有丰富经验的人员在现场指导，否则的话，将会发生下面的情况搭设脚手架时必须有一个懂得技术和拥有丰富经验的人员在现场指导，否则的话，将会发生下面的情况脚手架倒塌上海一建筑工地脚手架坍塌造成一死四伤（2008.09)脚手架倒塌西安南大街一脚手架倒塌(2007.11)脚手架倒塌的原因脚手架为什么会倒塌：脚手架知识缺乏缺少协调违反常规没有遵守指令没有执行图纸/信息没有进行常规检查脚手架倒塌的原因脚手架为什么会倒塌：连墙件不足连墙件拆除材料破损/损坏基础不合格搭建错误斜撑不足斜撑错误脚手架的基本构造要求建筑施工扣件式钢管脚手架安全技术规范JGJ130－2001第一节落地式钢管脚手架•一、扣件式钢管脚手架•我国自60年代以来，开始推广扣件式钢管脚手架，用于高度20m左右的房屋建筑的施工，并取得了较大的进展。经过设计和使用证明，从地面向上搭设总高度不超过40m是可行的，安全的。对于超过40m以上的建筑物，采取吊撑、悬挑钢架等措施，可以解决40m以上高度的建筑物外脚手架的搭设、使用问题。•扣件式钢管脚手架按承载能力可分为轻型、中型及重型三类。各类脚手架额定载重量、应用范围及主要架设间距见表6-1。•（一）扣件式钢管脚手架用于高层建筑的优缺点•1.优点：适用于各种外形形状的建筑物，安全感好，节省木材，用于外脚手架的钢管和扣件，可以组成多种结构形式，一材多用，周转次数多，显示出许多优越性。•2.缺点：搭设和拆除耗用工时多，劳动强度大，材料占用流动资金多，具有自身难以克服的弱点。•（二）扣件式钢管脚手架的构造要求•扣件式钢管脚手架由钢管、扣件、脚手板和底座组成，如图（6-1）。钢管一般用Φ48㎜、厚3.5㎜的镀锌高频焊接钢管。最大重量不应超过25㎏。用于立杆、纵向水平杆和支撑杆（包括剪刀撑、横向斜撑、水平斜撑等）的钢管长宜为4～6.5m；用于横向水平杆的钢管长度以2.2m为宜。图6-1扣件式钢管脚手架的基本构架形式1—外立杆2—内立杆3—横向水平杆4—纵向水平杆5—栏杆6—挡脚板7—直角扣件8—旋转扣件9—连墙件10—横向斜撑11—主立杆12—副立杆13—抛撑14—剪刀撑15—垫板16—纵向扫地杆17—横向扫地杆脚手架构造要求纵距步距纵,横向扫地杆立杆纵向水平杆横向水平杆剪刀撑横向斜撑抛撑脚手板连墙件•扣件用于钢管之间的连接，其基本形式有三种：（a）直角扣件，用于两根钢管呈垂直交叉连接；（b）旋转扣件，用于两根钢管呈任意角度交叉连接；（c）对接扣件，用于两根钢管的对接连接，见图6-2。图6-2扣件形式纵向水平杆的构造要求1、纵向水平杆宜设置在立杆内侧，其长度不宜小于3跨。2、纵向水平杆接长宜采用对接扣件连接，也可采用搭接。对接、搭接应符合下列规定：（1）搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm；（2）纵向水平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的1/3（如下图）（a）接头不在同步内（立面）；（b）接头不在同跨内（平面）1―立杆；2―纵向水平杆；3―横向水平杆图6.2.1－1纵向水平杆对接接头布置≥500a≤L0/3AA123≥500a≤l。/3。lA-A(a)(b)L.L.hh纵向水平杆的构造要求纵向水平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置同步或同跨内。不同步或不同跨两个相邻接头在水平方向错开的距离不应小500mm；各接头中心至最近主节点的距离不宜大于纵距...
