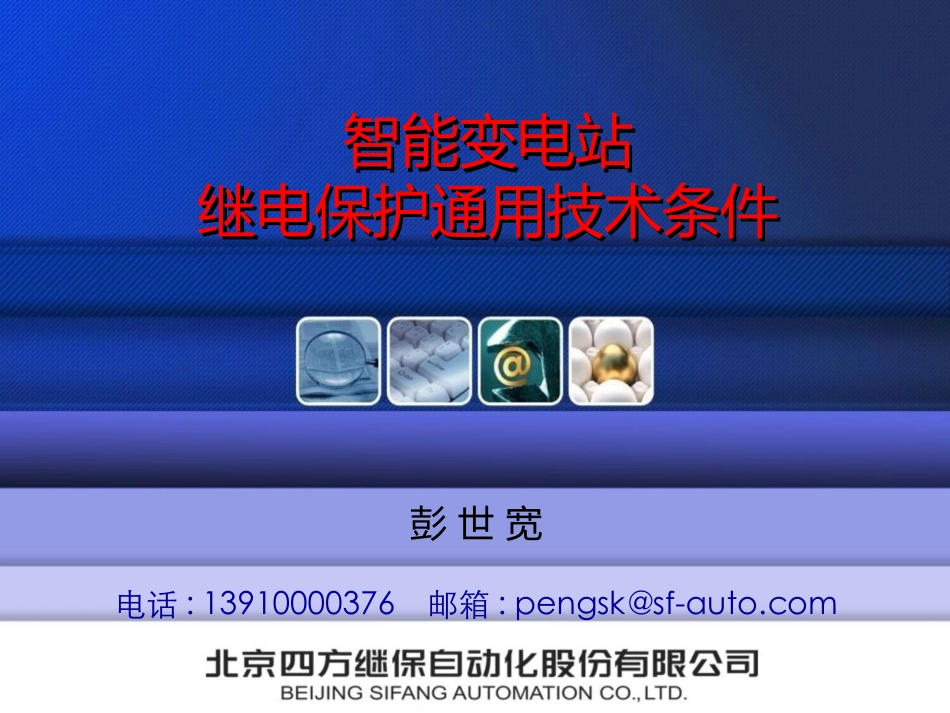

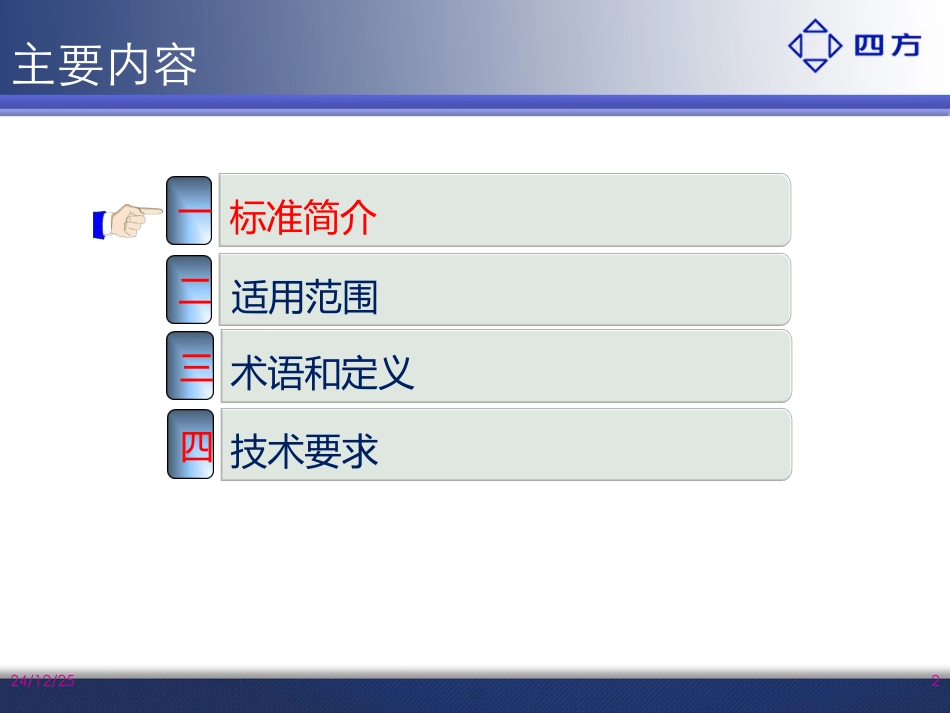

智能变电站智能变电站继电保护通用技术条件继电保护通用技术条件彭世宽电话:13910000376邮箱:pengsk@sf-auto.com24/12/252主要内容适用范围二标准简介一术语和定义三技术要求四24/12/253一、标准简介一、标准简介1、编制背景及编制工作情况该标准由国调中心牵头，浙江省调负责编制，预计本月底会完成报批工作。该标准与Q/GDW396-2012《IEC61850工程继电保护应用模型》共同构成了智能变电站继电保护基础标准。国调中心近期将陆续颁布8个智能变电站继电保护相关企标。24/12/254一、标准简介2、标准技术原则1.本标准在Q/GDW441-2010《智能变电站继电保护技术规范》的基础上，结合Q/GDW161-2007《线路保护及辅助装置标准化设计规范》和Q/GDW175-2008《变压器、高压并联电抗器和母线保护及辅助装置标准化设计规范》相关技术要求，本着“安全可靠、先进适用”的原则，规范了智能变电站继电保护及相关设备技术要求、信息交换、试验方法、检验规则等。24/12/255二、适用范围本标准规定了智能变电站数字采样、GOOSE跳闸模式的线路保护、断路器保护、短引线保护、母线保护、变压器保护、高压并联电抗器保护、充电过流保护等保护装置及相关设备（以下简称装置）的技术要求、信息交互原则、试验方法、检验规则及对标志、包装、运输和贮存的要求。本标准适用于110（66）kV及以上电压等级智能变电站线路保护、断路器保护、短引线保护、母线保护、变压器保护、高压并联电抗器保护、充电过流保护等保护装置，是装置开发、设计、制造、试验、检验和应用的依据。24/12/256三、术语和定义3.3采样延时delaytimeofsampling从一次模拟量产生时刻到合并单元对外接口输出数字量的时间。3.4保护装置动作时间operatetimeofprotectiondevice保护装置收到故障起始数据时刻至保护发出跳闸命令的时间。3.5智能终端动作时间operatetimeofsmartterminal智能终端收到GOOSE跳闸命令时刻至智能终端出口动作的时间。3.6保护整组动作时间wholeoperatetimeofprotection从故障发生时刻至智能终端出口动作的时间。。24/12/257四、技术要求4.1.1正常工作大气条件a）环境温度：1）户内：-10℃～+55℃；2）户外：-25℃～+70℃（有温度调节设备）-40℃～+85℃（无温度调节设备，需经技术经济论证）。24/12/258四、技术要求4.3.1光纤接口a）光纤类型：多模光纤（除线路纵联通信接口）；b）光纤芯径：62.5/125μm（或50/125μm）；c）光波长：1310nm或850nm；d）光纤发送功率和接受灵敏度：1）光波长1310nm光纤：光纤发送功率：-20dBm～-14dBm；光接收灵敏度：-31dBm～-14dBm。2）光波长850nm光纤：光纤发送功率：-19dBm～-10dBm；光接收灵敏度：-24dBm～-10dBm。e）光纤连接器类型：ST或LC接口。24/12/259四、技术要求4.5.3保护装置实现其保护功能不应依赖外部对时系统。1.强调保护装置SV应采用直采方式，而非网采方式。采用SV直采方式，则保护装置以自身内部时钟晶振控制采样，而不依赖外部时钟同步系统。24/12/2510四、技术要求4.5.4电子式互感器的采集单元（A/D采样回路）、合并单元（MU）、保护装置、光纤连接、智能终端、过程层网络交换机等设备任一元件损坏时应告警，除出口继电器外，不应引起保护误动作跳闸。1.GB/T14285-2006规定强调：除出口继电器外，装置内的任一元件损坏时，装置不应误动作跳闸。2.智能变电站继电保护装置，采样和跳闸环节，分别由MU和智能终端实现，由单体保护装置演变成由”继电保护装置、合并单元、智能终端、交换机、通道、二次回路等构成”的继电保护系统。因此，继电保护系统任一元件损坏后，也不应导致保护误动作跳闸。24/12/2511四、技术要求4.5.5保护装置应采用两路不同的A/D采样数据，当某路数据无效时，保护装置应告警、合理保留或退出相关保护功能。当双A/D数据之一异常时，保护装置应采取措施，防止保护误动作。1.双A/D采样是防止保护误动作的有效措施。2.微机保护装置采样由保护装置控制，双A/D的一致性能很到地得到保证。3.智能变电站保护装置采样由电子式互感器或MU控制，由于采样环节问题导致保护装置的问题比较突出，因此强调双A/D之一数据异常时，应防止保护误动作。当...
