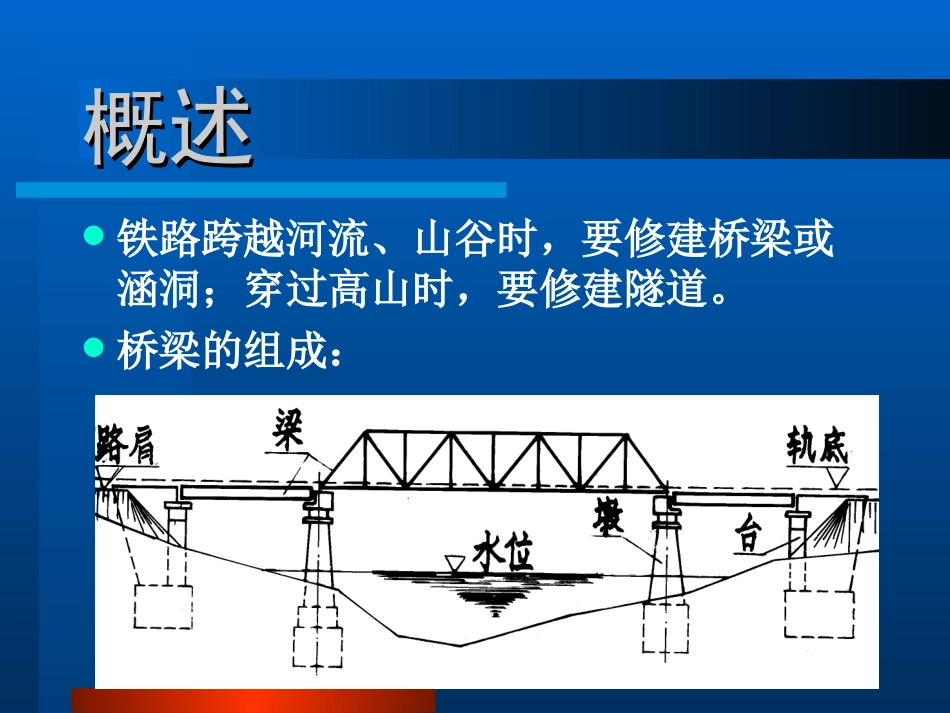

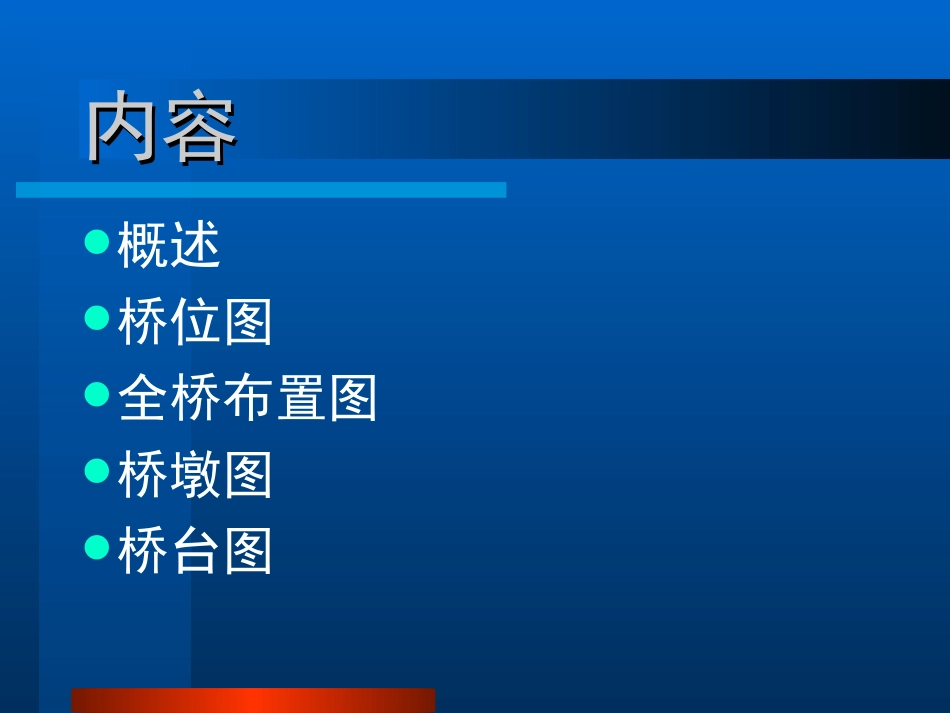

桥梁工程图桥梁工程图石家庄铁道学院土木工程分院路清献内容内容概述桥位图全桥布置图桥墩图桥台图概述概述铁路跨越河流、山谷时，要修建桥梁或涵洞；穿过高山时，要修建隧道。桥梁的组成：桥梁工程图桥梁工程图桥位图–确定桥梁所处的位置及其周围的地形和地物全桥布置图–桥梁的全貌桥墩图–桥梁中间支撑建筑桥台图–桥梁两端的支撑建筑桥跨结构图附属工程图桥位图表达内容桥位图表达内容桥位图主要表示–桥梁所处的位置–河流两岸的地形–河流两岸的地物从桥位图中可以看出：–地势：西北较高，最高点标高20m，东南低–房屋、交通和通讯：–水文：洪水泛滥线、导治结构、水准点、河水流向及河床根据桥位图便可以布置施工现场桥桥位位图图全桥布置图全桥布置图全桥布置图的表达内容全桥布置图的表达内容主要表达：–全桥的概貌–有关的技术资料视图组成：简化的全桥主要轮廓的投影–立面图：由线路的垂直方向向桥孔投影，可以反映桥梁的全貌–平面图：从上向下投影，假想将桥跨及以上部分去除。反映桥墩、桥台的位置及类型从全桥布置图上可以获得的信息：从全桥布置图上可以获得的信息：桥梁概貌：–孔、跨：3孔跨度24m后张法预应力混凝土梁–中心里程：DK18+044.20–桥与河流的关系：–桥梁的全长：85300mm墩、台的名称及类型地质资料：地质柱状图常用的地质图例常用的地质图例坡面的表示法坡面的表示法桥墩图桥墩图桥墩是桥的组成部分，起着中间支撑作用，将梁及其上部荷载通过桥墩传给地基桥墩的类型（以墩身横断面的形状分类）–圆端形桥墩–圆形桥墩–矩形桥墩–尖端形桥墩桥墩的构造桥墩的构造基础：埋在地下–扩大基础–沉井基础–桩基础墩身墩帽–托盘–顶帽：斜面，排水–垫石桥桥墩墩的的表表达达墩墩帽帽图图桥墩图的阅读桥墩图的阅读读图步骤–首先看标题栏和文字说明•桥墩的名称、类型，绘图比例•尺寸单位、施工技术要求–然后弄清楚表达方案•用到了多少张图，相互之间的联系•每张图中用到几个视图，视图之间的对应关系–最后逐步读懂各部形状和大小、材料•按照投影关系和形体分析法划分子部分（构造）基础墩身墩顶桥台图桥台图桥台的作用–是桥梁梁端的支柱，传递梁以上的荷载–承受路基填土的水平推力–保证与桥台相连的路基的稳定桥台的类型桥台的类型T形桥台U形桥台矩形桥台桥台的构造桥台的构造基础–三层扩大基础台身–纵墙–横墙–托盘台顶–顶帽–台顶纵墙–道碴槽桥台的表达桥台的表达桥台总图–正面图–平面图–侧面图台顶构造图–中心纵剖面–平面图–半正面半剖面–详图桥桥台台总总图图台台顶顶构构造造图图作业作业在A3图纸上绘制台顶构造图（土）在A2图纸上绘制桥台图（交）–习题集P123、12417-2–选择低高度梁、跨度为20m–表中尺寸h4由318改为421
