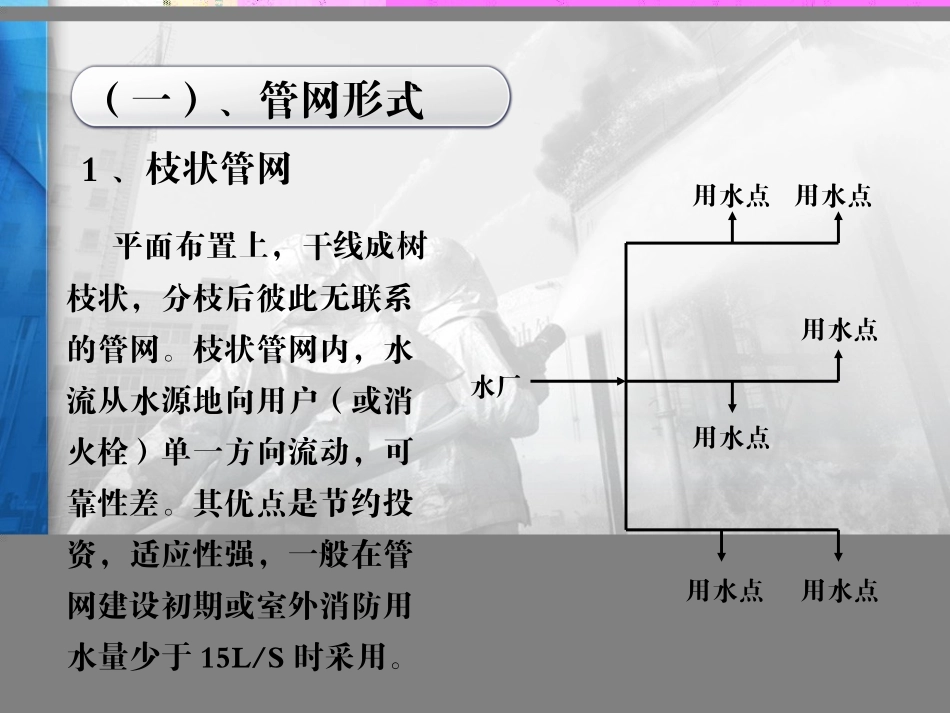

重庆市公安消防总队总工程师吴华消防给水设计一、室外消防给水（一）、管网形式1、枝状管网平面布置上，干线成树枝状，分枝后彼此无联系的管网。枝状管网内，水流从水源地向用户（或消火栓）单一方向流动，可靠性差。其优点是节约投资，适应性强，一般在管网建设初期或室外消防用水量少于15L/S时采用。用水点用水点用水点用水点用水点用水点水厂2、环状管网管网在平面布置上，干线形成若干闭合环的管网，称为环状管网。由于干线彼此相通，在管网和水压相同的条件下，流量要比枝状管网约大1.5~2.0倍，因此在大中型城市的建成区，大部分管网已形成环状供水，其明显优点就是可靠性大大增加。用水点用水点用水点用水点用水点水厂(二)、管网流量计算计算公式VDQ24其中Q——流量D——管径V——流速一个城市的供水，往往会有一个经技术论证、经济比较后确定的经济流速。如果流速快，可以缩小管网管径，降低埋设深度，节约投资。但同时能耗会增加（电能、管网阻力损失等），管网折旧期也会缩短，运行成本会增加。反之，一次投资会增大，但运行成本会降低。因此，需通过技术经济比较找到一个最佳点，也就是需要确定一个最经济、合理的流速，即经济流速，通常这个流速的范围在1.5-2.5m/s之间。所以我们设计管网流速的取值一般取2m/s为宜，有了流速，我们就可以根据管径来计算流量。以管径100mm为例：VDQ24如果我们的计算结果以升/秒为单位则：秒升/1520142Q(三)、消防水池容量的计算1、补水时间：按照建规8.6.2和高规7.3.3的规定，补水时间不能超过48小时，补水时间主要取决于进水管的管径，一般来讲都能满足要求。如果进水管径为100，则48小时能补充的水量为15×3.6×48=2592吨。这对于任何一个高层民用建筑来说都足够了。2、火灾延续时间的补水：建规规定：当室外给水管网供水充足且在火灾情况下能保证连续补水时，消防水池的容量可减去火灾延续时间内补充的水量。但高规却没有类似的规定，因此我们在审核时一定需注意高层和多层的区别。计算举例一多层商场，室内消火栓用水量为20l/s,喷淋系统用水量为22l/s，则所需水池容量为：20×3.6×2﹢22×3.6×1≈224立方米。如果水池的进水管管径为100mm,在2小时火灾延续时间内能补充的水量为15×3.6×2＝108立方米。实际水池所需容量则应为224－108﹦116立方米。二、室内消防给水室内消火栓系统1、管网要形成环状2、系统分区（高层建筑）分区的主要目的是为了控制系统承受静压（1Mpa）和消防栓出水的压力（0.5Mpa）即使分区之后，局部消火栓的压力还可能超过0.5Mpa，还要采用加压孔板进一步减压，使其控制在规定范围内。3、不能使用单阀双口的消火栓4、增压设施增压设施有气压罐和稳压泵二种。其作用主要是将管网平时压力维持在灭火所需工作压力之上。用于室内消火栓系统的增压泵流量应不大与5L/s,用于喷淋系统的应不大于1L/s。增压泵的运行通常采用压力传感器控制，有高、中、低三个控制点。高点增压泵停泵，中点增压泵器启泵，低点联动主泵。三、自动喷水灭火系统系统特点•1.安全可靠，灭火效率高•2.系统结构简单，使用、维护方便，成本低且使用周期长。•3.可实现电子计算机的监控与处理，自动化程度高，便于集中管理。•4.适用范围广，尤其适用于高层民用建筑、公共建筑、工厂、仓库及地下工程等场所(一)、系统的流量计算1、系统的流量按下式计算流量=喷水强度×作用面积以中危险I级为例，流量单位取l/min即流量=6×160/60=16L/s2、喷头的流量计法pKQ其中Q——喷头流量l/minK——喷头流量系数p——喷头工作压力（kg/cm2）当采用接口直径为φ15的喷头时K=80当压力为1kg/cm2时Q=80L/min即1.33L/s3、喷头布置间距的确定按正方形布置的中危险I级为例，当工作压力为1kg/cm2时，每个K=80的喷头流量为80L/min已知喷水强度为6L/min·m2，则正方形的面积为80/6=13.3m2米米，取喷头的间距为6.365.33.13注意：如果喷头工作压力为0.5kg/cm2时，则喷头间距要缩短,约为3米系统组成•１．水源为高位水箱、消防水池与喷淋泵。•２．供水设备•３．报警阀（检查信号阀）•（1）湿式报警阀（压力开关+水力警铃）•（2）水流指示器：与压...
