外墙保温施工技术标准VIP免费

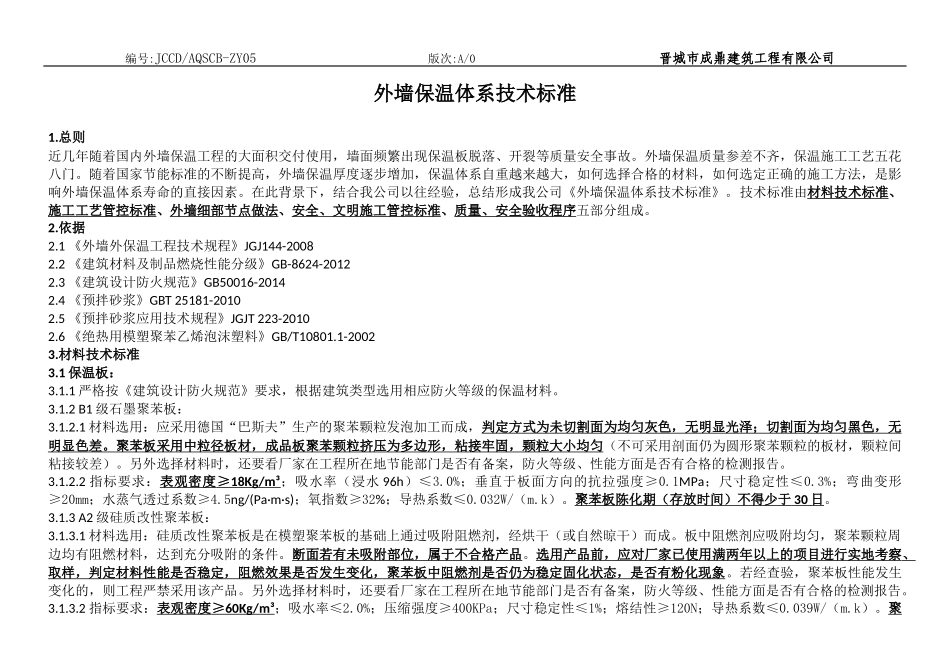

编号:JCCD/AQSCB-ZY05版次:A/0晋城市成鼎建筑工程有限公司外墙保温体系技术标准1.总则近几年随着国内外墙保温工程的大面积交付使用，墙面频繁出现保温板脱落、开裂等质量安全事故。外墙保温质量参差不齐，保温施工工艺五花八门。随着国家节能标准的不断提高，外墙保温厚度逐步增加，保温体系自重越来越大，如何选择合格的材料，如何选定正确的施工方法，是影响外墙保温体系寿命的直接因素。在此背景下，结合我公司以往经验，总结形成我公司《外墙保温体系技术标准》。技术标准由材料技术标准、施工工艺管控标准、外墙细部节点做法、安全、文明施工管控标准、质量、安全验收程序五部分组成。2.依据2.1《外墙外保温工程技术规程》JGJ144-20082.2《建筑材料及制品燃烧性能分级》GB-8624-20122.3《建筑设计防火规范》GB50016-20142.4《预拌砂浆》GBT25181-20102.5《预拌砂浆应用技术规程》JGJT223-20102.6《绝热用模塑聚苯乙烯泡沫塑料》GB/T10801.1-20023.材料技术标准3.1保温板：3.1.1严格按《建筑设计防火规范》要求，根据建筑类型选用相应防火等级的保温材料。3.1.2B1级石墨聚苯板：3.1.2.1材料选用：应采用德国“巴斯夫”生产的聚苯颗粒发泡加工而成，判定方式为未切割面为均匀灰色，无明显光泽；切割面为均匀黑色，无明显色差。聚苯板采用中粒径板材，成品板聚苯颗粒挤压为多边形，粘接牢固，颗粒大小均匀（不可采用剖面仍为圆形聚苯颗粒的板材，颗粒间粘接较差）。另外选择材料时，还要看厂家在工程所在地节能部门是否有备案，防火等级、性能方面是否有合格的检测报告。3.1.2.2指标要求：表观密度≥18Kg/m³；吸水率（浸水96h）≤3.0%；垂直于板面方向的抗拉强度≥0.1MPa；尺寸稳定性≤0.3%；弯曲变形≥20mm；水蒸气透过系数≥4.5ng/(Pa·m·s)；氧指数≥32%；导热系数≤0.032W/（m.k）。聚苯板陈化期（存放时间）不得少于30日。3.1.3A2级硅质改性聚苯板：3.1.3.1材料选用：硅质改性聚苯板是在模塑聚苯板的基础上通过吸附阻燃剂，经烘干（或自然晾干）而成。板中阻燃剂应吸附均匀，聚苯颗粒周边均有阻燃材料，达到充分吸附的条件。断面若有未吸附部位，属于不合格产品。选用产品前，应对厂家已使用满两年以上的项目进行实地考察、取样，判定材料性能是否稳定，阻燃效果是否发生变化，聚苯板中阻燃剂是否仍为稳定固化状态，是否有粉化现象。若经查验，聚苯板性能发生变化的，则工程严禁采用该产品。另外选择材料时，还要看厂家在工程所在地节能部门是否有备案，防火等级、性能方面是否有合格的检测报告。3.1.3.2指标要求：表观密度≥60Kg/m³；吸水率≤2.0%；压缩强度≥400KPa；尺寸稳定性≤1%；熔结性≥120N；导热系数≤0.039W/（m.k）。聚编号:JCCD/AQSCB-ZY05版次:A/0晋城市成鼎建筑工程有限公司苯板陈化期（存放时间）不得少于30日。3.1.4A级岩棉板：3.1.4.1材料选用：岩棉板应选择表面平整美观，没有污痕，颜色均匀的产品。应选择具有较高的抗压能力和抗拉伸强度，有较低的吸水性和吸湿性，尺寸稳定性良好，不会轻易产生热膨胀或收缩的材料。3.1.4.2指标要求：表观密度≥140Kg/m³；垂直于板面方向的抗拉强度≥0.1MPa；吸水量（24h）≤0.5Kg/m2；压缩强度≥40KPa；尺寸稳定性≤1%；熔结性≥120N；导热系数≤0.040W/（m.k）。3.2打底砂浆、粘结及抗裂砂浆：3.2.1打底砂浆：砌体墙面打底砂浆由于墙面粉刷厚度薄，选用普通水泥砂浆后，因砂浆中的水份在大气蒸发及砌块墙体吸收的双重作用下，水份消失快，水泥水化反应还未完成时水份基本消失，导致砂浆强度偏低，与砌体墙面不能形成良好的粘结，对后期保温粘结质量产生了一定的影响。鉴于此，打底砂浆应采用聚合物水泥砂浆，砂浆中需有纤维素醚（起保水作用）、胶粉等掺料（易采用德国瓦克或瑞士阿克苏胶粉，提高砂浆柔韧性，增强砂浆粘结力）。3.2.2粘结砂浆：粘结砂浆应采用粘结性、耐久性、柔韧性、保水性好的产品；砂浆中主要掺量必须有：胶粉、纤维素醚等外加剂，其中胶粉采用德国瓦克或瑞士阿克苏公司生产的胶粉，胶粉掺量每吨不少于16Kg。3.2.3抗裂砂浆：抗裂砂浆应采用耐久性、柔韧性、保水性、抗裂性好的产品；砂浆中...
