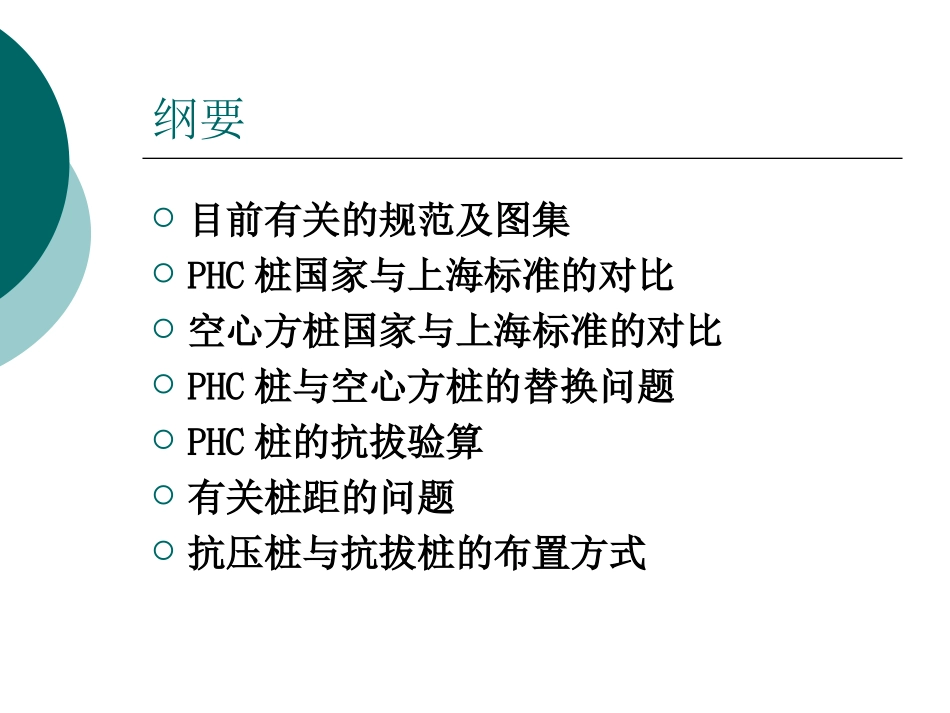

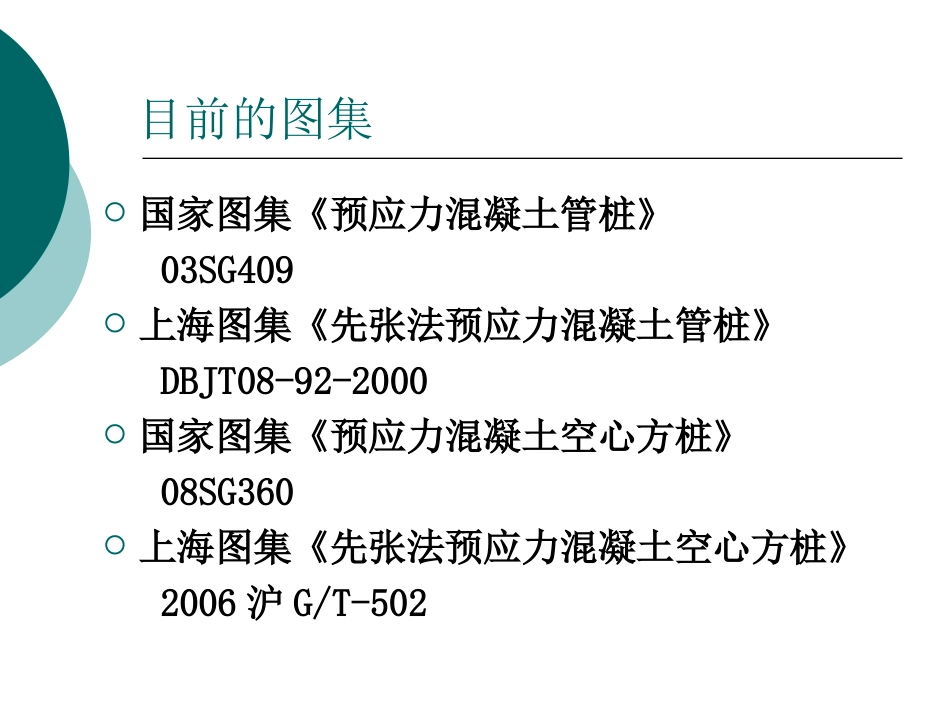

预应力混凝土管桩与方桩2009年10月纲要目前有关的规范及图集PHC桩国家与上海标准的对比空心方桩国家与上海标准的对比PHC桩与空心方桩的替换问题PHC桩的抗拔验算有关桩距的问题抗压桩与抗拔桩的布置方式目前的图集国家图集《预应力混凝土管桩》03SG409上海图集《先张法预应力混凝土管桩》DBJT08-92-2000国家图集《预应力混凝土空心方桩》08SG360上海图集《先张法预应力混凝土空心方桩》2006沪G/T-502PHC桩国家与上海标准的对比壁厚、型号、预应力筋数量、有效预压力等都所有区别。国家标准不设置桩端锚固筋，如设计或使用认为有必要时可增加设置。上海标准均设置桩端锚固筋。壁厚主筋有效预压应力承压设计值直径500B型国家100mm13Φ10.77.2Mpa3150kN上海100mm15Φ10.77.56Mpa2460kN直径600B型国家110mm17Φ10.77.0Mpa4250kN上海110mm18Φ10.76.84Mpa3360kN空心方桩国家与上海标准的对比内径、有效预压力等都所有区别。均不设置桩端锚固筋。内径主筋有效预压应力承压设计值边长400AB型国家250mm8Φ10.74.94Mpa3000kN上海240mm8Φ10.75.15Mpa2885kN边长500B型国家300mm12Φ12.66.27Mpa4679kN上海300mm12Φ12.66.77Mpa4094kNPHC桩与空心方桩的替换问题外周长内径内周长端部面积1PHC5001.571m300mm0.942m0.1963m2HKFZ4001.600m240mm0.754m0.1600m22PHC5501.728m340mm1.068m0.2376m2HKFZ4501.800m250mm0.785m0.2025m23PHC6001.885m380mm1.194m0.2827m2HKFZ5002.000m300mm0.942m0.2500m2抗压承载力主要取决于外周长和端部截面。抗拔承载力主要取决于外周长和内径尺寸。方桩周长稍大，但内周长和端截面稍小一些。PHC桩与空心方桩替换问题的例子外周长内周长端部面积PHC-AB500(100)-301.571m0.942m0.1963m2HKFZ-AB400(240)-301.600m0.754m0.1600m2PHC-B600(110)-301.885m1.194m0.2827m2HKFZ-B500(300)-302.000m0.942m0.2500m2抗压承载力特征值抗拔承载力特征值填芯2.5m的黏结力PHC-AB5001222kN751kN707kNHKFZ-AB4001221kN747kN565kNPHC-B6001495kN922kN895kNHKFZ-B5001556kN956kN707KN注：填芯混凝土的黏结力按福建省规范计算。PHC桩的抗拔验算土体提供的竖向抗拔承载力计算桩身结构强度验算管桩连接构件的强度验算a)焊缝强度验算b)端板孔口抗剪强度验算c)钢棒镦头抗拉强度验算管桩与承台的连接a)管桩填芯混凝土抗拔性能b)桩顶与承台的连接构造PHC桩的抗拔验算—桩身强度以PHC-B500(100)为例：国家图集03SG409，福建标准广东省标准DBJ/T15-22-98江苏省标准苏JG/T011-2003kNAfNppy13564/7.101510052kNARpcpl9504/)300500(56.722kNAfNtpcl12294/)300500()22.256.7()(22PHC桩的抗拔验算—焊缝强度为角焊缝抗拉设计强度为焊缝内径为焊缝外径wtwtlfaDD，DmmDD，DkNfDDN2228611704/)476498(4/)(2211222221PHC桩的抗拔验算—端板孔口抗剪强度验算.1060)2(22121值为钢材的抗剪强度设计vvsfkNfhhtddnN若抗拔力较大，可加厚端板，以提高端板孔口抗剪强度，增加其安全度。若增厚为20mm，则N=1154kN;若增厚为22mm，则N=1343kN;若增厚为24mm，则N=1470kN。PHC桩的抗拔验算—钢棒镦头抗拉强度验算kNAfNppy128895.0上海市标准《先张法预应力离心混凝土管桩制作规程》(DBJ08-302-96)规定：镦头强度损失不应大于钢筋抗拉强度的5%。所以钢棒镦头按钢筋抗拉强度的95%来考虑。PHC桩的抗拔验算—抗拔管桩与承台的连接广东省标准规定：抗拔管桩应将桩所有纵向钢筋全部直接锚入承台内，因此必须截桩，这样会使桩身结构有所损伤，另外也费时费力。上海标准规定：用微膨胀混凝土填芯内插钢筋，同时在端板上焊钢筋，并将所有钢筋锚入承台内;锚固钢筋的直径和数量应根据抗拔力大小进行计算调整。若出现截桩情况，抗拔力要通过填芯混凝土与管桩管壁的粘结力来传递。PHC桩的抗拔验算—填芯混凝土的黏结性能及抗拔力福建省标准规定：...3.0,,为填芯长度为内壁面周长可取当缺乏试验资料时黏结强度设计值为填芯混凝土与管壁的fpifpilluMpaflfuN若填芯长度为1.5...
