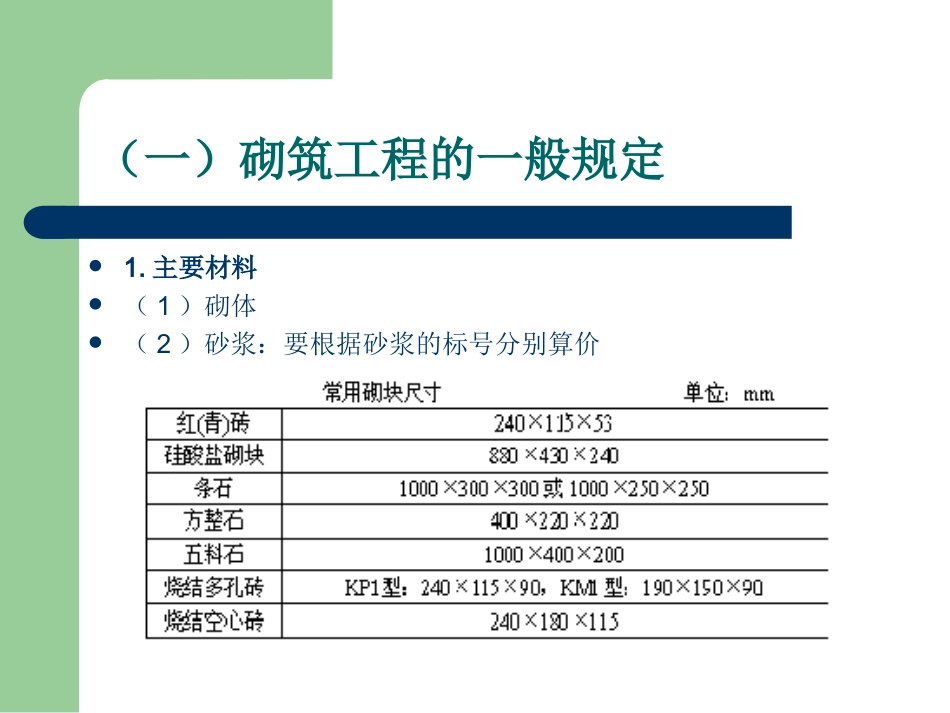

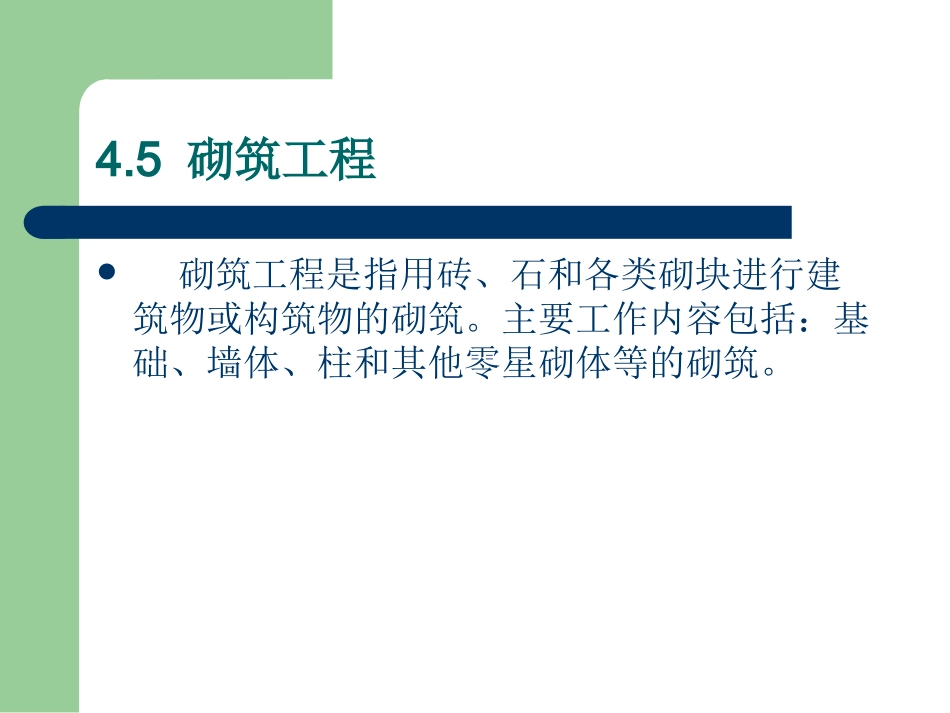

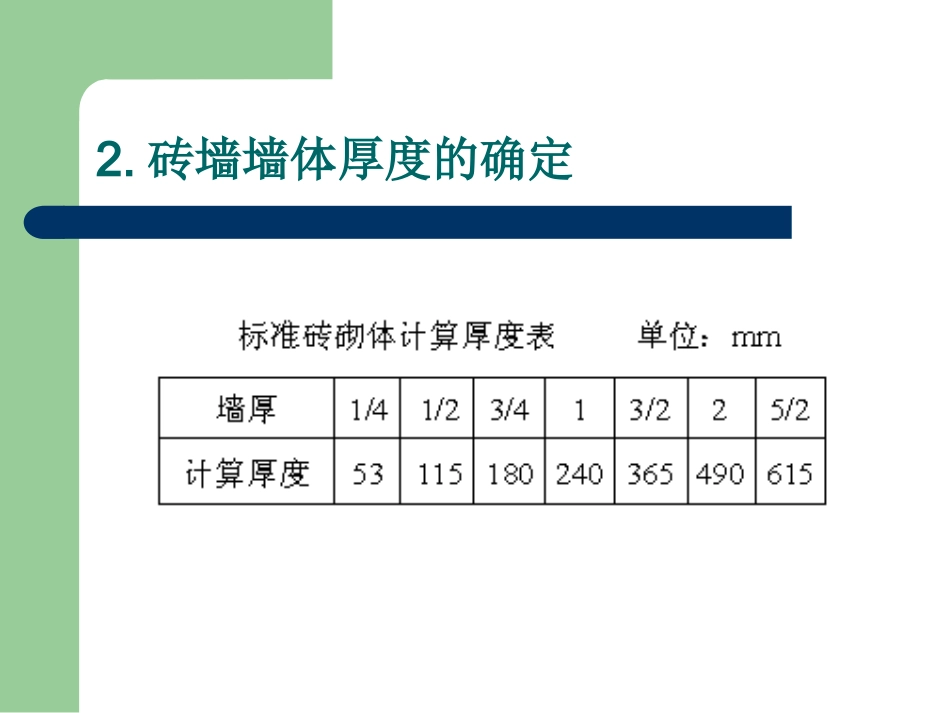

4.5砌筑工程砌筑工程是指用砖、石和各类砌块进行建筑物或构筑物的砌筑。主要工作内容包括：基础、墙体、柱和其他零星砌体等的砌筑。（一）砌筑工程的一般规定1.主要材料（1）砌体（2）砂浆：要根据砂浆的标号分别算价2.砖墙墙体厚度的确定（二）砖基础工程量计算1基础长度的确定基础长度按照外墙和内墙分别确定。外墙的基础长度按外墙中心线计算，内墙的基础长度按内墙的净长线计算。2基础墙的厚度的确定基础墙厚度为基础主墙身的厚度（二）砖基础工程量计算3基础与墙身的界限划分：（1）基础与墙身使用同一材料：以设计室内地坪±0.00为界。①不同材料分界线位于室内设计地坪±300mm以内时以不同材料分界线为界。②不同材料分界线位于室内设计地坪±300mm以外时以设计室内地坪±0.00为界。(3)砖、石围墙：以设计室外地坪为界。(2)基础与墙身使用不同材料：砖基础与砖墙的划分4基础断面计算砖基础受刚性角的限制，需在基础底部做成逐步放阶的形式，俗称大放脚。根据大放脚的断面形式分为等高式大放脚和间隔式大放脚，大放脚的断面形式为了简便砖大放脚基础工程量的计算，可将大放脚部分的面积折成相等墙基断面的面积，即墙基厚×折算高基础断面面积计算公式如下：S断面=（H1+H2）×B(m2)S断面=H1×B+S放脚(m2)式中：S断面—基础断面面积(m2)；S放脚—大放脚折加面积(m2)；H1-基础设计高度H2-大放脚折加高度（m）；B—基础墙厚度（m）。5应扣除(或并入)的体积应扣除基础墙内的圈梁、单个面积在0.3m2以上的孔洞的体积；不扣除嵌入砖石基础的钢筋、铁件、管子、基础防潮层、大放脚T形接头重叠部分，以及单个面积在0.3m2以下的孔洞的体积；不另算靠墙暖气沟的挑砖；要并入附墙垛、附墙烟囱等基础宽出部分的体积。6条形砖基础工程量的计算条形砖基础体积计算公式如下：V=L×S断面±V其他(m3)式中：L—条形砖基础长度(m)；V其他—应并人(或扣除)的体积（m3)。第四章土建工程预算工程量计算建筑工程造价【例1】某条形基础长60m，墙厚一砖墙，高1.0m，三层等高式大放脚，试计算该条形基础工程量。【解】该条形基础工程量=（0.240×1.0+0.0945）×60=20.07m3[例2]计算上图条形砖基础的工程量基础长度计算L1-1=8.1*2+(3.6-0.24)=19.56mL2-2=10.8*2+(8.1-0.24)=29.46mV=（基础深+大放脚折算高度）*基础宽*基础长—埋入基础的构件体积=（1.4+0.394）*0.24*19.56+（1.4+0.656）*0.24*29.46—地圈梁体积=8.412+14.536-2.12=20.84m3地圈梁体积=（19.56+29.46)*0.18*0.24=2.12m3[例3]某建筑物基础平面图及详图如图所示，基础为M5.0的水泥砂浆砌筑标准砖。试计算砌筑砖基础的工程量。（1）外墙砖基础L=（9+3.6×5）×2+0.24×3=54.72mS断面=0.24×(1.5-0.24)+0.158=0.4599m2V外=0.4599×54.72=25.06m3（2）内墙砖基础V内=（9-0.24）×0.4599=4.03m3圈梁体积在计算高度的时候已经扣除总体积V=V外+V内-V圈=25.06+4.03=29.09m3[练习]计算砖基础体积L1=10.5m,L2=5.1m,A=2.5m，B=3.0mH1=2.0mH2=2.5m墙厚240mm，（三）一般砖墙砌体工程量计算一般砖墙包括砖内墙、砖外墙(含女儿墙)和砖砌框架间隔墙。其工程量的计算规则为按图示尺寸以立方米为单位计算砖墙体积的计算V=L×B×H±V其他(m3)V其他指应并入(或扣除)的其他体积(m3)。1墙体长度和厚度的计算规定外墙的基础长度按外墙中心线计算内墙的基础长度按内墙的净长线计算女儿墙墙体长度按外墙中心线长度计算墙厚度为墙身的厚度，按砌体计算厚度表的规定计算2墙体高度的计算规定墙身高度根据内外墙和屋面形式不同，计算高度也不相同。（1）外墙墙身一般算至图示高度，若设计图纸无规定时，有如下规定：a.平屋面算至钢筋混凝土板底。女儿墙墙身高度的计算如右图中的h1b.有屋架的斜屋面，且室外内均有顶棚者，算至屋架下弦再加200mmc.无顶棚者算至屋架下弦再加300mmd.砖砌出檐宽度超过600mm时，按实砌高度计算e.内外山墙按其平均高度计算（2）内墙高度计算规定有钢筋混凝土楼隔层者，算至楼板底面；位于屋架下弦者，高度算至屋架下弦底；无屋架者，算至顶棚底再加100mm。有钢筋混凝土...
