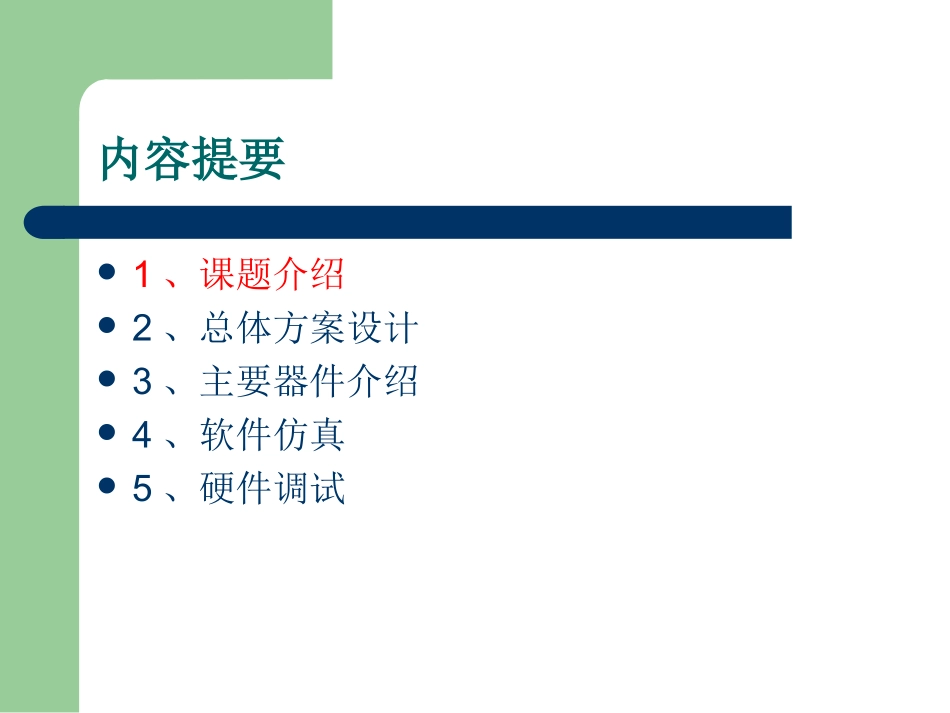

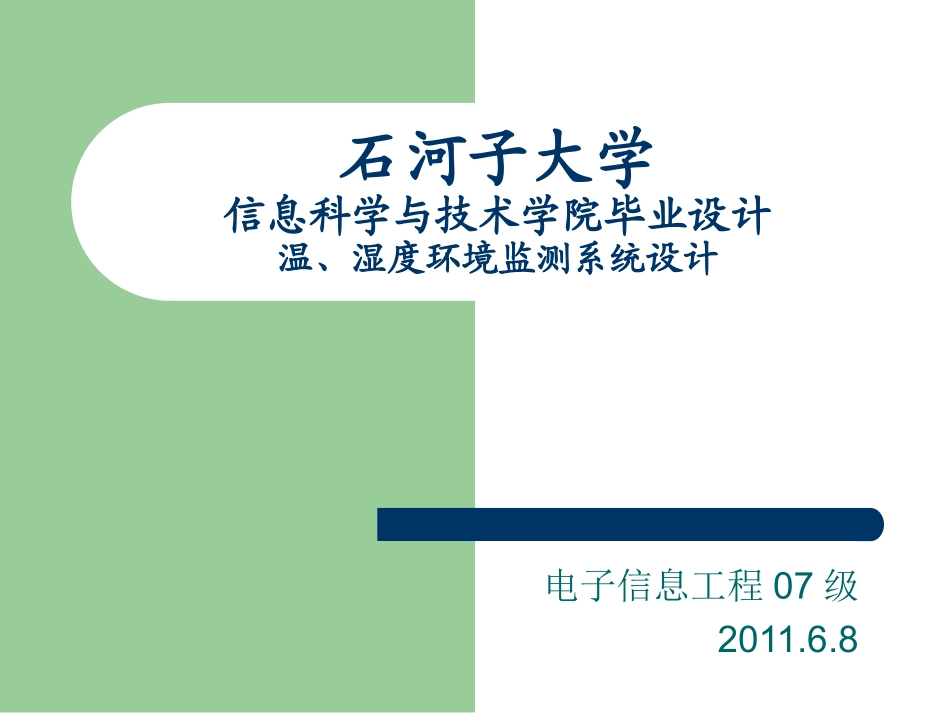

石河子大学信息科学与技术学院毕业设计温、湿度环境监测系统设计电子信息工程07级2011.6.8毕业设计课题简介设计名称：温、湿度环境监测系统设计指导老师：制作者：专业：电子信息工程分工：功能实现、编程方面、硬件组合等;搜集资料，系统测试，软件调试等;合作：文献综述，需求分析，开题报告内容提要1、课题介绍2、总体方案设计3、主要器件介绍4、软件仿真5、硬件调试一、课题介绍本课题是以STC89C52单片机为控制器的温湿度监测系统，可用来测量当前环境的实时温度和湿度。温湿度是最基本的环境参数，人们的生活与其息息相关，在工业生产过程中需要实时测量温湿度，在农业生产中也离不开温湿度的测量，因此研究温度和湿度的测量方法和装置具有重要的意义。内容提要1、课题介绍2、总体方案设计3、系统组成4、软件仿真5、硬件调试二、总体方案设计该系统主要由以下功能块系统构成：中央控制处理器STC89C52组成的主机系统；环境数据采集系统，输出显示与键盘控制系统等。主要的系统电路有：电源电路、温度传感器与湿度传感器电路、显示电路，报警电路、键盘输入控制电路等。二、总体方案设计---主要单元选择1、单片机控制模块的选择方案一：采用XC9000系列的FPGA。方案二：采用单片机作为控制核心，单片机数学运算功能较强2、温度湿度检测模块的选择方案一：选用DHT11作为温湿度检测模块。方案二：选用DS18B20温度传感器和HS1101湿度传感器。二、总体方案设计---控制系统方框图温度传感器DS18B20湿度传感器HS1101多谐振荡器波形产生电路CPU处理器STC89C51键盘输入控制电路系统电源1602液晶显示电路蜂鸣器报警电路内容提要1、课题介绍2、总体方案设计3、系统组成4、软件仿真5、硬件调试三、系统组成整个系统硬件由三大部分组成：以DS18B20和HS1101温湿度传感器的温湿度测量传感部分、以STC89C52单片机为主的控制部分、以1602液晶显示器为主的显示部分。三、系统组成---各个功能部分1、温度测量传感部分：DS18B20温度传感器2、湿度测量传感部分：HS1101电容式湿度传感器3、控制部分：STC89C52是整个装置的控制核心4、蜂鸣器电路：PNP型晶体管S85505、显示部分：1602液晶显示器6、电源部分：4节1.5V的电池内容提要1、课题介绍2、总体方案设计3、系统组成4、软件仿真5、硬件调试四、软件仿真内容提要1、课题介绍2、总体方案设计3、系统组成4、软件仿真5、硬件调试五、硬件调试在实际的电路焊接中加了一个蜂鸣器作为报警器，为外电源预留了接头；温度传感器和湿度传感器分别在单片机两侧，以防止相互之间的干扰。不足之处该系统控制功能部分只是通过软件仿真实现，硬件暂未实现。谢谢各位老师各位同学！不足之处，请老师批评指正！
